Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

[Adil05]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Öğretmenim süpersin maşallah baya hızlı bilgisayarcı oldun valla hadi darısı karavana..

Sevgili Tugay Elektrik teşkilatını döşiyeceğim için Kemal Beyden yardım istedim.Peşinden izalasyon.Bu hafta yapmayı düşünüyorum.Maketler için dublör kullanıyorum.Selamlar.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

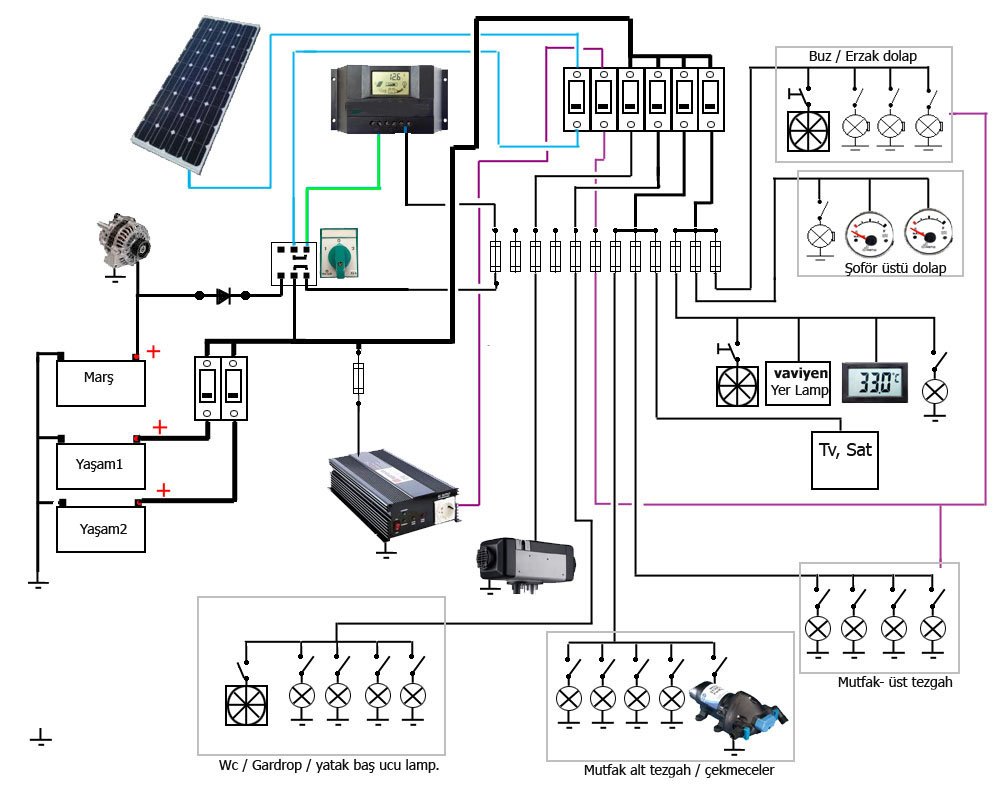

Kendi planım bu şekilde, nerelere anahtar yada sigorta koymuşum burada görünüyor.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Plan üzerinde tektek çizmeye gerek varmı bilmiyorum,
öncelikle 20 yada 25mm gibi spiral kablo kanalı döşenecek, 25mm bazı yerlerden zor geçebilir, bu kanalı izole içinden ( yan kısımlardan ) fazla 90 derece açı yaptırmadan çekmelisin, aracın sağından soluna geçerken tavandan gitmende fayda var,
Ben panodan arka kısıma 6mm marin tipi ( marin tipi, yani kalaylı kablo ) tek kablo ile artı taşıdım, arka kısımdaki 12v ihtiyacını bu kablodan arka kısımda dağıttım, hidrofor hattında 6mm olursa iyi olur, lamba, led aydınlatma gibi yerlere 1mm kablo yeterlidir, istersen 1.5mm de kullanabilirsin, bu 1mm kablo tekli oto kablosudur, kalaylı kablo kullanmanı özellikle tavsiye ederim, eksiler daima kullandığın alet, lamba herne ise enyakın oto şasesinden alınacak, eksi için ayrı hat çekilmeyecek. hidrofor hattından o cıvardaki diğer lambalarıda besleyebilirsin, ayrıca hidrofora , hidroforun olduğu yer cıvarında ve el altında bir açma kapama anahtarı koymalısın, yani o hattan hidroforu kapatabilip diğer beslenecek aletlerin akımını kesmemek için. hidroforu neden ayrıca kapatmak gerekir diye sorma, bu gerekli.
220 taşımak için, buz dolap vs, 2x 1.5 ttr yeterlidir.
devam ederiz.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Kablo kanalı çekmenin avantajlarından biri, kebloları istediğin an değiştirebilmekten başka, gerektiğinde kablolara takviye hat çekebilirsin,
Yukarıda, banyoda ani ısıtıcı kullanılma ihtimalini düşünmemiştim, " ben ara ara dışarıdanda elektrik alır ani ısıtıcı kullanırım " diyorsan, banyoya giden 220 hattı 3x4mm olacak.



[Adil05]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Kablo kanalı çekmenin avantajlarından biri, kebloları istediğin an değiştirebilmekten başka, gerektiğinde kablolara takviye hat çekebilirsin,
Yukarıda, banyoda ani ısıtıcı kullanılma ihtimalini düşünmemiştim, " ben ara ara dışarıdanda elektrik alır ani ısıtıcı kullanırım " diyorsan, banyoya giden 220 hattı 3x4mm olacak.

Teşekkür edrim.gerekenleri belirtmişsin.Rahatlıkla döşerim.Koltuk dönerini aldım.Teşekkürler.



[TUGAY58]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Kemal abi kalaylı kablo cok doğru bir fikir teşekkürler...Bu arada şema,da kayda alındı eyvallah



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Forumda " bitmiş araç plan ve tesisatları" adlı bir bölüm olsaymış iyi olacakmış, TASARIM adlı bir bölüm var fakat içindeki konular çok farklı.



[TUGAY58]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Cok doğru abi bunu levent beye iletmek lazım. Ne güzel olur her marka aracın plan poroje lerinin olması beğenen beğenir beğenmeyen dilediği gibi yapar. İyi fikirrrr



[Adil05]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Cok doğru abi bunu levent beye iletmek lazım. Ne güzel olur her marka aracın plan poroje lerinin olması beğenen beğenir beğenmeyen dilediği gibi yapar. İyi fikirrrr

Doğru yoldasınız.Destekliyorum.Sevgiler bizden.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

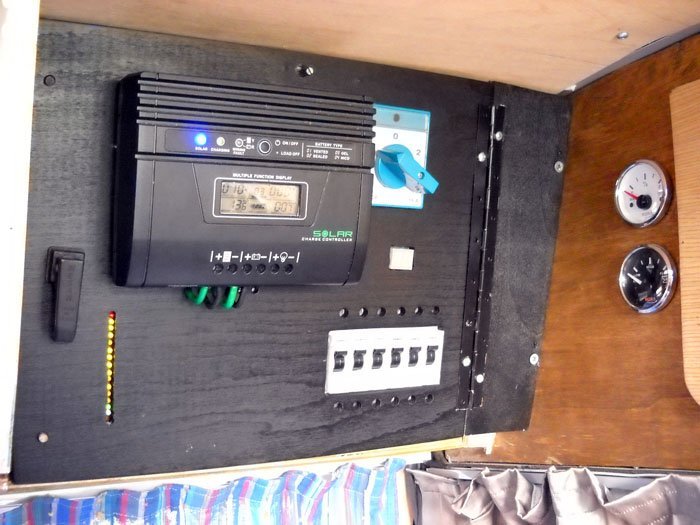

Panomun şemasının düzgün olduğuna bakmayın, iş uygulamaya geçince arap saçı gibi bişey oluyor, ve şemasız kesinlikle içinden çıkılmıyor, yani yayınladığım şema benim normal olarak kendim için hazırladığım şemadır. bundan başka kablo kanal ve adetlerini, mini sigortaları detaylı gösteren 2 şemam daha var.

Ve son resimde " eşkiya " şimdiki hali.



[TUGAY58]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Yapma Kemal abi ya resimleri görünce valla başım döndü bide üstüne midem bulandı test,mi yapsam acaba.. Bu ne abiya bana teslim bayrağını cektirecen böyle olursa...



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

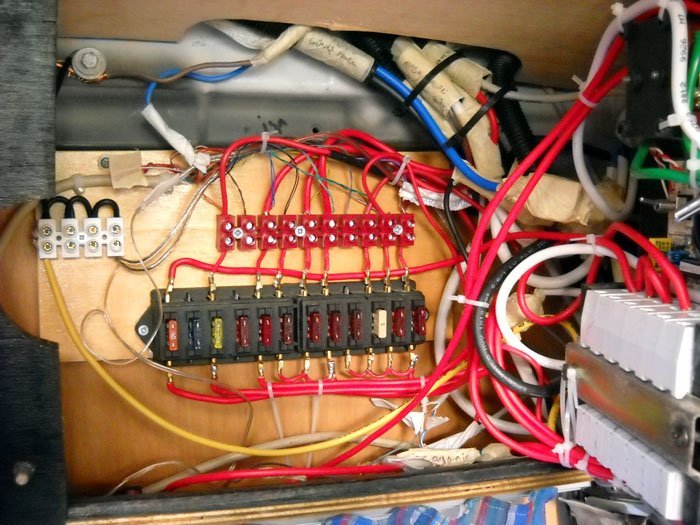

Şemaya bakarak, bağlaya bağlaya sırayla gidince kolay olyor fakat belli bir yerden sonra bu hali alıyor.
Ve gene şemaya baktığında hiç bir şeyden feragat edemiyorsun, her kablo kanalına bir sigorta, guruplara bir anahtar derken durum bu.
Fakat bir o kadarda kullanım kolaylığı var,



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

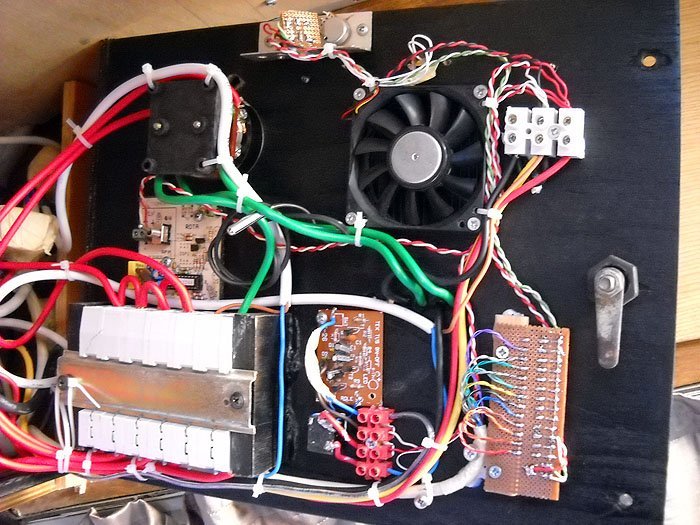

2. resimdeki sağ alt köşedeki karmaşa, her sigortanın bir led'i var, hangisinde enerji var onu gösteriyor, karmaşanın nedenlerinden biride bu devre, olmasada olur, ayrıca 2 elektronik devre var, bunlarda olmasa olur, ama kullanım lüksü getiriyor, bu devrelerden biri halı seviyesindeli lambalar, gece şey'e kalktığında baş ucundan yakılıyor ve sadece koridoru aydınlatıyor, araç içi görünmüyor. önceleri el feneri ile yatardık mesela.



[seyyah54]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Kemal bey Tugay gibi benimde panoda kafam karıştı.Esas pc havalandırmasını anlamadım.O nereyi soğutuyor.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Pc fanının altında kendisi büyüklüğünde delik var, ön tarafındada solar regülatör, yüksek amperlerle şarz sırasında el yakacak kadar ısınıyor, ve o regülatöre bağlı ısı okuyan bir devresi var, 45 dereceler cıvarında devreye giriyor.



[TUGAY58]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

Kemal abi Tv de bir uyutmaca varya abi ben bilmem eşim bilir.Ben,de diyorum ben bilmem Kemal abi bilir.Nası olacak bilmem valla sen söylersin benim fırt zeka usta yapacak bu işi anlaşılan..
