Karavanda Çamaşır Makinesi Konusuna Yeni Bir Yaklaşım :)

[maranga44]

serdar bey elinize sağlık çok güzel bir çalışma.geliştirilirse süper olur.sizin yaptığınız yanında bizim karavanlarımıza yaptığımız organik hoşaf icadı gibi kalıyor.



[theta]

serdar bey elinize sağlık çok güzel bir çalışma.geliştirilirse süper olur.sizin yaptığınız yanında bizim karavanlarımıza yaptığımız organik hoşaf icadı gibi kalıyor.

Rica ederim, çok teşekkürler olumlu yorumlarınız için
Çalışacağız üzerinde biraz daha...



[theta]

Arada bir tasarım daha yaptık elimizdeki parçaları kullanabilecek şekilde.
Versiyon 4 de bir "kazan" var ve motor grubuyla bütünleşik.

Bu tasarımda ilk prototipte gördüğümüz hataları da "ayıklamanın" yanısıra konsepti de değiştirdik.

- Öncelikle çark milini çift bilya ile yatakladık
- Yağ keçesini de ikiye çıkardık
- Kazanın dibini tek parça plastik levhadan yapacağımızdan, lazer kesim paslanmaz levhaya da ihtiyacımız kalmadı
- Kazanı esnek bir malzemeden yapmalıyız; ikinci prototip için zaten elimizde bulunan suni deriyi kullanacağız, testlere göre gerçek malzemesini netleriz
- Mekaniği saklamak için 28-30cm çapında hazır badyalardan yaralanacağız. Kare ya da yuvarlak olabilir şekli, ama yuvarlağın daha iyi katlanacağını düşünüyoruz.

Bu tipte, aparatımız biraz daha irileşmekle birlikte (28cm çap, 13cm yükseklik gibi), içerisinde yer olduğundan, istersek kolayca 1 saat çalıştırabilecek boyda bir jel akü sığıyor.
Düşünsenize, karavanla bağlantı bile gerekmeyecek, isterseniz yolda giderken çamaşır makinenizi de şarj edip çeşme başında kullanabileceksiniz

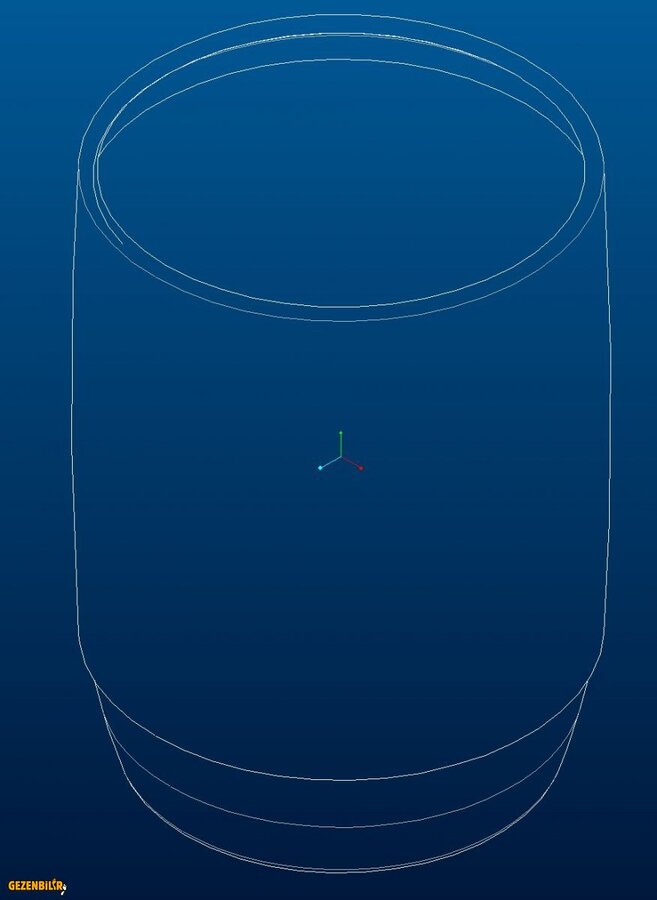

Tasarım şöyle bir şey oldu:

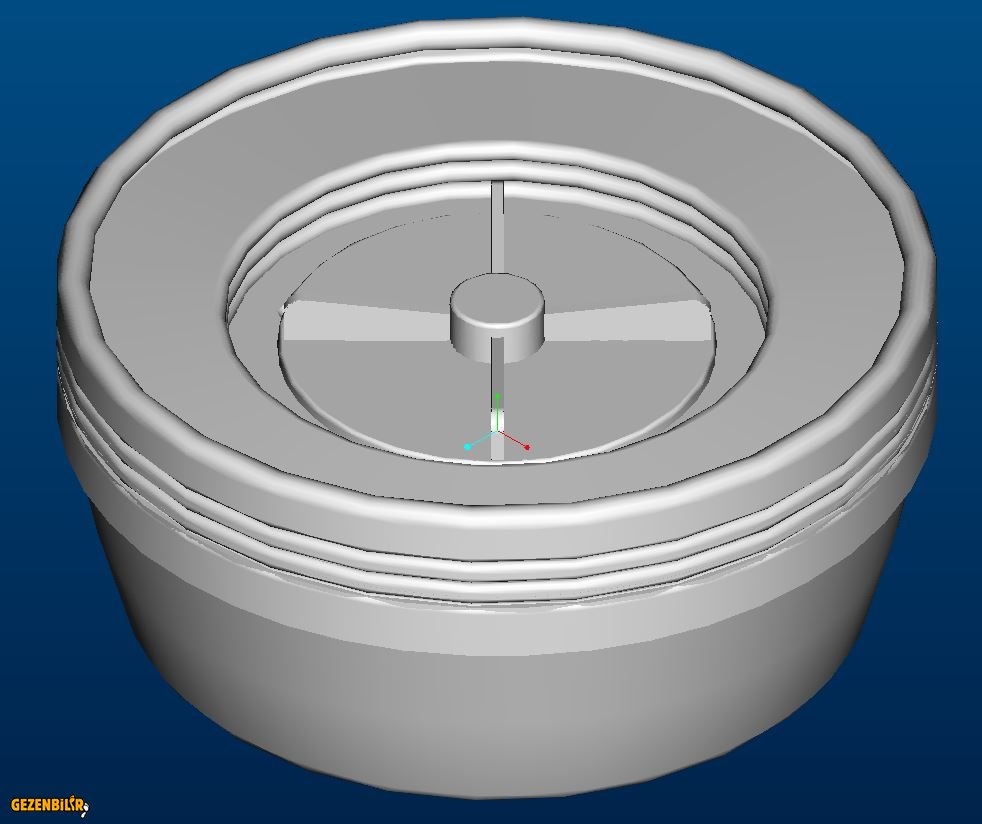

Katlanmış hali de buna benzeyecek:

Patlatılmış görüntü:

Yapalım prototipi bakalım...



[kartalveat]

.........
- Kazanı esnek bir malzemeden yapmalıyız; ikinci prototip için zaten elimizde bulunan suni deriyi kullanacağız, testlere göre gerçek malzemesini netleriz
- Mekaniği saklamak için 28-30cm çapında hazır badyalardan yaralanacağız. Kare ya da yuvarlak olabilir şekli, ama yuvarlağın daha iyi katlanacağını düşünüyoruz.
..........................
.

bir şey soracağım size, esnek malzemeden (katlanabilirde olacak ) yaptığınızda makine çalıştığında su ve çamaşır ağırlıkları santrifüj etkisi ile makinanın dengesini bozma,çamaşırı veya suyu dışarı atma gibi durum yaşanmaz mı ?
Yıkama yapılacağında yanal destekler için ilave parçalar takılacak mı ?



[theta]

bir şey soracağım size, esnek malzemeden (katlanabilirde olacak ) yaptığınızda makine çalıştığında su ve çamaşır ağırlıkları santrifüj etkisi ile makinanın dengesini bozma,çamaşırı veya suyu dışarı atma gibi durum yaşanmaz mı ?
Yıkama yapılacağında yanal destekler için ilave parçalar takılacak mı ?

Prototipleri bu yüzden yapıyoruz zaten

Sözünü ettiğiniz sorunlar yaşanırsa, esnek malzemenin kalınlığını değiştirir ve/veya fermuarlı bir kapak ekleriz diye düşünüyorum.
İlave destekler tasarımın pratikliğin bozar diye düşünüyorum, en kötü ihtimal silikon katlanır kaplar kullanılabilir...



[theta]

Esnek kazan için elimizdeki malzemelerle bazı denemeler yaptık.

10 litrelik plastik badana kovası ve karavan pencerelerine yaptığımız koruyucu kılıflardan artan suni deri parçası pek çok şey öğretti bize

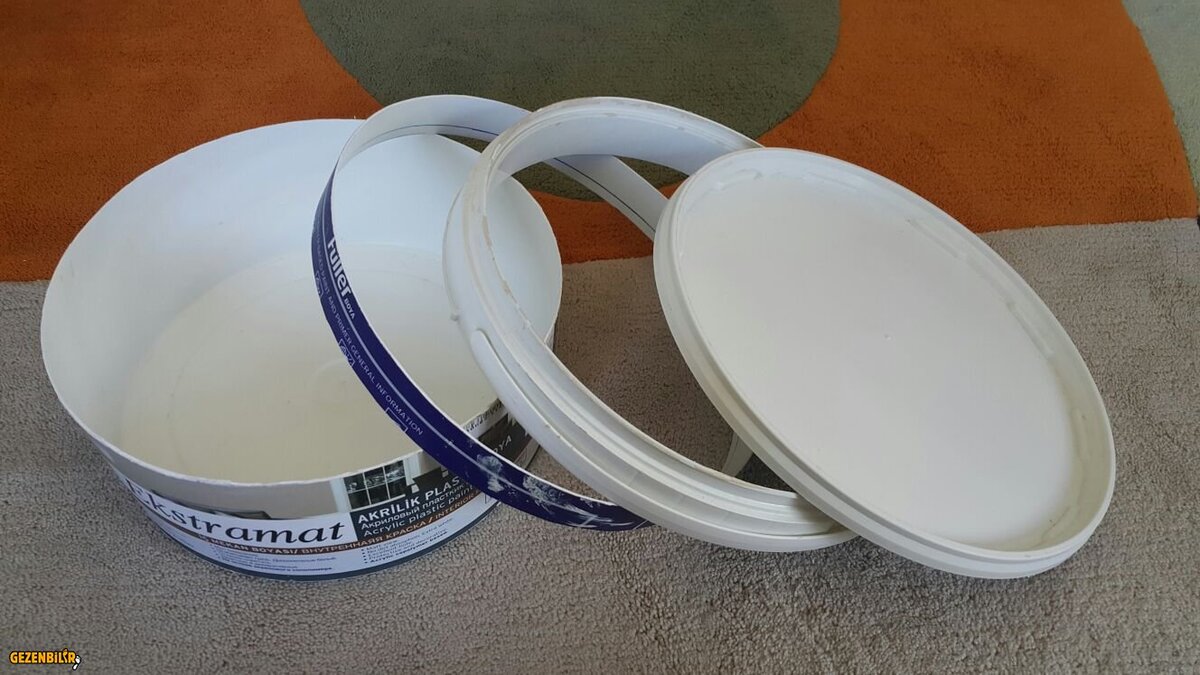

Kovanın dibini koruyucu kaporta, ağzını taşıma kolu ve aradan kestiğimiz parçayı ise suni deriyi kapağa sıkıştırmak için kullandık.

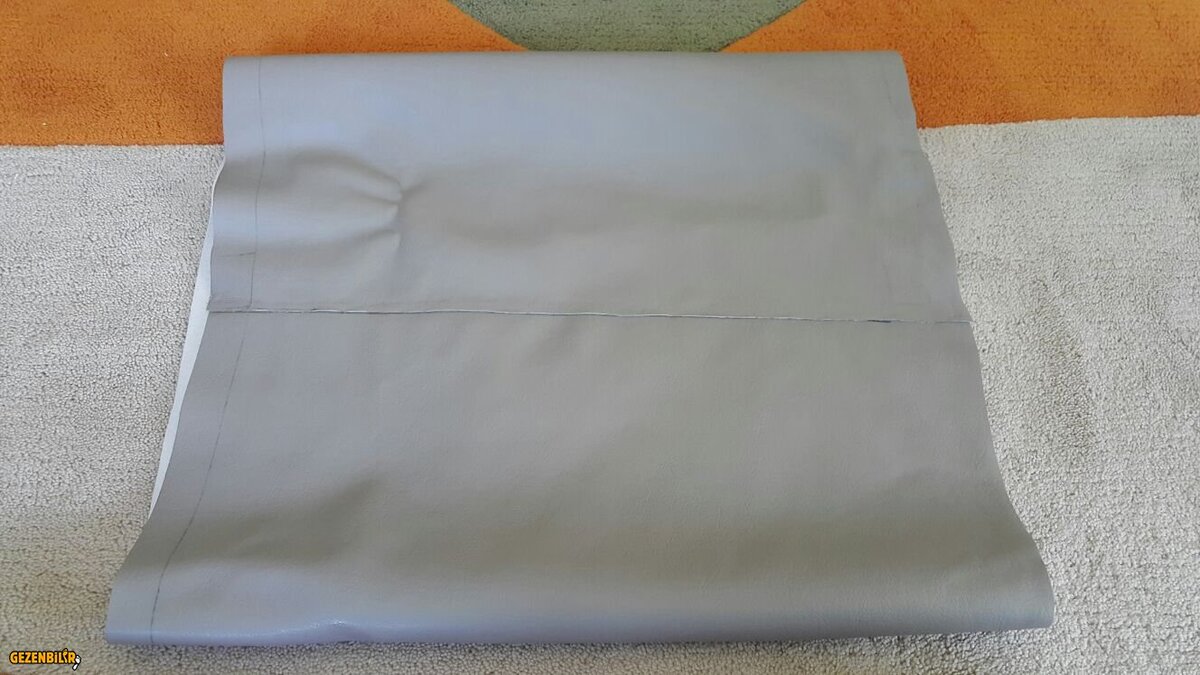

Suni derimizi 5 derece konik olarak soğuk kaynakla boru şeklinde birleştirdik. Boyunu deneme için uzun bıraktık.

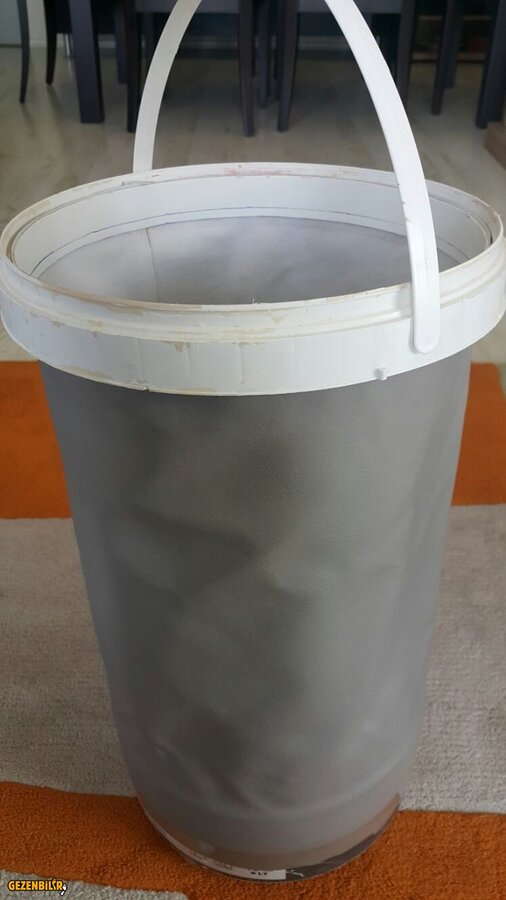

Şöyle bir kap oldu:

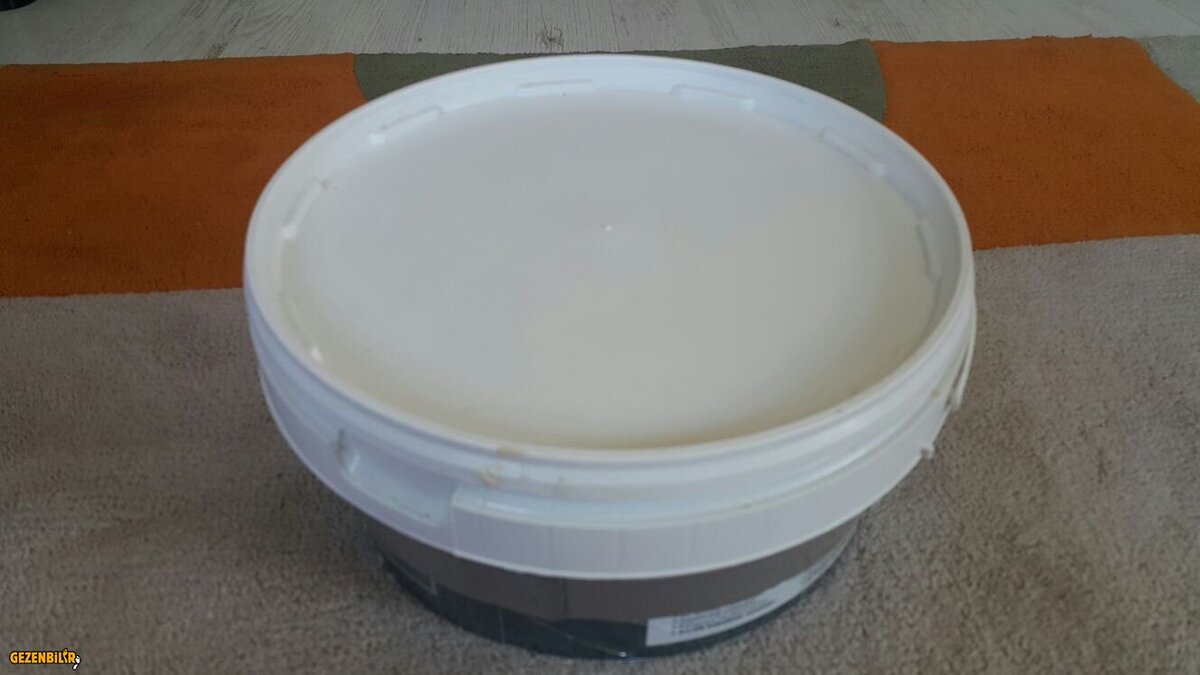

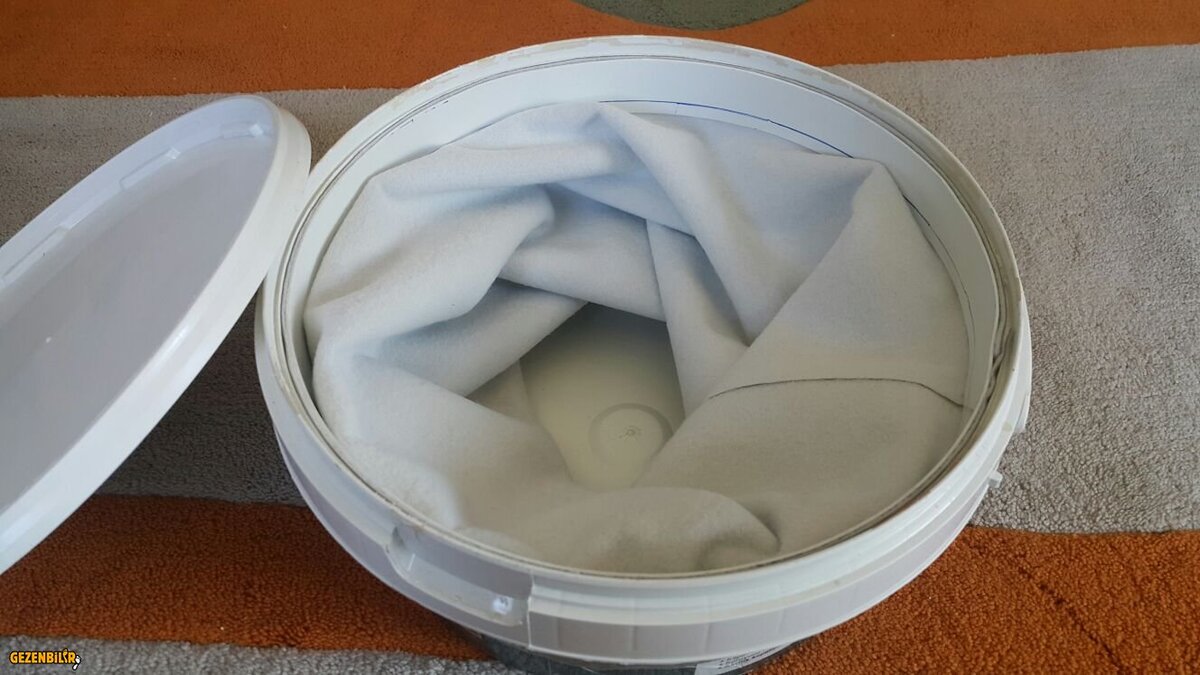

Katlanmış hali:



[theta]

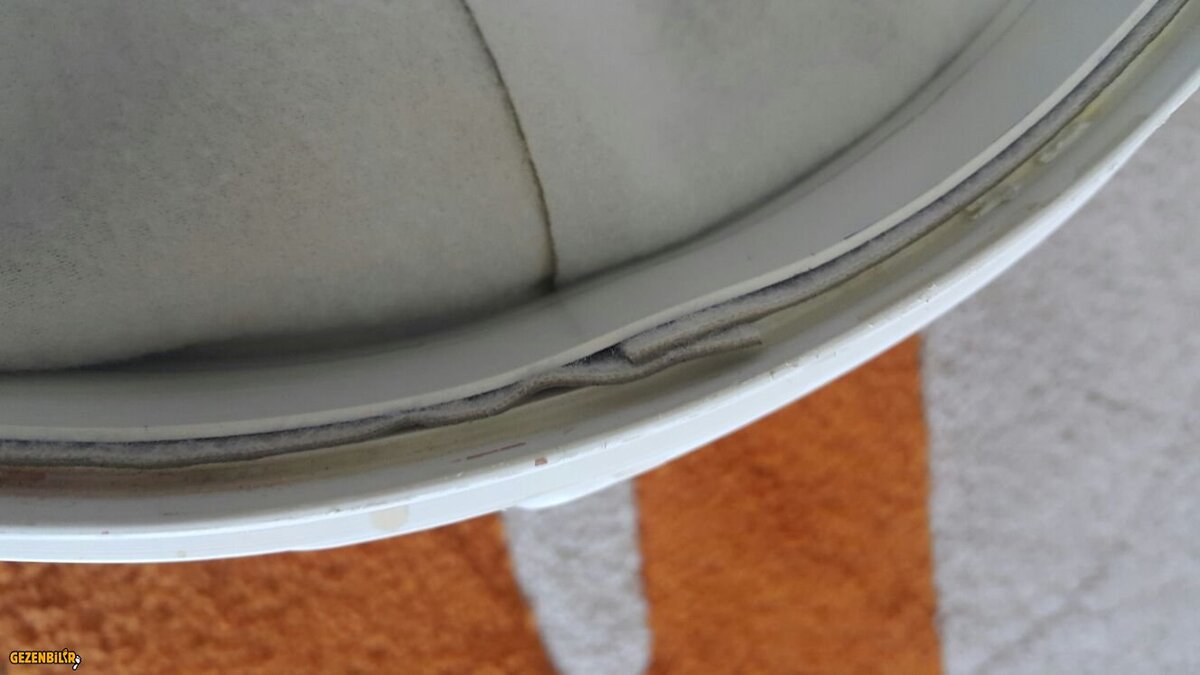

Derinin sıkıştırma detayı:

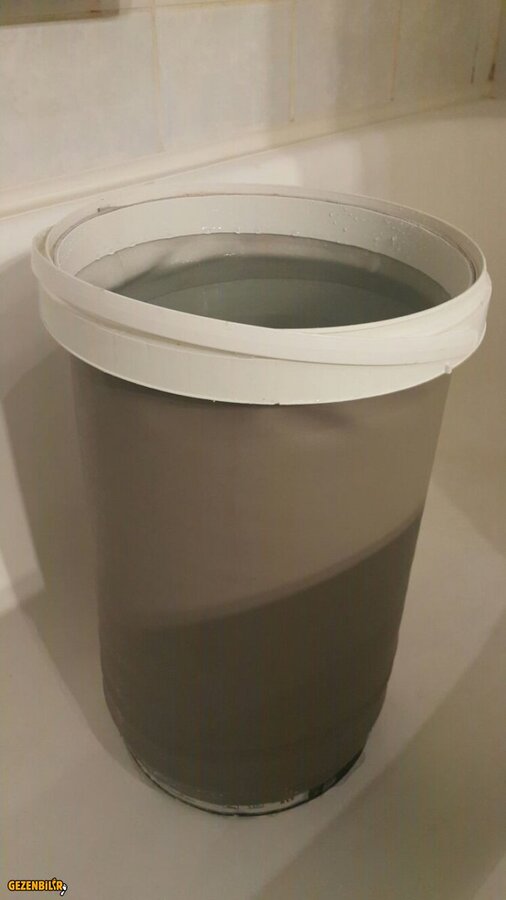

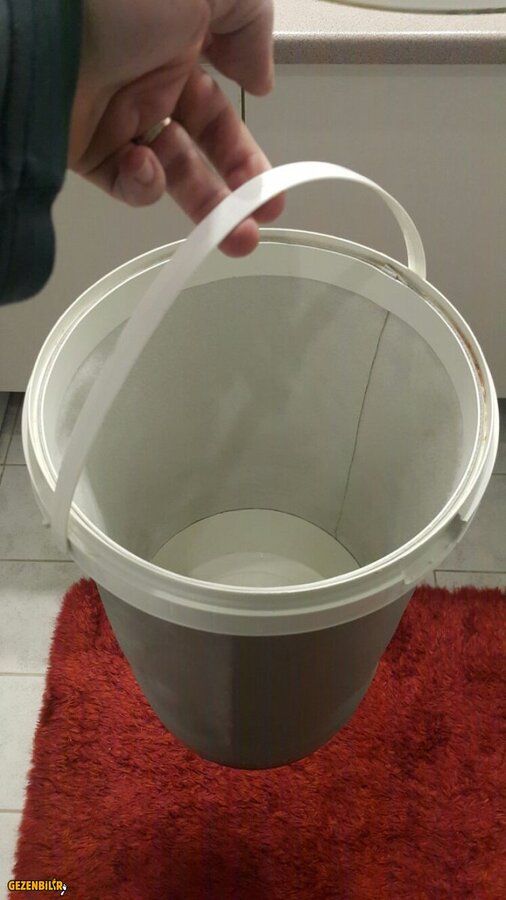

Vee su testi



[theta]

Denemelerin bize öğrettiği:

Kovanın yüksekliği, çapından daha az olmalı, yoksa çalışırken doğacak yüklere dayanması zor.
Ancak bu durumda da artan boyut nedeniyle portatiflik kötü etkileniyor.

Kare tabanlı çözümlere gidilerek kullanılmadığında saklanması iyileştirilebilir. Bu durumda denge de artacaktır diye düşünüyoruz.
Ya da "kovamız" bir iple sapından yüksek bir yere bağlanarak her durumda dik durması sağlanabilir.

Örneğin şöyle (altı yere oturmuş olacak tabii):



[EvliyaCelebi2]

Eh o zaman da adını “Twist” koyarsınız artık..



[theta]

Rock and roll da olabilir



[EvliyaCelebi2]

Rock and roll da olabilir

.
Tabii olabilir..
Yeter ki “ Break” olmasın..



[EvliyaCelebi2]

Zaten Türk yapımı diye “Mehter” adını vereceğinizi sanmıyorum.
Aslında sizden beklediğimiz “Vals” olması.



[güngör]

Yüksekliğini çapından fazla olabilmesi adına; aynı kovadan keseceğiniz 10 cm'lik çemberleri doç kaputu emniyet mandallarıyla demonte kullanarak salınımı azaltmak mümkün olurmu yada poroceye katkısı olurmu sesli düşünüverdim.



[theta]

Yüksekliğini çapından fazla olabilmesi adına; aynı kovadan keseceğiniz 10 cm'lik çemberleri doç kaputu emniyet mandallarıyla demonte kullanarak salınımı azaltmak mümkün olurmu yada poroceye katkısı olurmu sesli düşünüverdim.

Birkaç deney daha yaptım pervaneyi üstten matkapla döndürerek.
Özellikle çamaşır miktarı arttıkça bu esneklikte bir malzeme ile sağlıklı bir çalışma mümkün görünmüyor.

Daha rijit malzemeler de katlanmayı kötü etkileyecektir.

Hatırlar mısınız; iç içe geçen halkalardan oluşan bardaklar vardı biz küçükken ...



[güngör]

Hatırlar mısınız; iç içe geçen halkalardan oluşan bardaklar vardı biz küçükken ...

Elbet hatırladım, metal tercihinde cakada yapılabilr ancak plastik malzemede üretim için aklıma birşey gelmedi.



[theta]

Metal işi hem zor hem de ağır.

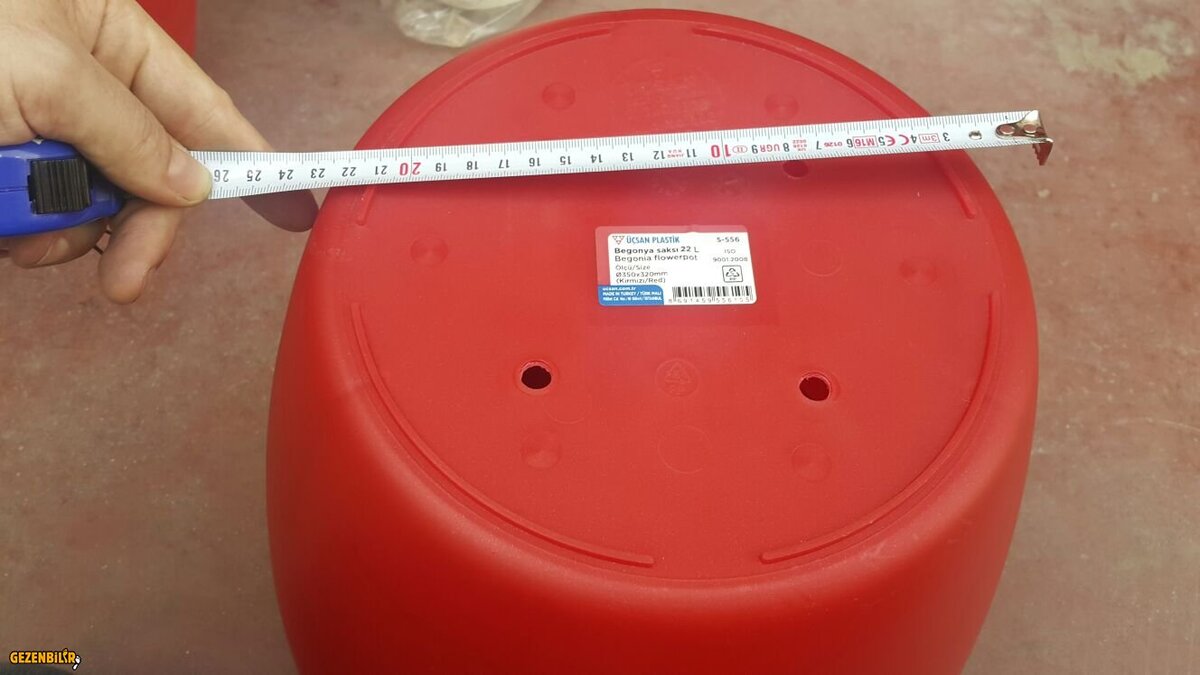

Düşündüğüm, uygun olabilecek boyutta bir kova veya saksıyı dilim dilim 3 veya 4 parça kesip, en alt parçayı motor gövdesi, üsttekileri kazan olarak kullanmak.

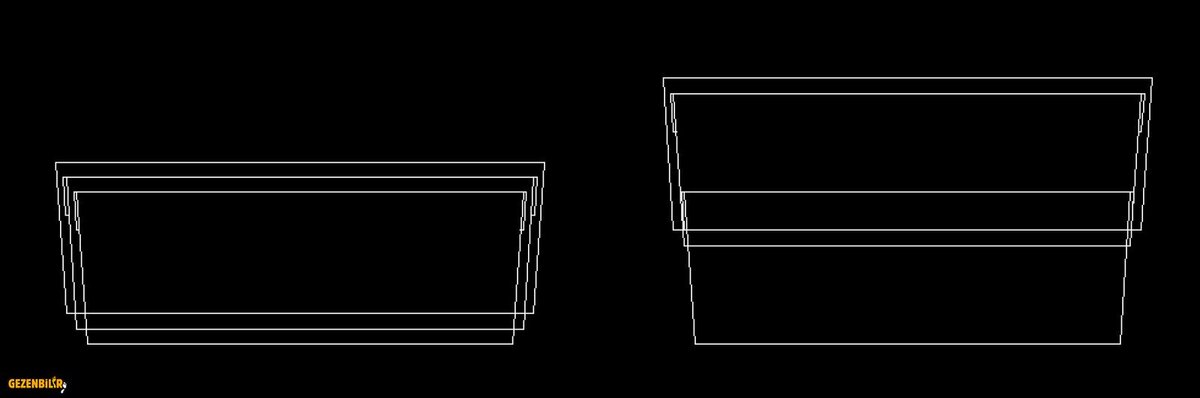

Her bir parçanın üst çevresine, dıştan şerit şeklinde bir conta malzemesi yapıştırarak hem çapın büyümesini, hem de sızdırmazlığı sağlamak:

Bilmem anlatabildim mi yukarıdaki çizimle?
