Karavanda Çamaşır Makinesi Konusuna Yeni Bir Yaklaşım :)

[theta]

John steinbeck diye bir yazar var. Onun köpeğimle Amerika Yollarında diye bir kitabını okumuştum. Orada sıradan bir kovanın içine çamaşırları koyuyor onu da arabanın içinde bir yere asıyordu. Bu şekilde doğal çamaşır makinası yaptım diyordu. Bu konuyu okuyunca onu hatırladım şimdi.

D6503 cihazımdan Tapatalk kullanılarak gönderildi

Bu yöntem de var



[theta]

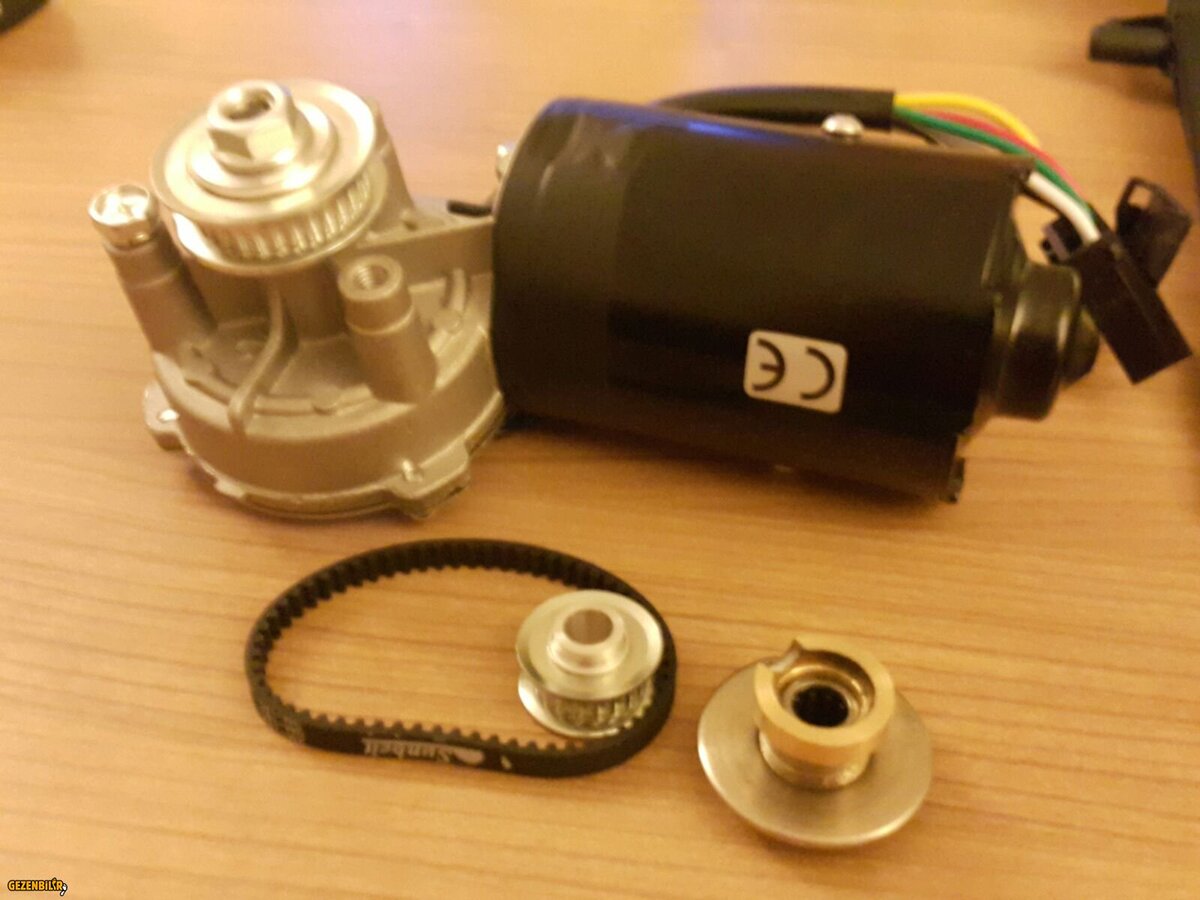

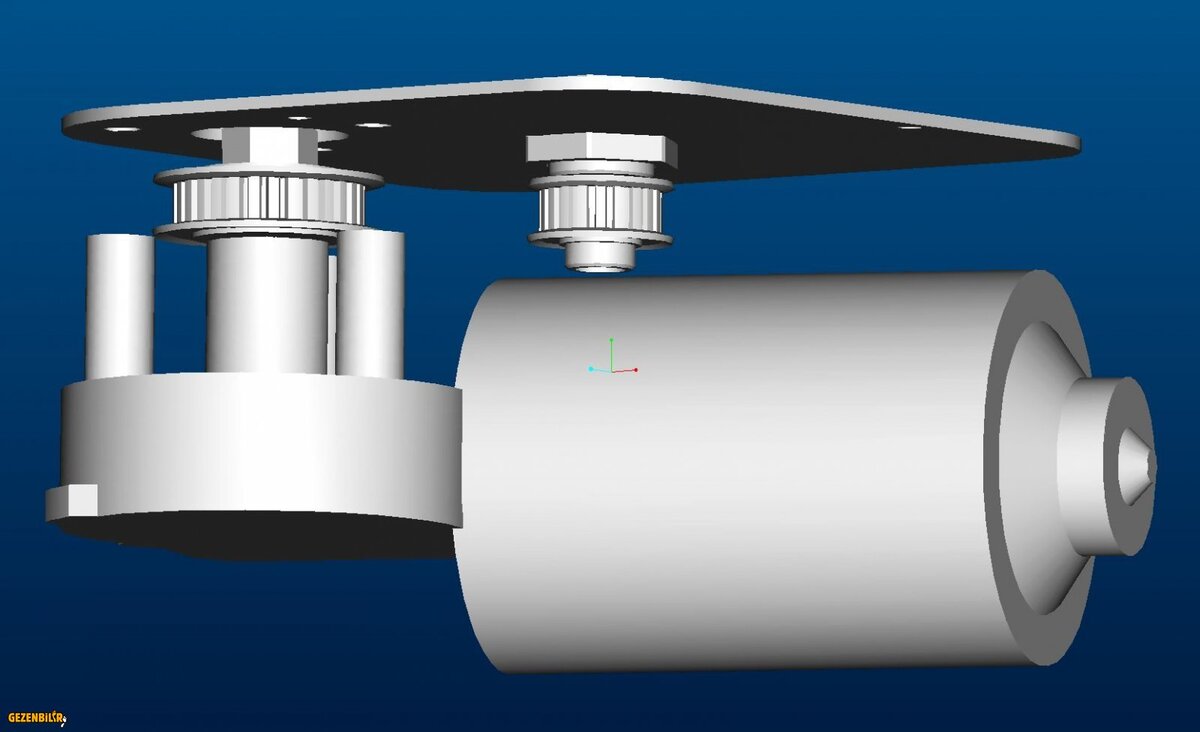

Triger kasnakların motora ve çark miline göre revizyonu tamam. İğne yatak, taşıyıcısı ve keçe yuvası da tornalandı.
Ana taşıyıcı sacda sıra...



[kartalveat]

Ticari olarak piyasaya çıkmadı, ön sipariş alıyor. motoru yok ama fiyatı 299usd
Washing Machine | Small Manual Non Electric Foot Powered RV Portable

fiyatıda güzelmiş!!!
plastik kovalar 9 usd.
bilgi tasarım 290 usd.



[kartalveat]

Bu yöntem de var

Ekli dosyayı görüntüle 499775

yaratıcılıkta sinir tanımıyorlar.



[kartalveat]

Triger kasnakların motora ve çark miline göre revizyonu tamam. İğne yatak, taşıyıcısı ve keçe yuvası da tornalandı.
Ana taşıyıcı sacda sıra...

tasarımdan, uygulamanın sonuna doğru geliyorsunuz galiba...
işlem tamamlandığında,çamaşır makinası olarak kısa kullanım videosunu burada yayınlarmısınız.



[yugun]

Daha önceki paylaşımlarınızdan ne yaptığınızı bildiğinizi düşünsem de. Elektrik ve suyun birbirine çok yakınlaştığı bu projede çok büyük dikkat gerekiyor. O alet mesela kullanım esnasında kovanın içine düşmesi gibi konulara karşı çok savunmasız geldi bana...

Selamlar. Kolay gelsin...



[theta]

tasarımdan, uygulamanın sonuna doğru geliyorsunuz galiba...
işlem tamamlandığında,çamaşır makinası olarak kısa kullanım videosunu burada yayınlarmısınız.

Hele bir çalıştıralım da, yayınlarım neden olmasın



[theta]

Daha önceki paylaşımlarınızdan ne yaptığınızı bildiğinizi düşünsem de. Elektrik ve suyun birbirine çok yakınlaştığı bu projede çok büyük dikkat gerekiyor. O alet mesela kullanım esnasında kovanın içine düşmesi gibi konulara karşı çok savunmasız geldi bana...

Selamlar. Kolay gelsin...

Yücel Bey,
Merak etmeyin, hala biliyorum ne yaptığımı

Sistem sadece 12 Volt gerilimle çalışıyor. İçine su girse dahi hisedilemez bile 60 voltun altı insanlar tarafından.
Ama alet zarar görür tabii.
Bu nedenle çarkın yataklamasını nitril bir yaylı keçe ile birleştirip yalıtım sağlıyoruz.

Tüm parçaların IP-65 yalıtım sınıfında bir kutu içerinde olduğunu da düşünürsek su alma olasılığı oldukça düşük...



[theta]

Eveet,

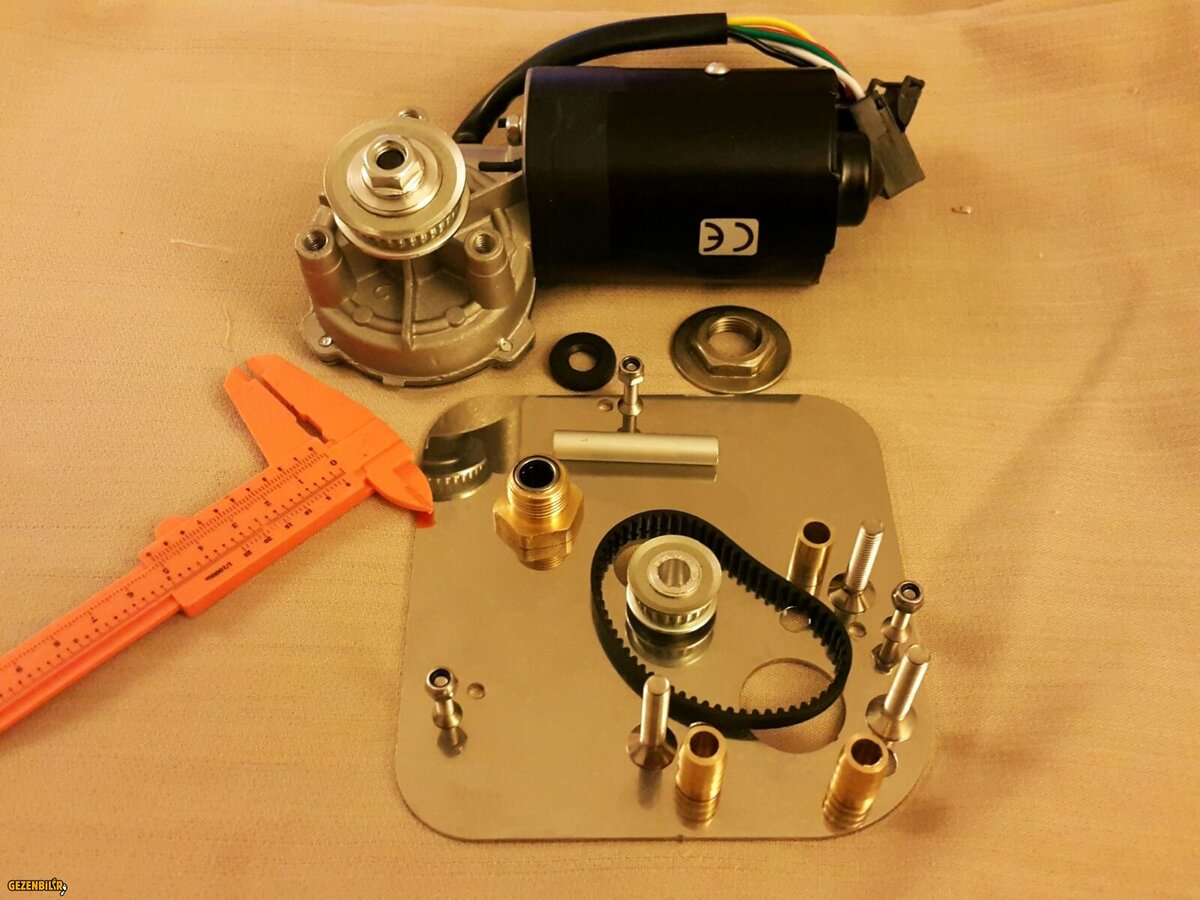

paslanmaz çelik taşıyıcı levhamız da lazer kesimden geldi, tüm parçalar montaja hazır.

Şansımıza ayna paslanmaz kesiyormuş atölye, araya bizim parçayı sokuverince çok yakışıklı oldu gerekmese de

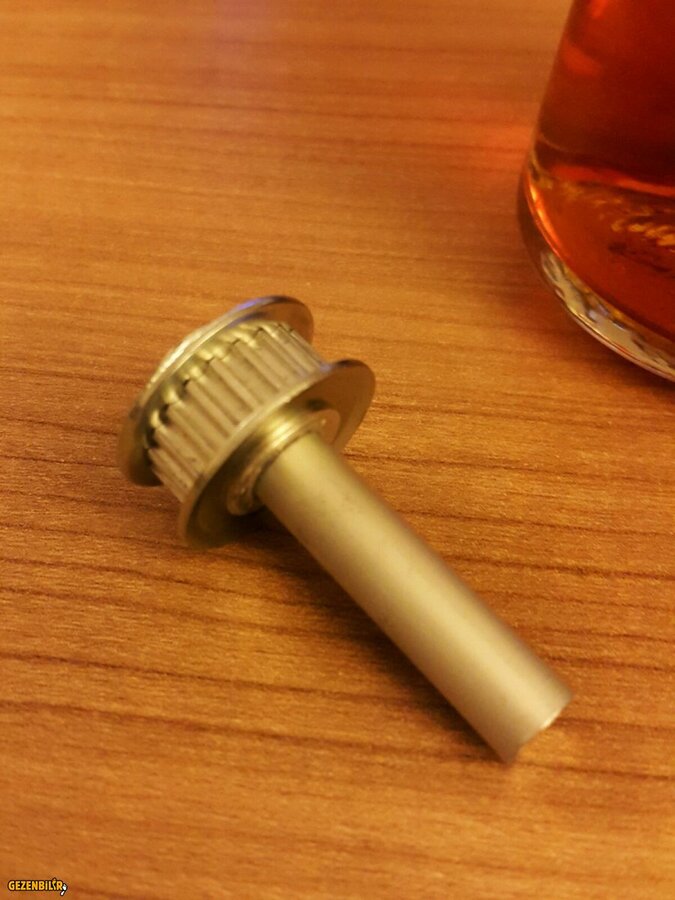

Çark, eloksal aluminyumdan miline metal epoksi ile sabitlendi, sabırsızlıkla kürlenmenin tamamlanmasını bekliyorum



[theta]

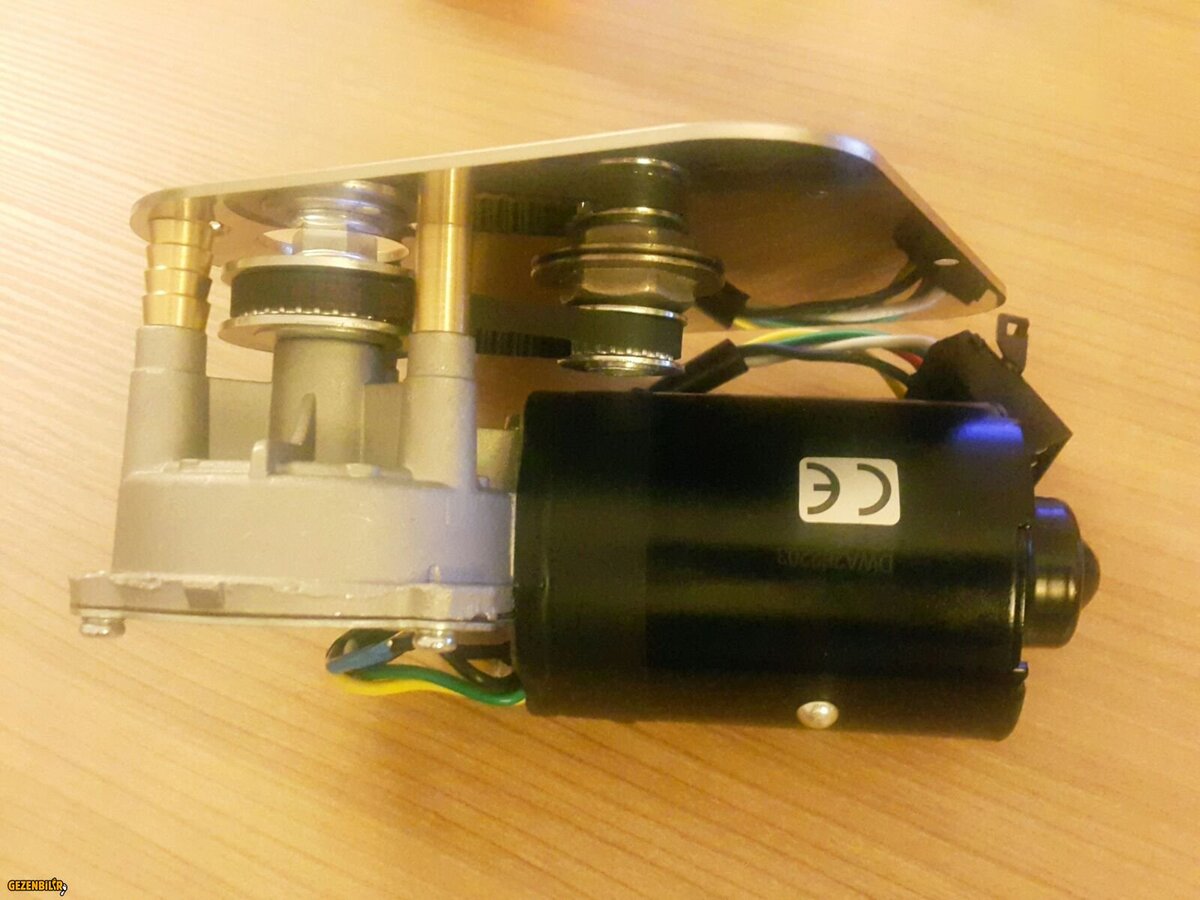

Mekanik kısmın montajı bitti, çalışması test edildi.
Dış gövde kutusu siparişi de tamam.
Çarkı yapalım beklerken


Bu bilgisayardaki tasarım:

Bu da çalışan prototip, tamamen uyumlu:

Şimdi, elektronik devrelerden önce kontrolü elle yaparak sistemin pratikteki performansını deneyeceğiz. Başarılı olduğunu görürsek detaylara devam...



[theta]

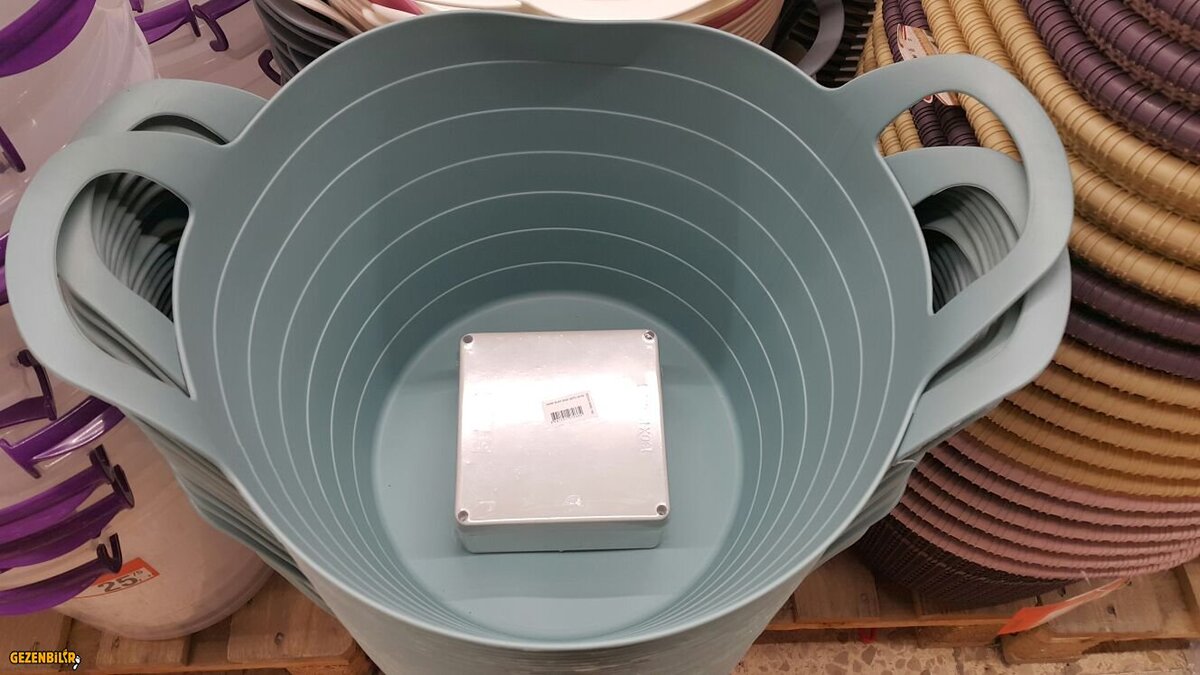

Bauhaus da çeşitli kova büyüklüklerine göre bizim aparatın uyumuna bakarken çok güzel bir seçenek de gördüm:

Kovanın özelliği esnek, hafif ve katlanabilir olması.

Portatiflikte çıtayı bir kademe daha yükseltir ekipmanımızdan güzel bir performans alırsak...



[Akdeniz45]

Bende merak gittikçe artıyor.



[theta]

Bende merak gittikçe artıyor.

Bende de

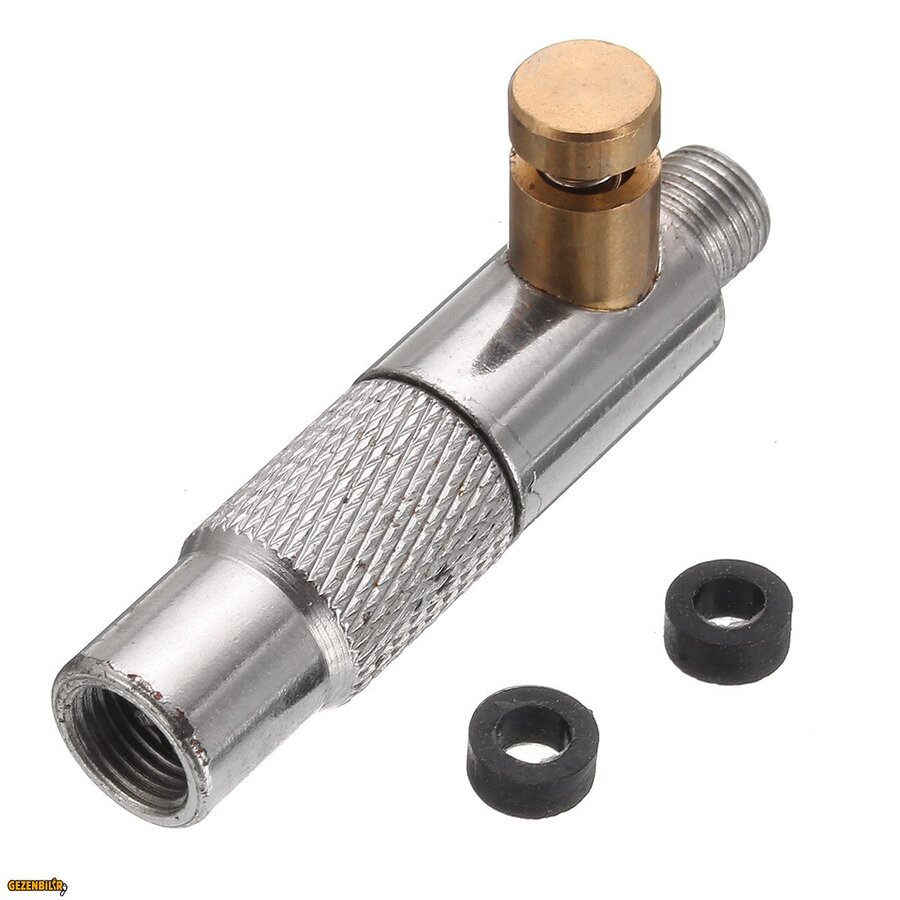

Boşlukları doldurarak sabitlenmeyi sağlayacak lastiği şişirip indirecek bir aparat da bulup sipariş ettim. Normalde offroad yarışlarında lastik basıncını hızlı bir şekilde değiştirebilmek için kullanılıyor.

Şöyle bir şey:



[Seref Goren]

Bende de

Boşlukları doldurarak sabitlenmeyi sağlayacak lastiği şişirip indirecek bir aparat da bulup sipariş ettim. Normalde offroad yarışlarında lastik basıncını hızlı bir şekilde değiştirebilmek için kullanılıyor.

Şöyle bir şey:
Ekli dosyayı görüntüle 499829

Hocam selamlar,

Böyle bir makineyi kendiniz için mi imal ediyorsunuz yoksa seri üretimede geçecekmisiniz eğer başarılı olursa?

SM-G950F cihazımdan Tapatalk kullanılarak gönderildi



[theta]

Türkiye nin en büyük gruplarından ikisinde Ar-Ge mühendisliği ve müdürlüğü yaptım, ama şu anda tasarım hobilerimden biri...
Yaparken çok keyif alırım, ticari olarak düşünmedim pek.

Örneğin bu ekipmanın pazarı oldukça sınırlı



[theta]

Eveet, sipariş ettiğimiz hava ekipmanı geldi.

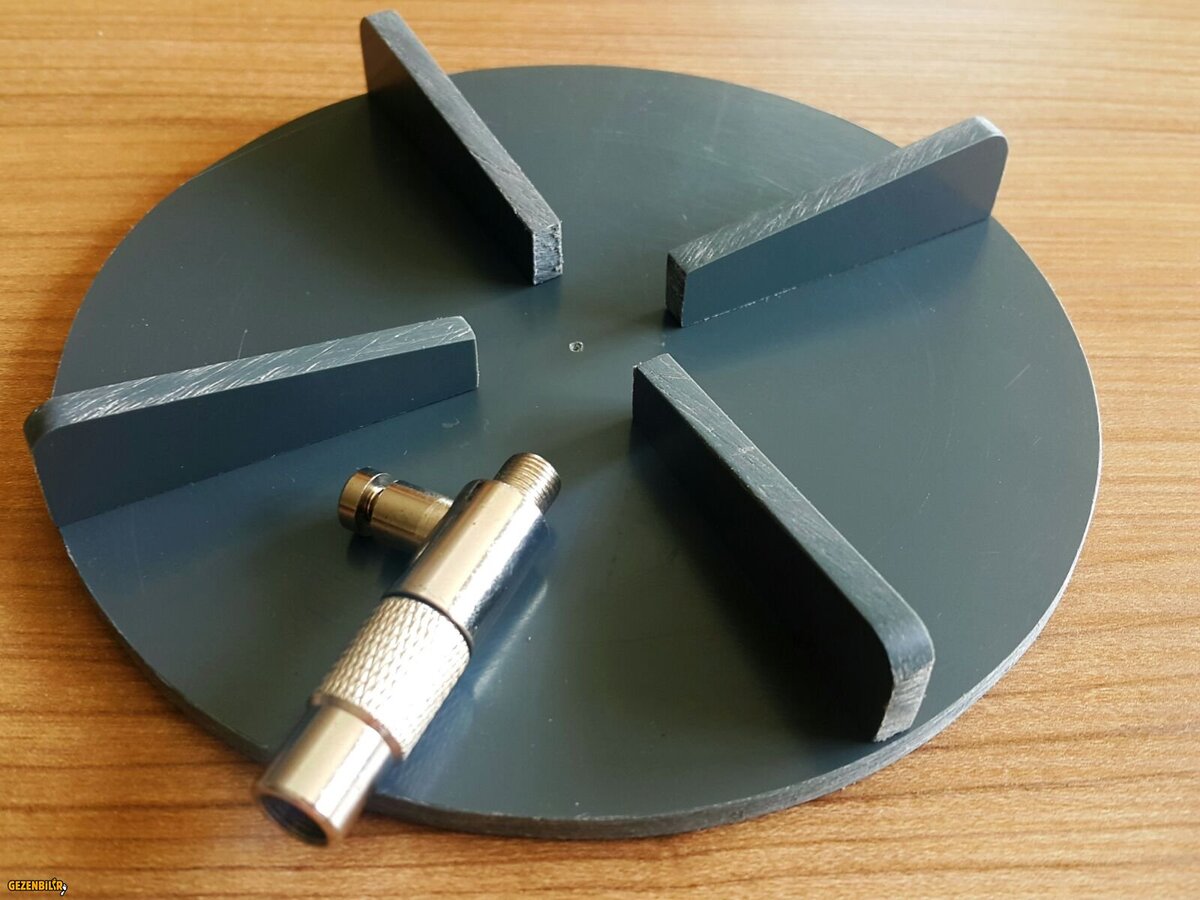

Prototipimizin yıkama çarkını için gerekli parçaları da yaptık.

Bugün biraz torna işimiz var.

Sonrasında tüm hazır parçaları birleştirip fiziki testlere geçme zamanı...
