Portatif Solar Güç Ünitesi mi Yapsak?

[fsirin]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Hafif olması güzel de. Akrilik levhaların güvenliği nasıldır acaba. Zamanla solmaya ve ışığın az geçmesine neden olabilir mi? Malzeme özelliğini pek bilmediğim için soruyorum. :-\



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Akrilik malzeme bildiğim kadarıyla UV ışınlarına en dayanıklı plastiklerden. Bu nedenle araçların far ve stop camları bu malzemeden yapılıyor. Mutlaka değişik kaliteleri vardır ve hiç bir zaman cam kadar UV ışınlarına ve çizilmeye dayanıklı değildir, ama alternatifi 2mm cam kullanmak ki, temperlesek bile çok kırılgan olacaktır...
48V için 5-6m kablodakigüç kaybı yüzde kaç olur ve uygun kontrolör bulunur mu piyasada acep?



[mayıstosböce]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Geçen Sapanca buluşmamızda portatif solar güç ünitesini daha büyük ölçekte yapmayı düşündük...

Biraz fikir yürütelim:
1. Panellerin ağırlığını düşürmek için cam yerine akrilik levha kullanan panel üretsek/ürettirsek
2. Güneşe yönlendirilebilen rijit bir çerçeve oluşturacak şekilde, örneğin 4 tane 50W paneli birleştirebilsek
3. Bu panelleri seri bağlayıp voltajı arttırarak karavandaki akülere kadar uzanabilecek 5-6m küçük kesitli kablolar kullanabilsek
4. Bu voltajı 12V akülerimize uygun hale getirecek mppt kontrolör bulsak
5. Hatta, paneller, karavanımızın üzerindeki bağlantılara da portatif şekilde bağlanıp istenirse seyahat sırasında da kullanılabilse

Nasıl olur? Yorumlarınız?

Tam da portatif solar panele sıcak bakmaya başladığım bir zamanda güzel oldu konuyu alevlendirmen.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

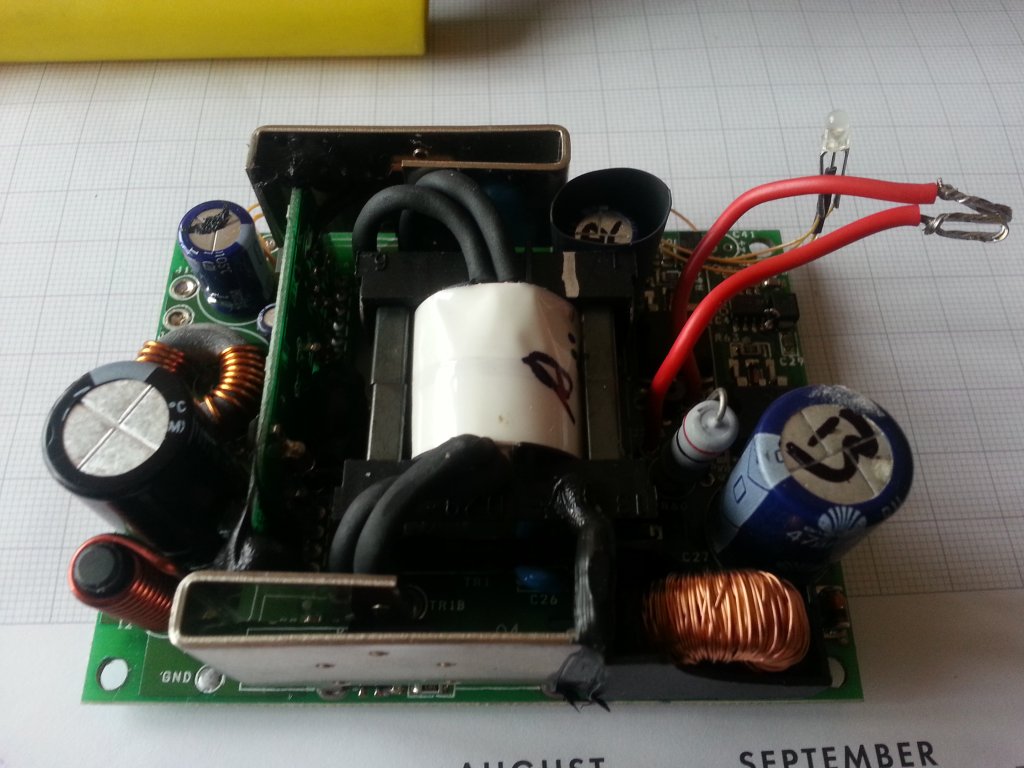

Haftasonu solar güç ünitemizle uğraşacak fırsat buldum. Sahibinden den oldukça kaliteli 100W lık bir inverter almıştım. Uçak koltuklarının arkasındaki çıkışlara göre bağlantı adaptörü var üzerinde. Fansız olduğundan enerji sarfı da düşük. Boştayken 0.2A kadar güç çekiyor.
Devresini söküp güç ünitesinin içine monte etmeyi planlıyorum. İçindeki devrenin yüksekliği 34mm olduğundan kutu içine sığmadı. Zaten alucobond dan yaptığım panel taşıyıcılarına pek ısınamamıştım. 1mm lik çelik sacdan lazerde iki yeni taşıyıcı kestirip mat siyah renge boyadım.
Bu durumda paneller 3mm kadar inceldiğinden artık devre sığıyor

Başka bir sorun da, li-ion pillerimiz tam şarjlı durumda 14.8V gerilim sağladığından, fazla kaliteli inverterimiz çalışmayı reddediyor
6A lik 3 diyodu seri bağlayıp bunu bir anahtarla (pillerin voltajı biraz düşene kadar) devreye sokabilmeyi sağlayacak bir çözüm geliştirdik "danışmanımızla"
Deneme için 40W lık bir havyayı çalıştırdım düzeneğin üzerinden, ancak geçen güç 3A civarında olmasına rağmen diyotlar epeyce ısındı. Bu durum normal midir bilmiyorum, ama diyot sayısını 6 ya çıkartarak 3S2P bağlantı yapmayı planlıyorum. Bakalım bu sefer de ısınacaklar mı...

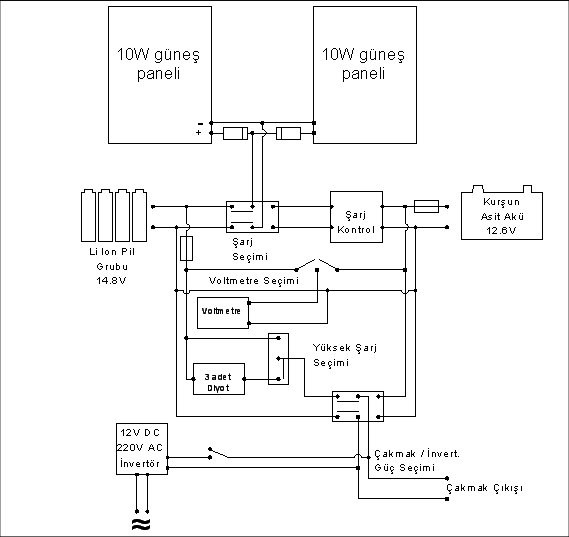

Yeni bağlantı şeması aşağıda:



[fsirin]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Diyotların ısınması doğal. 3A geçiyorken 0.7V gerilim düşümü olsa, her birinde 2.1W ısıya dönüşür. 3 diyot 6.3W olur ki epeyce ısınacak demektir. Aslında böyle bir güç kaybı güzel bir şey değil ama ilave gerilim düşürücü güç kaynağı eklemek de düşünülebilir. :-\
Paralel diyot ilavesi kayıp gücü ikiye dağıtacağından daha az ısınacaktır. Paralel olacağından gerilim düşümü de birazcık azalacaktır. Belki 0.7V yerine 0.6V olur. Kolay gelsin.



[airboat]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

takip...



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Bugün öğle arasında panelleri saclara yapıştırdım. Yapıştırıcı olarak Sika' nın WT40 ürününü kullandım.
Presledim, yarına kadar kürlenmesini bekleyeceğim.

Diyotları ise bir PCB üzerinde kullandığım kutunun yan tarafına dışa alacağım; burada çanta boyunca korunaklı bir boşluk var. Belki üzerine kazara el yakmaması için bir metal koruyucu da eklerim, şık durur



[fsirin]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Bugün öğle arasında panelleri saclara yapıştırdım. Yapıştırıcı olarak Sika' nın WT40 ürününü kullandım.
Presledim, yarına kadar kürlenmesini bekleyeceğim.

Diyotları ise bir PCB üzerinde kullandığım kutunun yan tarafına dışa alacağım; burada çanta boyunca korunaklı bir boşluk var. Belki üzerine kazara el yakmaması için bir metal koruyucu da eklerim, şık durur

Diyotları baskı devre olarak hazırlanmış bir PCB üzerine dizecekseniz, ayakların geçtiği yerleri (lehim adalarını) mümkün olduğunca geniş tutun. Soğutmaya katkıda bulunacaktır.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

İyi fikir
Baskı devre gibi hazırlamaya üşeniyorum aslında; aklıma diyotları 12x12mm aluminyum U profilinin içine ardarda dizip aluminyumun yüzeyini arttırmak için dilimlenmiş kanat şeklinde kesmek geliyor...
Dur biraz çalışayım tasarıma :-\



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Şöyle bir şey yaparım:



[fsirin]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Güzel.

6A diyot için PCB üzerinde 16x16mm'lik yüzey alanı öneriliyor. Bu yapılmazsa kapasite 5A'e düşüyor. Diyodun dayanma sıcaklığı 150 derecedir.

Montaj şekli olarak bir aluminyum profile sıkıştırılması yeterli. İkinci küçük bir aluminyumla vidalayarak da diyotlar soğutucuya sıkıştırılabilir.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

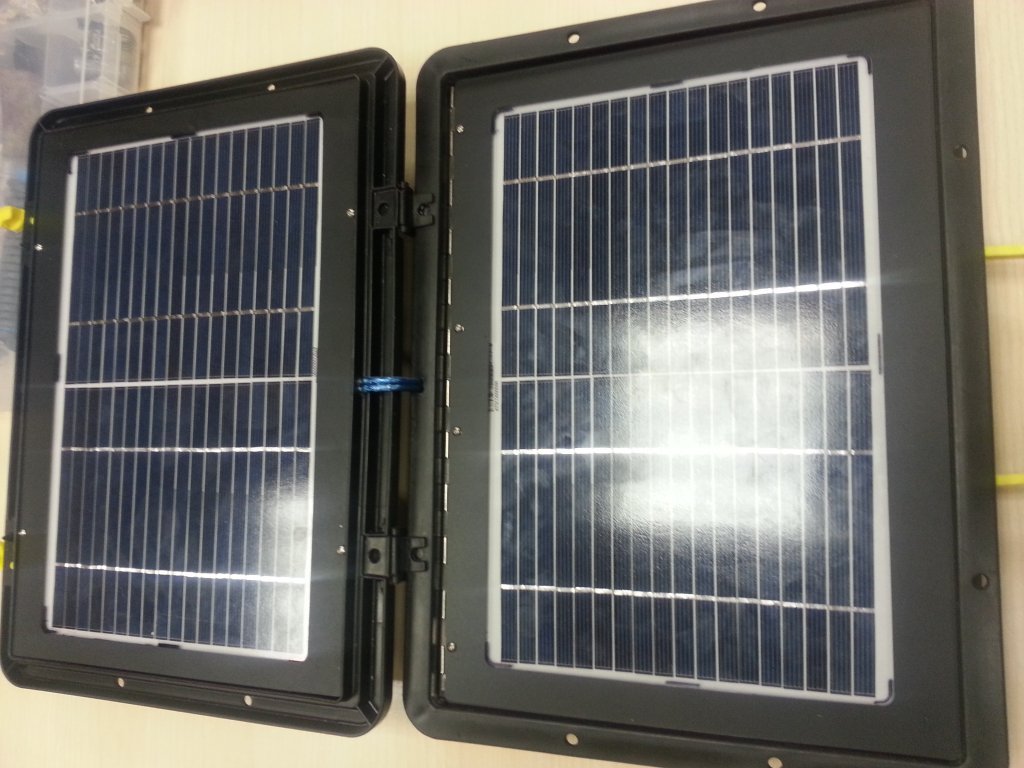

Paneller kurudu, montajlarını da tamamladım.
Siyah daha şık durdu



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

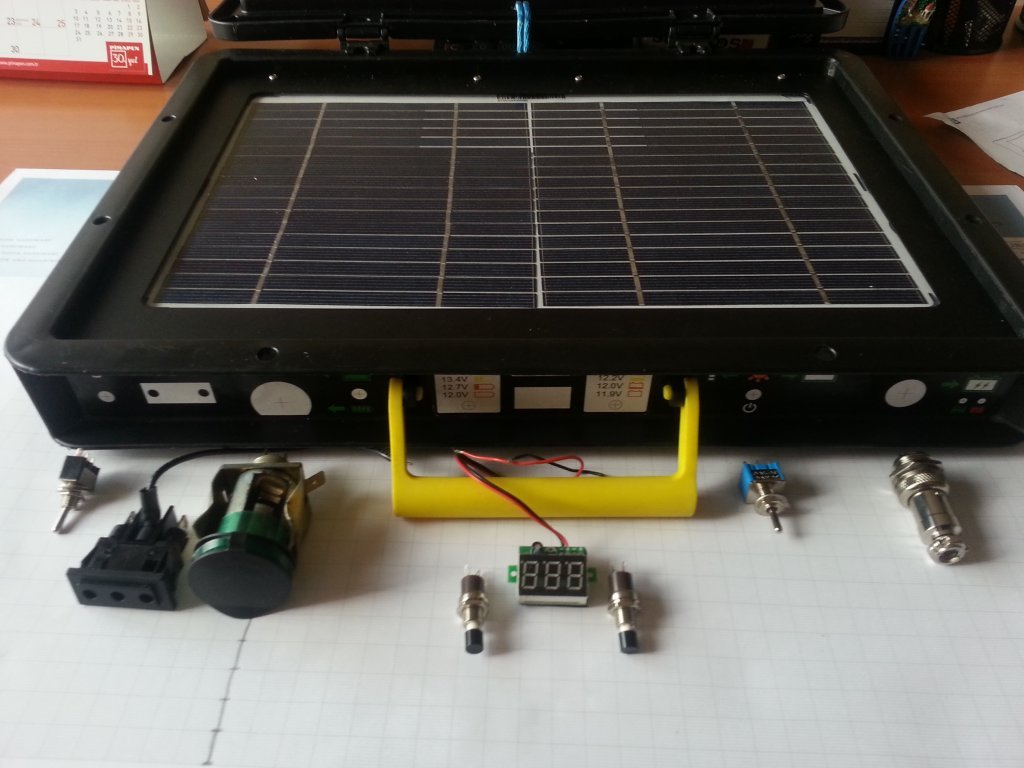

Ekipmanların son halleri tamam sayılır:



[emekli balıkçı]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Serdar Bey, merak ve ilgiyle izliyorum.
Tekrar kolay gelsin.
Selamlar



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Teşekkürler Ünal Bey, sona yaklaştı güç ünitemiz
Selamlar...



[amanos80]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Başarı dilekleriyle takip...
