Portatif Solar Güç Ünitesi mi Yapsak?

[fsirin]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Ferhat Bey,
şarj kontrol cihazını daha önce andoutdoordan almıştım. Doğrudan güneş paneline bağlamak için yapılmış 5A lik bir şey.
Linki aşağıda:
http://www.andoutdoor.com/store/ProductDetails.aspx?productid=95712
DC-DC çevirici gerekmez sanırım buna.

[SIZE=78%]Gördüğüm kadarıyla dışarıdan başka bir aküyü şarj için kullanılacak tamam başka bir ilave yok. [/SIZE]

Tranzorp kelimesini yeni duydum Bir araştırayım bakayım neymiş...

Zenerin büyük abisi.



[tango]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Müthiş bir proje daha.Takip ediyoruz heycanla kolay gelsin.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Teşekkürler Tanju Bey,
umarım planladığımız kadar kullanışlı bir şey çıkar ortaya...

Bu arada hafta içinde Perpa ya uğrayıp güç panelimizin pillerini aldım.
14.8V 4.4Ah noname piller yerine Japon malı Sanyo pillerden aldım. Fiyat seviyesini arttırmamak için kapasiteyi biraz düşürdüm. Pil paketimiz 14.8V 2.6Ah oldu, güneşli bir günde sadece 3 saatte 38Wh lik gücü depolayabileceğiz demek bu.
Bataryaya aşırı ve düşük voltaj korumasının yanı sıra termik koruma da eklettim; pillerin sıcaklığı 65 dereceyi aştığında akımı kesiiyor.
Yeni teknoloji Li Fe PO4 piller de vardı aldığım firmada ama fiyat/güç oranı pek mantıklı değil bu pillerin.

2 adet 10W güneş panelini de Önder Bey' e (B-HET Mühendislik) sipariş ettim.

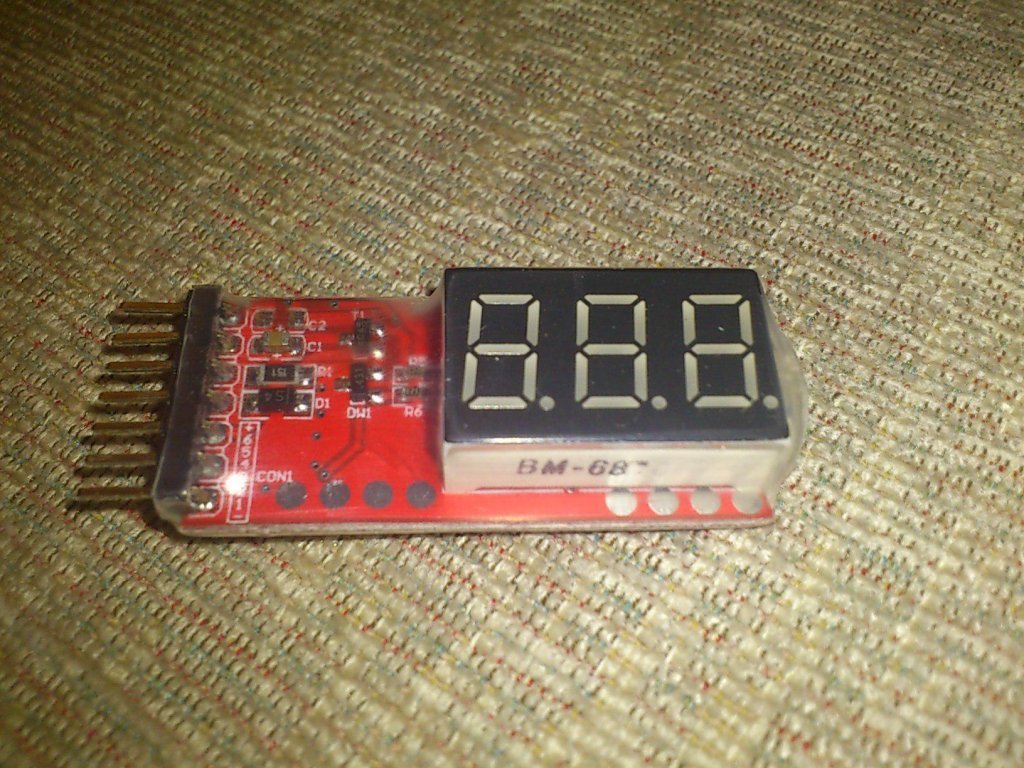

Şarj göstergesi olarak elimde modelcilerin kullandığı dijital Lipo test aletlerinden var, çok havalı, istersek tek tek pil voltajını da gösteriyor, onlardan birini kullanmayı planlıyorum. Resmi aşağıda...



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Bugün güneş panellerimiz geldi. Önder Bey e teşekkürler...
Her bir panel 1.35kg geliyor arkasındaki etikete göre, ilk iş alüminyum çerçeveleri söktüm. Hem çok ağır hem de projemiz için fazla kalınlar.
Henüz tartmadım ama her biri 650-700g kadar gelecek sanırım.

Birinci resim geldikleri durum.

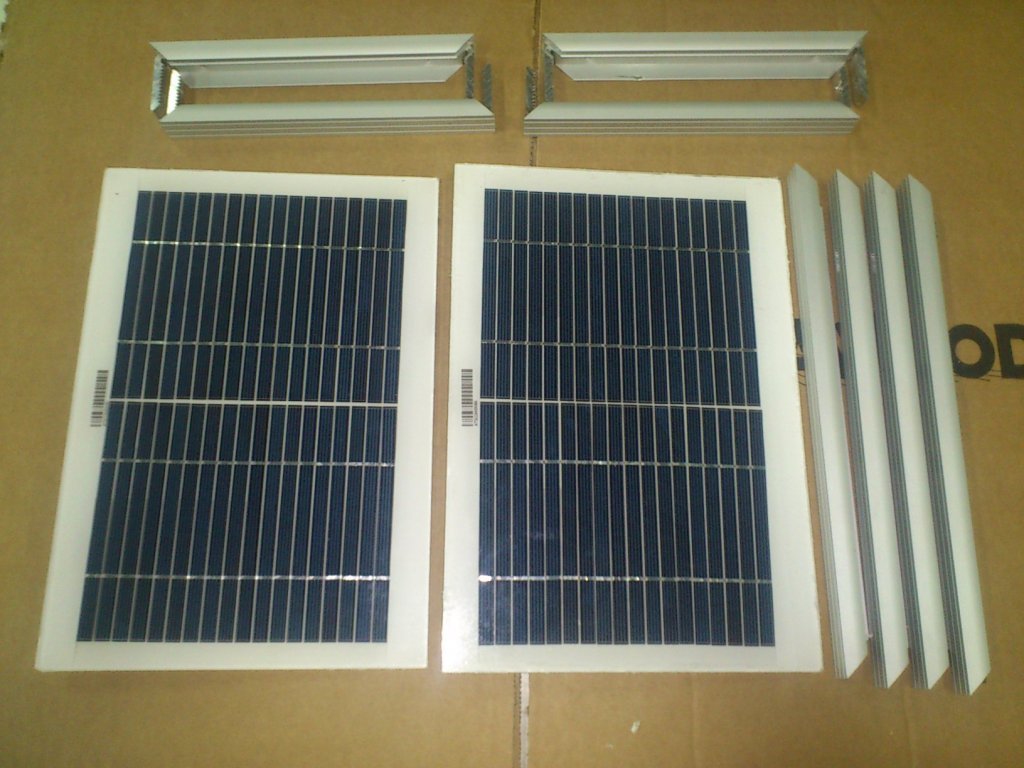

İkinci resim çerçevelerin sökülmüş hali (dikkat, cam temperli olduğundan kesinlikle kastırılmaması gerek)

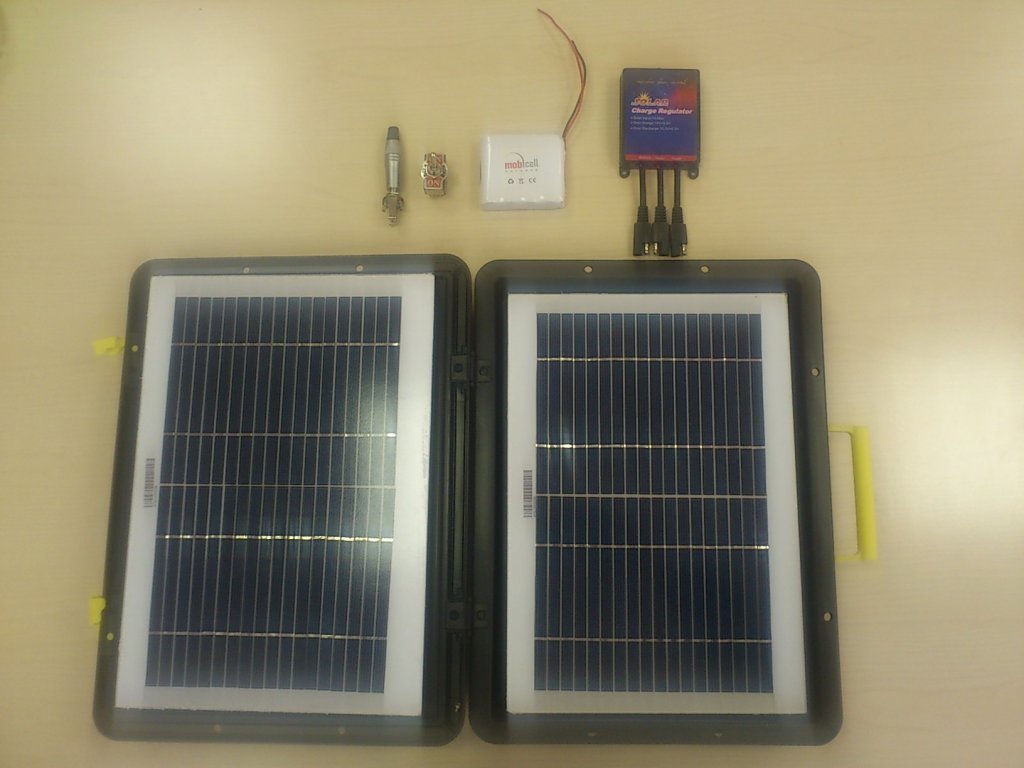

Üçüncü resim portatif panelimizin nasıl görüneceği ile ilgili bir fikir vermek için. Üstte de termik korumalı Li-Ion pil grubu, güç çıkış fişi (aslında gitar jack' ı) ve ana şartel var.



[DEMİRAL]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

başarılar dilerim takip



[tango]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Serdar bey hızlı gidiyor yeni proje.Tahmini maliyet neye çıkacak.Birde kullanılabilecek yerler hakkında örneğin 60 A aküyü doldurabilecekmi.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

"Kalite, fiyat unutulduktan çok sonra bile hatırda kalır" prensibiyle projelerde hep bulabildiğim en iyi malzemeleri kullanmayı tercih ediyorum. Bu nedenle maliyetler yüksek.
Siz sorunca bir hesap yaptım, şu anda 330TL deyiz...

60A aküyü ancak 60 saatte tam olarak doldurabilir 20W lık panelimiz.



[tornado57]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

60 saatte dolduruyorsa hafta sonu boşaltılan akü bir sonraki haftasonuna hazır demek



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

20 wattlik panelle 60 A akü doldurmaya kalkarsak süre uzar tabii. Hoş en fazla 6 amper kullanmanız gerektiğinden 120watt panelle de 10 saat gerekir en az...



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Yarın geçici bağlantılarını yapıp panellerin şarj değerlerini denemeyi planlıyorum.
Umarım hava güneşli olur...



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Yoğun bir Cuma...
panellerin geçici bağlantısı için yeni vakit buldum. Boşta ölçtüğümde 20.7V gösteriyor panel.

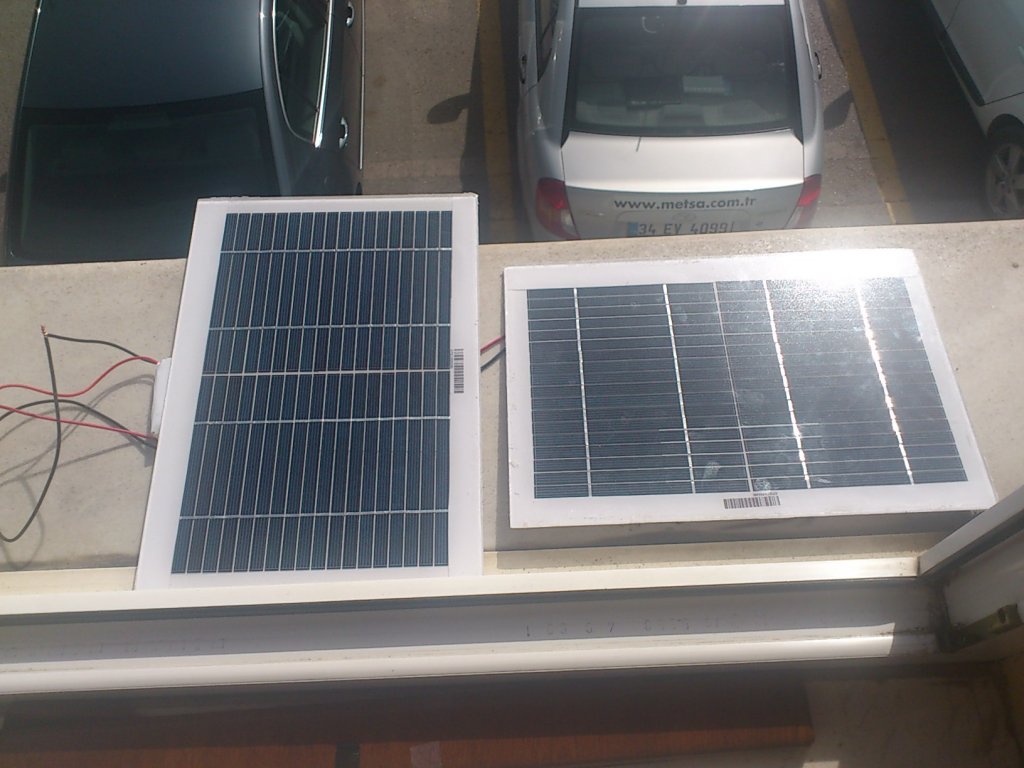

Birbirlerine paralel bağlayarak koruma devresi üzerinden li-ion pillerle bağlantısını yaptım. Deneme resmi aşağıda.
Saat 15.17 de pillerdeki voltajı 15.22V olarak ölçtüm.
Paneller yatay gibi.
15.56 da voltaj 15.45V a yükselmişti; şarj ediyor...
Çekilen akımı ise 0.31A olarak ölçtüm. Olması gerekenin üçte biri kadar . Yarın öğle vakti bir daha deneyeceğim.



[tornado57]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

hocam denerken panelleri güneşe tam dik tutmaya çalışın, açı önemli, toz vs var sa da bi silin, kolay gelsin.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Sn. Tornado, bu bir şarj kesme denemesi olduğundan yatay yerleştirdim pencerenin kenarına. Gerçek kullanımda panelin arkasına açısı ayarlanabilir bir ayak takacağım.
17.05 itibarı ile yatay 170mA, güneşe yönlendirince 370mA gönderiyor paneller pillere. Bu durum bize araç üstlerinde sabit durumdaki panellerin gücünü tam kullanamadığımızı da net olarak gösteriyor.
Voltaj 15.78V oldu.



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Bu Dealextreme sitesine bir haller oldu; panelde kullanacağımız100W lık dc-ac çeviricisinin hiç bir tipini temin edemiyorlar
Üstelik stokta var yazıyor sitede...



[fsirin]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Bu Dealextreme sitesine bir haller oldu; panelde kullanacağımız100W lık dc-ac çeviricisinin hiç bir tipini temin edemiyorlar
Üstelik stokta var yazıyor sitede...

Herhangi bir invertör kullanamazmıyız?


Bir de panellerin kısa devre akımlarına bakarmısınız?



[theta]

Ynt: Portatif Solar Güç Ünitesi mi Yapsak?

Tabii ki kullanabiliriz de:
- Kullanacağımız "çanta" nın yanındaki 35mm lik yüksekliğe sığabilmeli
- AC çıkış ile aynı yüzeyde Usb çıkışı da olmalı
- Tercihen fanı bulunmamalı (zaten güç düşük, fazladan sarfı önlemek için)
- Çıkşların olduğu yüzey inverterden ayrılıp "çantanın" dış cidarını araya alarak yeniden invertere vidalanabilmeli (montaj kolaylığı açısından)
- Tercihan siyah
- Ucuz da olsa fena olmaz

Örnekler:
http://dx.com/100w-220v-car-12v-dc-power-inverter-with-usb-power-port-12666
http://dx.com/100w-car-12v-dc-to-220v-ac-power-inverter-with-usb-power-port-16900 (mükemmeldi)
http://dx.com/100w-220v-car-12v-dc-power-inverter-with-usb-power-port-16198

Olmazsa bu kritelerlerin bir kısmından fedakarlık edip bulacağız bir yerlerden...
