VX 100 Seri Aracım

[cihanülker]

Ynt: VX 100 Seri Aracım

vx 100 lerde bulunan yedek stepne yerine takılan gaz tankları genelde , alt tarafta bulunan stepne traversine tutturuluyor , bu travers gaz tankını tutturmak için biçilmiş kaftan ama arabanın uzaklaşma açısını berbat ediyor , her yere sürtüyor , bende baktım böyle olmayacak gaz tankını söktürdüm , stepne traversinide oradan söktük ,ve gaz tankına yeniden ayak yaparak yaklaşık 10 cm yukarı kaldırdık fazla resim yok ama eski ile yeniyi karşılaştırmak için 1-2 foto var

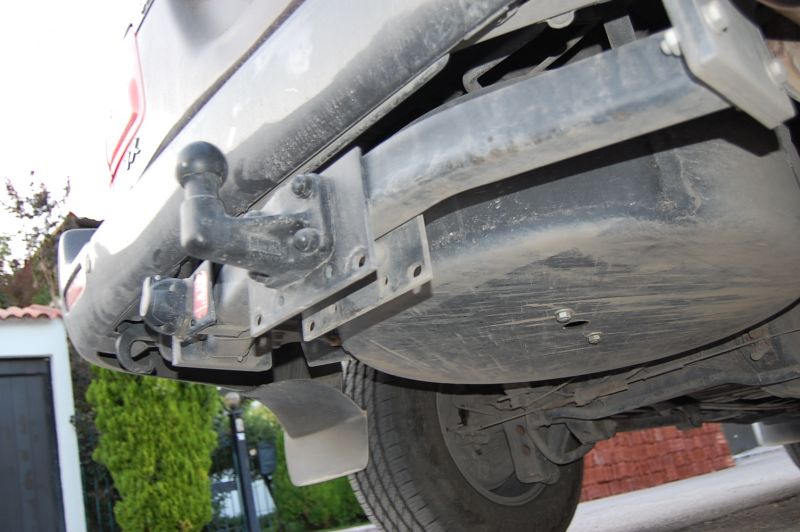

bu stepne traversi sökülmeden evvelki hali yani gaz tankı traverse montajlı

[attachment=1]



[cihanülker]

Ynt: VX 100 Seri Aracım

buda eski hali tamponun neresine geliyor ölçü olsun diye koyuyorum

[attachment=1]



[cihanülker]

Ynt: VX 100 Seri Aracım

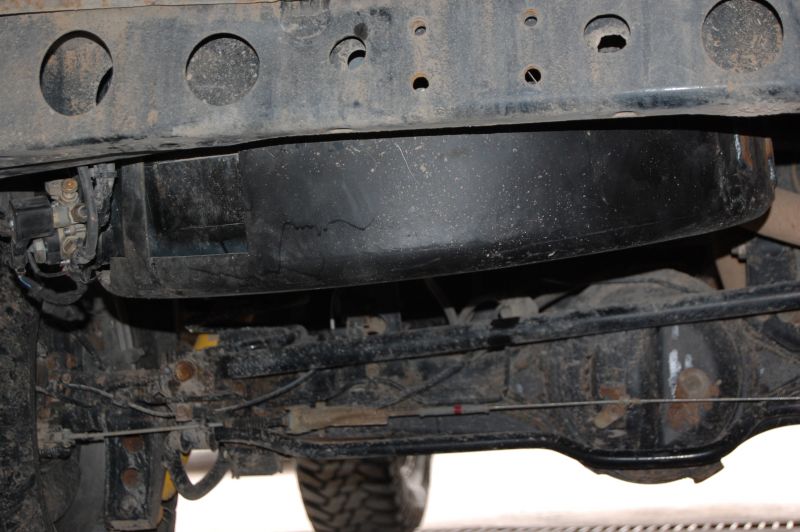

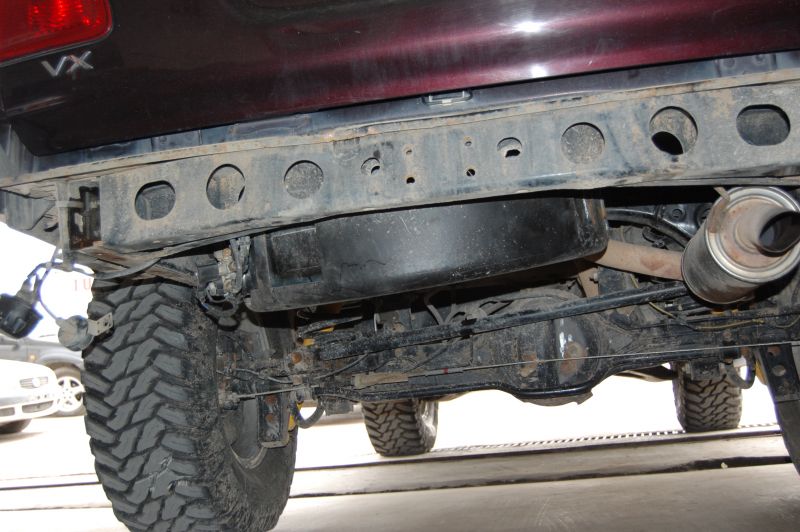

bunlarda yukarı aldıktan sonraki ham hali gaz tankının

[attachment=3]

[attachment=4]

[attachment=5]


böylece tank mıntaj işini bitirdik kaşıntılara devam



[yavuz-çelikel]

Ynt: VX 100 Seri Aracım

cihan o teller nedir öyle.



[yavuz-çelikel]

Ynt: VX 100 Seri Aracım

pardon arkaymış terazi kolu yanılttı



[RedlinE]

Ynt: VX 100 Seri Aracım

yan dfurması bır sıkıntı yapmaz umarım.
romork fişini ben tabana dik koydurdum hiç sikinti yok.
acin çok degişecek tamponlu halını bekliyorum hocam



[cihanülker]

Ynt: VX 100 Seri Aracım

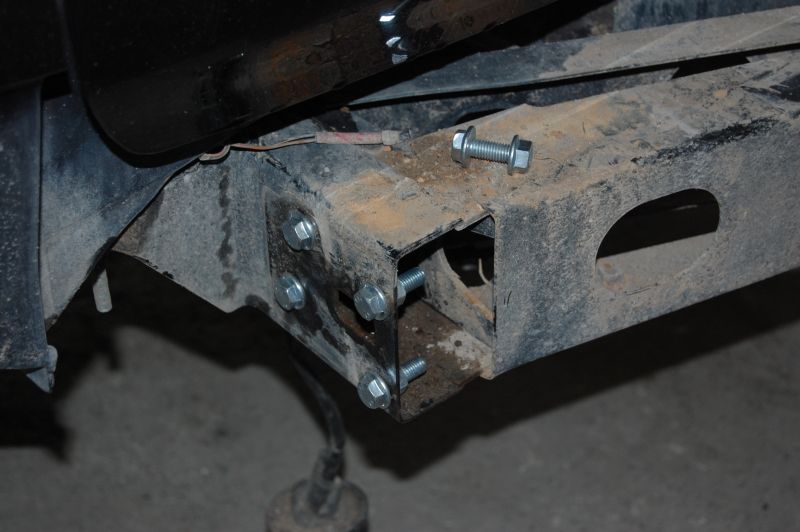

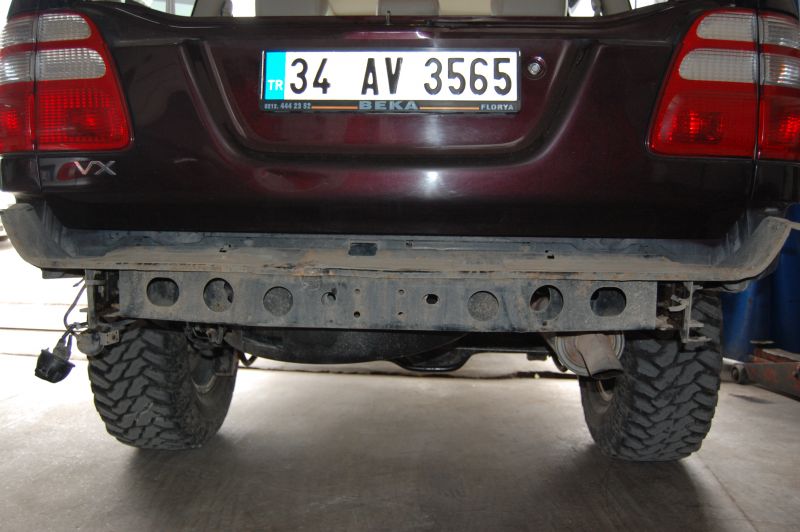

sonrada antalyadan ahmet ustanın imalatı olan ,arka tamponun montajı için gerekli işlemlere başladık ,öncelikle plastik tamponu söktük sonrada , şaseye bağlı bulunan hem sağda, hem sol taraftaki civata yerlerini biraz büyüklerine hazırladık


[attachment=1]

[attachment=2]



[cihanülker]

Ynt: VX 100 Seri Aracım

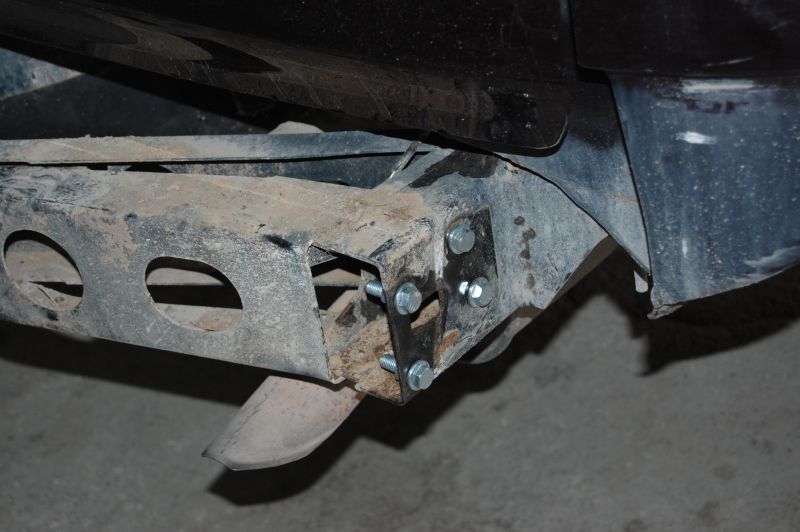

çelik tampon sağda 4 civata şaseye ,solda 4 civata yine şaseye ve ortada 4 civata ( hem çeki topuzunu ) hemde tamponu , taşıyor buda ortadaki bağlantı yerlerinin fotosu , 2 civatada sol ve sağ çamurluk içinde var yani toplam 14 civata ile tamponu sabitliyoruz

[attachment=1]


sorularınıza sonra tek tek cevap vereyim



[cihanülker]

Ynt: VX 100 Seri Aracım

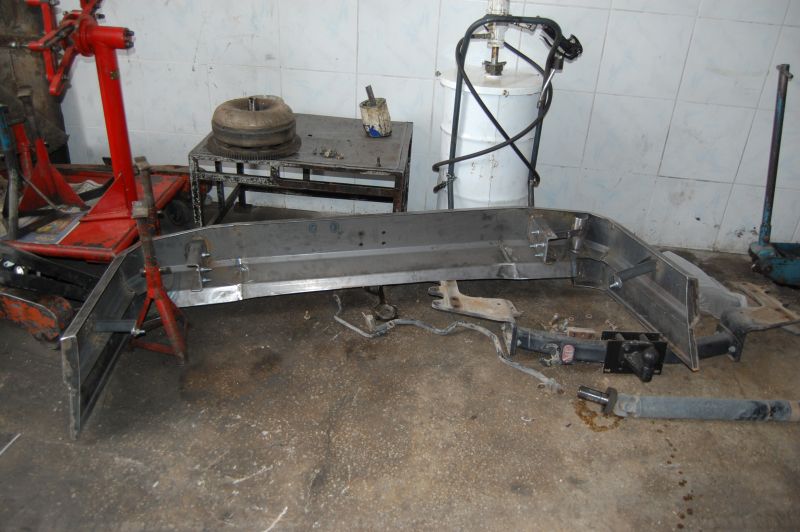

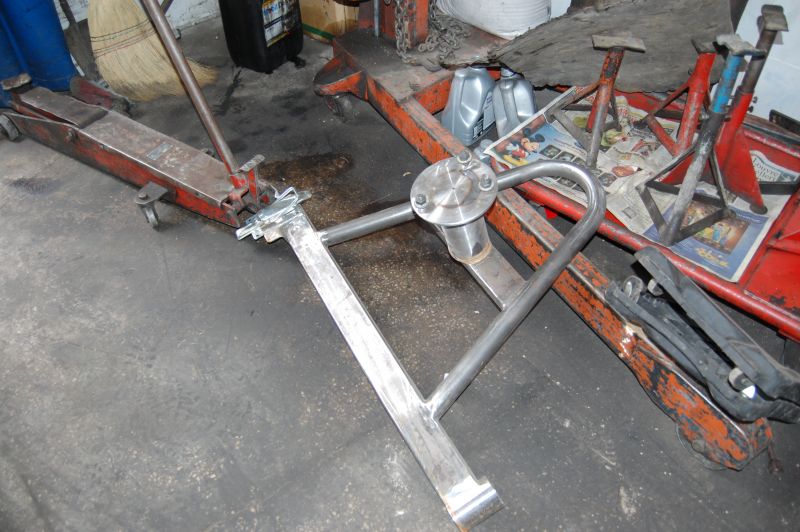

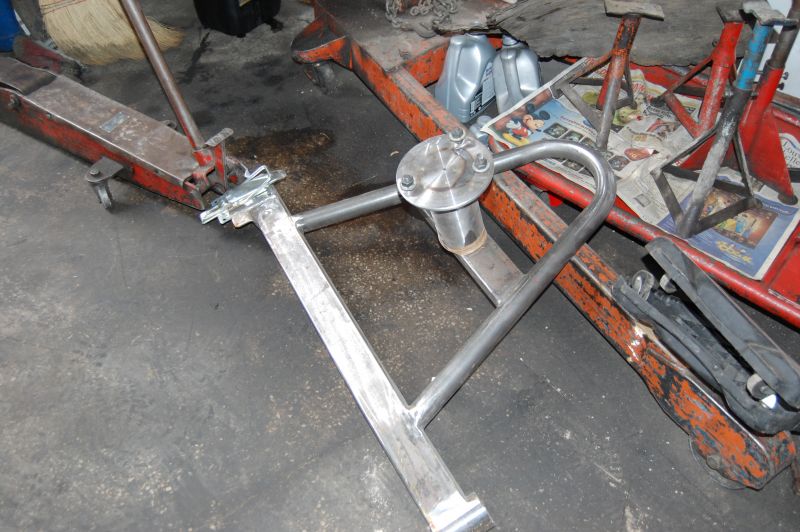

buda tamponun ham hali ,yani daha boyanmamış görüntüleri ( boyalı hali yarına artık ) ;D ;D, stepne taşıyıcıda aynen ham halde

[attachment=1]

[attachment=2]

[attachment=3]



[cihanülker]

Ynt: VX 100 Seri Aracım

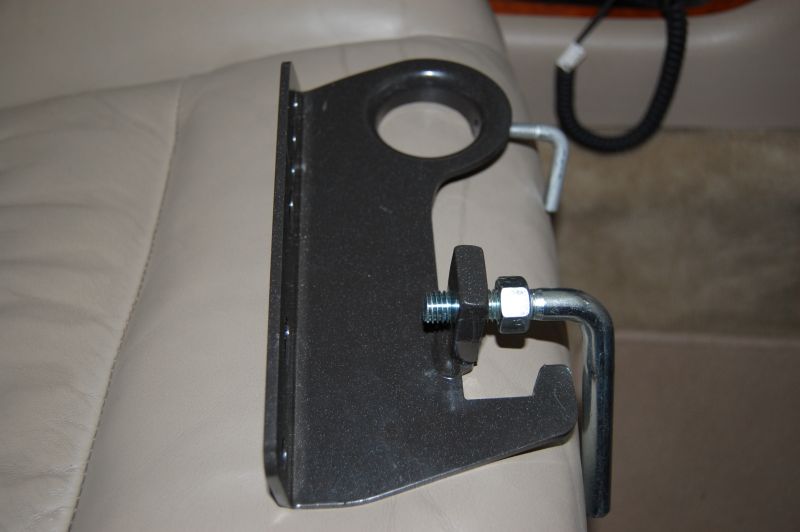

bugün yine işlerden fırsat kalınca , istanbul tar oto ,tarkan kardeşimin gönderdiği, hıjack ve ,kürek taşıyıcı aparatı ,port bagaja monteledik bizi bayağı uğraştırdı , 48 inç lik hii jack ,ucundan yaklaşık 10 cm kesilerek ,takıldı ,bu arada aparat KAYMAR markaymış , ARB , değilmiş esasında çok basit bir parça ama nedense türkiyede yapmak kimsenin aklına gelmiyor ,neden anlamıyorum işte parça bu

[attachment=1]

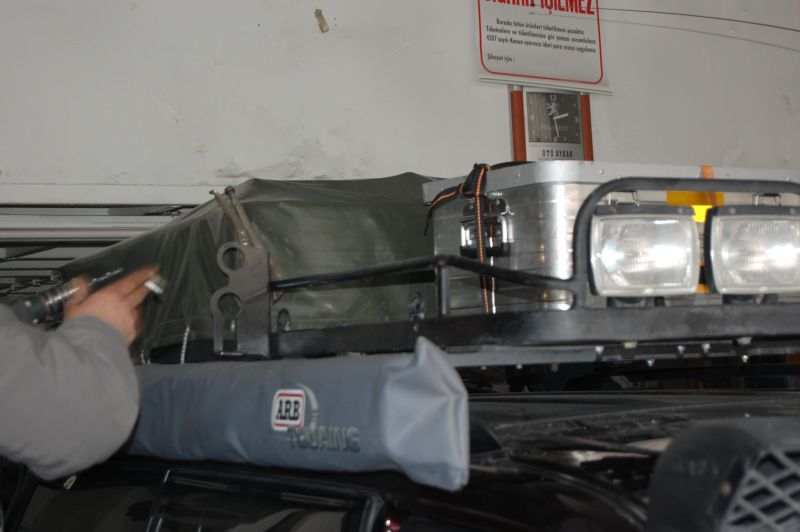

buda parçaların port bagaja geçici tutturulmuş hali


[attachment=2]



[cihanülker]

Ynt: VX 100 Seri Aracım

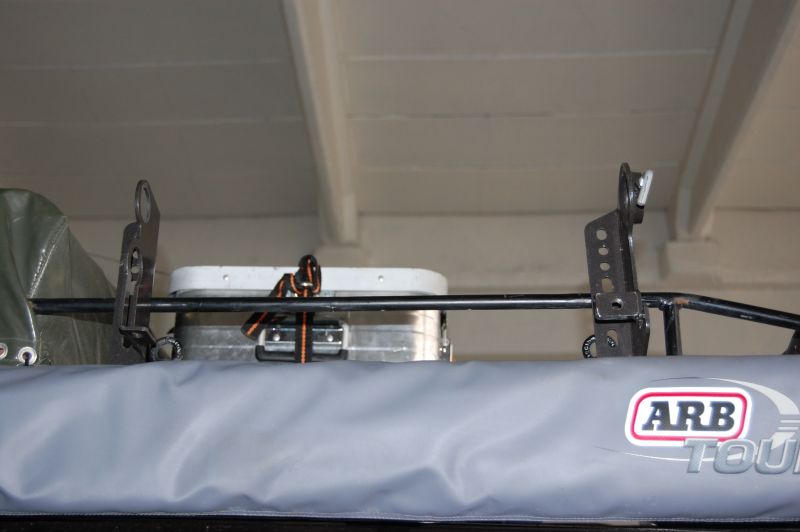

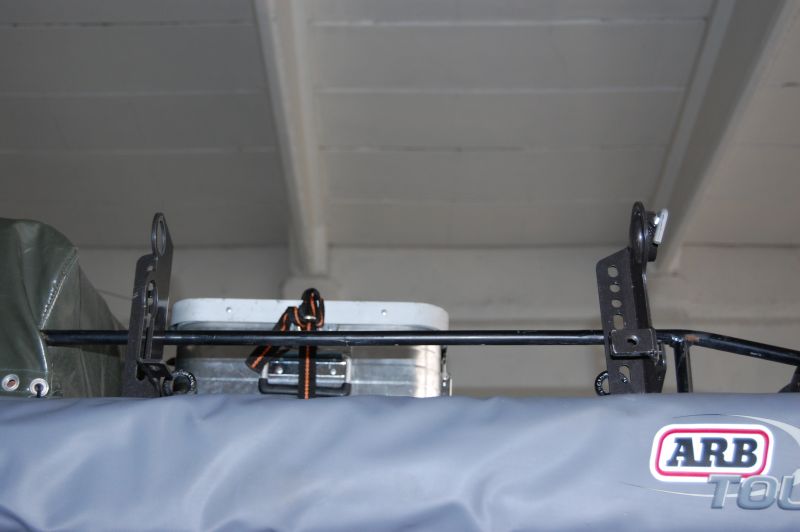

sonrada 2 adet aparatı ,port bagajı delerek alt kısımdan civata ile , üsttende, kutusundan çıkan u şeklindeki aparat ile ,port bagaja tutturduk ,çok sağlam oldu ,hiç bir şekilde vibrasyon ,ve sallanma yok



[attachment=1]


[attachment=2]



[cihanülker]

Ynt: VX 100 Seri Aracım

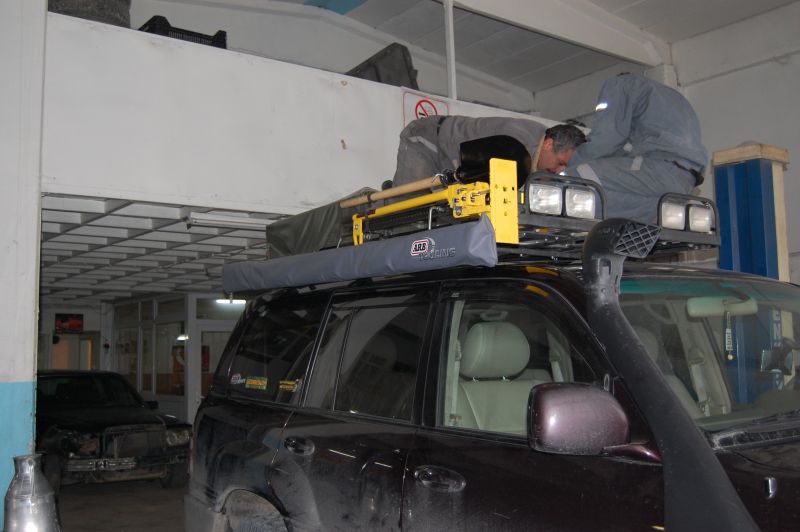

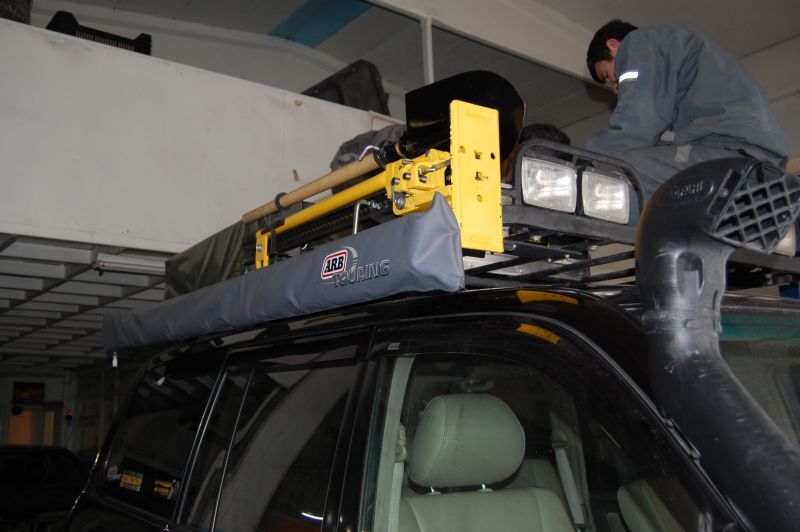

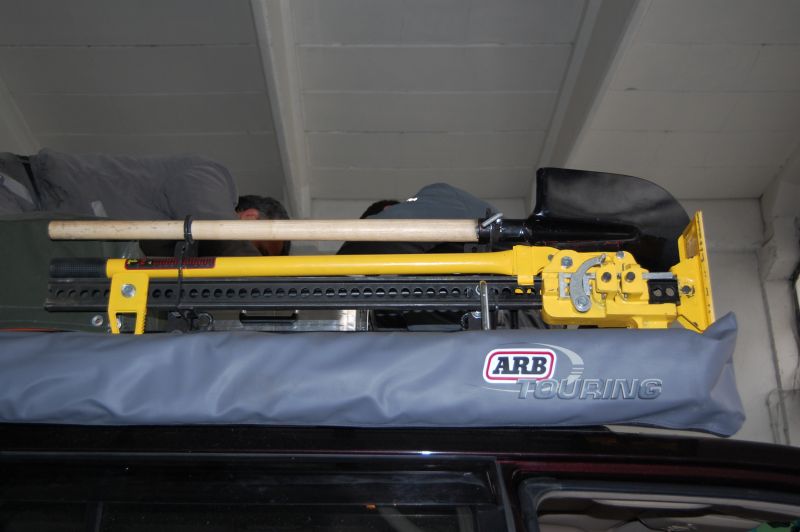

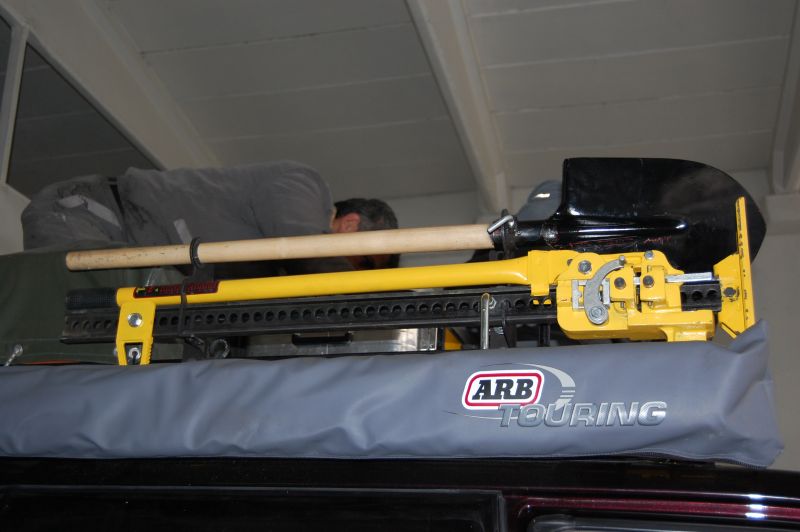

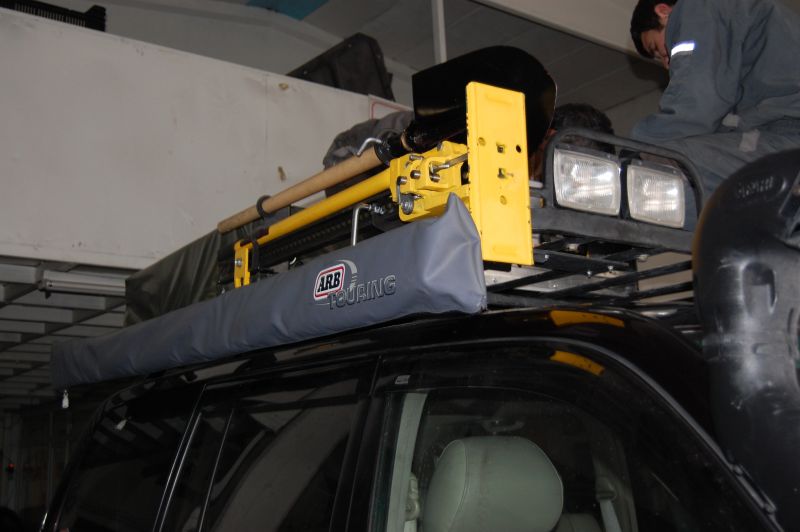

bunlarda bitmiş halinin resimleri


[attachment=1]

[attachment=2]

[attachment=3]

[attachment=4]

[attachment=5]



[ufukozkan]

Ynt: VX 100 Seri Aracım

kürek filan ne yapıcan doktor



[cihanülker]

Ynt: VX 100 Seri Aracım

yan dfurması bır sıkıntı yapmaz umarım.
romork fişini ben tabana dik koydurdum hiç sikinti yok.
acin çok degişecek tamponlu halını bekliyorum hocam

müco yan durmasında bir skıntı yok sadece şamadırası yanlış gösteriyor ,onuda ayarlatacağım , tankıda düzeltebilirim çok dert değil vakit bulursam tabi, römork fişinin çelik tamponda yeri açıldı , sol tarafta tampon ortasının yüksek yerinde yani , tamponlu hali yarın akşam artık ,fırında boyası kuruyor



[cihanülker]

Ynt: VX 100 Seri Aracım

kürek filan ne yapıcan doktor

dede bazı arkadaşlar rahat yürüsün diye yol açarım bakarsın lazım olur



[cihanülker]

Ynt: VX 100 Seri Aracım

cihan o teller nedir öyle.

el freni telleri yahu
