Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

[theta]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Sağolun iyi dilekleriniz ve teşekkürleriniz için...

Katlanır ağaç tekerlek (geliştirilmiş porta dolly) yaza doğru lazım olacak, sırtı kaplayacak malzeme yetmeyince biraz öksüz kaldı, ama hep aklımda, sinyal gönderiyor durduğu yerden
Benzer tekniği kullanmak isteyebilecekler için küçük bir detay: kayın ya da tropik ağaçların kontrplağını kullanmanızı tavsiye ederim. Ben kavak kullandım kolay bulunabildiği için, ancak zayıf olduğu için tasarımı etli yapmak zorunda kaldım.

Tenteye çok kişinin ihtiyacı var gördüğüm kadarıyla ama konunun benim için pek önceliği olmadığından hızlandırmak için yapmak isteyenlere yardımcı olmaya çalışırım elimden geldiğince.

Panelin verimliliğini test edeceğim, bu ara biraz soğuk algınlığım var, havalar da kapalı gidiyor.
Sonrasında bilgileri paylaşırım.



[aslanahmet]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Serdar Bey, bugün sizinkinin aynısı 10W lık paneli, aynı yerden satın aldım.



[theta]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Güle güle kullanın Hakan Bey.
Kalitesini beğendiniz mi siz de?



[aslanahmet]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Teşekkürler Serdar Bey. Evet malzeme ele kaliteli geliyor. Bu gün bir tane de voltmetre aldım. Kapalı mekandaki ölçümde bile 14 volt elektrik veriyor. Direk güneşe çevirdiğimde 23 volt çıktı. Esasında çakmak giriş bağlantısı orjinal üzerinde olan panel vardı, o da hoşuma gitti ama hem daha pahalıydı hem de çok az akım veriyormuş. Satıcı hazır olanı önerdi, bu aldığımın voltajı 17 volt olduğundan çakmaktan direk bağlandığında aküye zarar vereceğini söyledi. Hemen Ferhat dostumu telden aradım. Doğru demişler ama bu kadar düşük güçlü olan panelin zarar vermeyeceğini bir hafta takılı kaldıktan sonra voltmetre ile ölçerek kontrol yapmamı. Voltajı yükselmişse bir kaç günlüğüne çıkarıp sonra tekrar takınca bir zararı olmayacağını söyledi. Bunun üzerine bir tane de voltmetre aldım. Bir de Ferhat diyotlu olanı almamı söyledi. Satıcı arkadaki kutusunda diyot olduğunu beyan edince satın aldım. Daha sonra eve gelince kutunun kapağını açıp baktım. İçinde değil diyot hiçbirşey yoktu sadece kabloların ucunu biyere vidalamışlar. Şimdi bir tane de diyot alıp montajını yapmam gerekecek.



[theta]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Yok, 10W lık modelde diyot olmuyor; bendekinde de yoktu. Bu arada benim paneli taktım karavana, henüz ölçüm yapmadım ama...



[aslanahmet]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Çakmak girişinden mi taktınız?

Sonuçlarını merak ediyorum. Ben bu gün akümü ölçtüm. 11.9 volt çıktı. Sadece 4 gün beklemiş bir araç için çok düşük. Acilen şu bağlantılarını ve diyotu halledip aleti aküye takmam lazım. Bakalım aküyü canlandırabilecez mi? Yoksa bir tane de akü almam gerekecek.



[theta]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Evet, çakmak girişinden taktım.
Bir de sorun fark ettim: Çakmak fişinin yuvaya temas edip etmediğini anlayamıyorsunuz...
Bunun için bir "gösterge" geliştirmek iyi olacak; ya da çakmak girişi yerine doğrudan klipslerle kutup başlarına bağlamak gerekli emin olabilmek için...



[kyaz75]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

çok güzel proje tebrik ederim



[obozkr1]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Serdar bey,

Teşekkürler paylaşım için. Mümkünse ilerleyen günlerde sistemin verimliliğinide paylaşabilirmisiniz? Bir de aklıma takılan bir konu var. Aracı çalıştırdığımızda sistemi kapatmak gerekir değil mi?

teşekkürler, iyi günler

Serdar bey merhabalar,

Aracı çalıştırınca sistemi iptal etmek gerekir değil mi? Önceden de sormuştum. Kusura bakmayın sıkıştırıyor gibi oldu ama gerçekten kafama takıldı.
Saygılar



[theta]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Öğün Bey,
teknik olarak iptal etmek gerekmeyecektir aracı çalıştırınca. Sonuçta paneldeki diyotunuz ters yönde gerilim farkı oluşsa bile panele voltaj uygulanmasını engelliyor.
Hoş, engellemese de panele bir zarar vereceğini düşünmüyorum...



[güngör]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Serdar bey, en önemli ihtiyacım olan panel için nasıl yaparım diye düşünüyordum önceleri pili şarj etmenizin bana faydası olmaz
diye düşünmüştüm ancak Taşınabilir olması beni konuya yeniden yönlendirdi.

Normalde kamperimde kamplarda araç aküsü için kullanabileceğim ve çekme karavanımada adapte edebileceğim bir solar panel için
öneriniz ne olur?



[obozkr1]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Öğün Bey,
teknik olarak iptal etmek gerekmeyecektir aracı çalıştırınca. Sonuçta paneldeki diyotunuz ters yönde gerilim farkı oluşsa bile panele voltaj uygulanmasını engelliyor.
Hoş, engellemese de panele bir zarar vereceğini düşünmüyorum...

Cevap için teşekkürler.



[aslanahmet]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Benim araçta çakmak girişi hemen direksiyonun yanında. Güneş paneli de gösterge panelinin arkasına koyacağım. Ne olur ne olmaz diye marşa basmadan önce panelin fişini çekerim.



[theta]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Levent Bey,
Amacınız aracınızda ve çekme karavanınızdaki zaten şarj edilmiş ya da doluya yakın durumdaki akünün şarjının korunmasını sağlamak ise bizim 10W lık paneli yapıp kullanabilirsiniz.
Ama şarjı azalmış aküyü doldurmayı planlıyorsanız 0.5A kadar akım veren bu boy bir panel ile çok vakit alacaktır. Daha büyük ve dolayısıylı daha az "taşınabilir" paneller ve şarj kontrol devresine doğru gider sonuç.
Taşınabilirliği devam ettirmek için tavla gibi ortasından menteşeli iki panel kullanmak düşünülebilir mesela...



[güngör]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Serdar bey yardım için teşekkürler, ben hem çekme hem kampere panel yapmak istemediğimden taşınabilir olması için
düşündüm belki dediğiniz gibi 10W değilde 40W düşünmem gerekecek. O da nekadar taşınabilir olur bakmam lazım.



[aslanahmet]

Ynt: Taşınabilir Akü Destek Paneli ve Pil Şarj Seti

Bu gün Karaköy'de arkadaşımın elektronik malzeme satışı yaptığı dükkanını ziyaret ettim. Herçeşit malzeme var fiyatları çok uygun. 4007 numara diyot ve birkaç parça malzeme aldım.

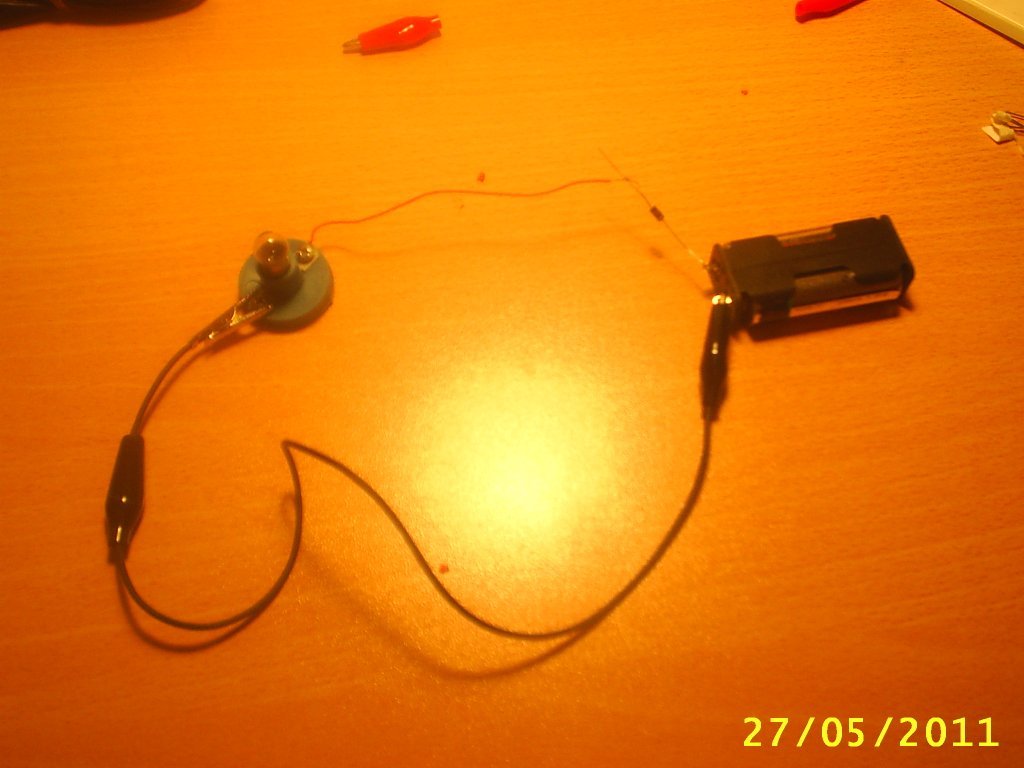

Daha önce diyot montajı yapmadığımdan, montaj yönünü bilmiyordum. Anlayabilmek için bir deney düzeneği kurdum. Diyotu bağladım. Işık yanmadı.
[attachment=1]

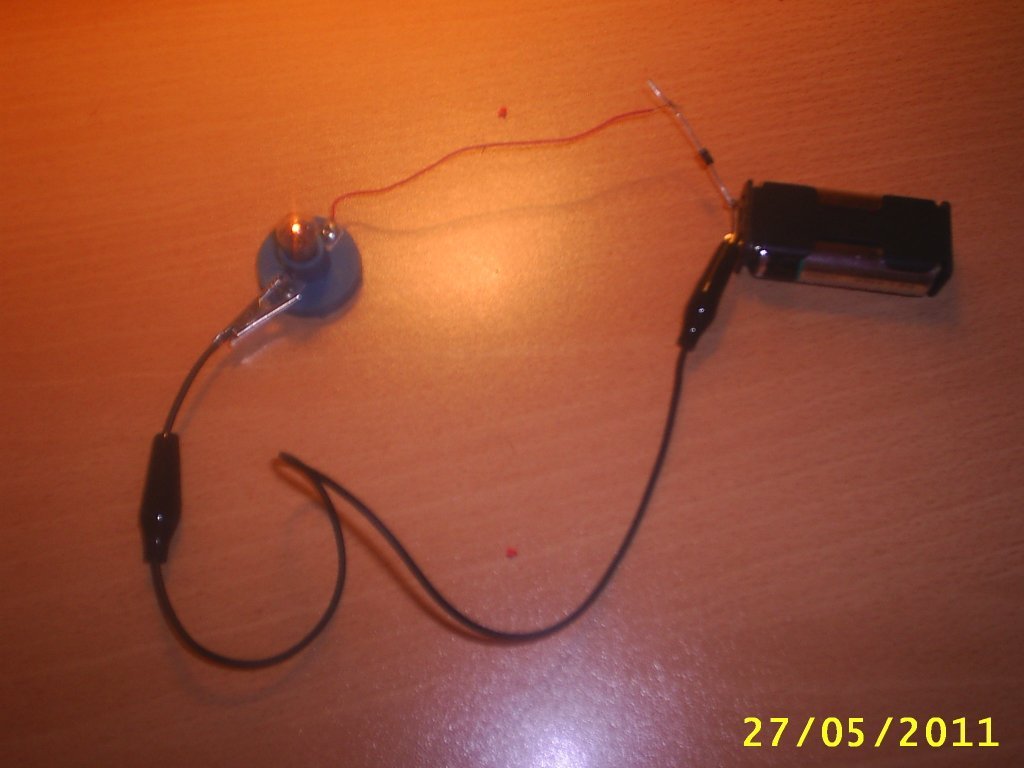

Diyotun yönünü değiştirince ışık yandı. Montaj yönüm böyle olacaktı.
[attachment=2]

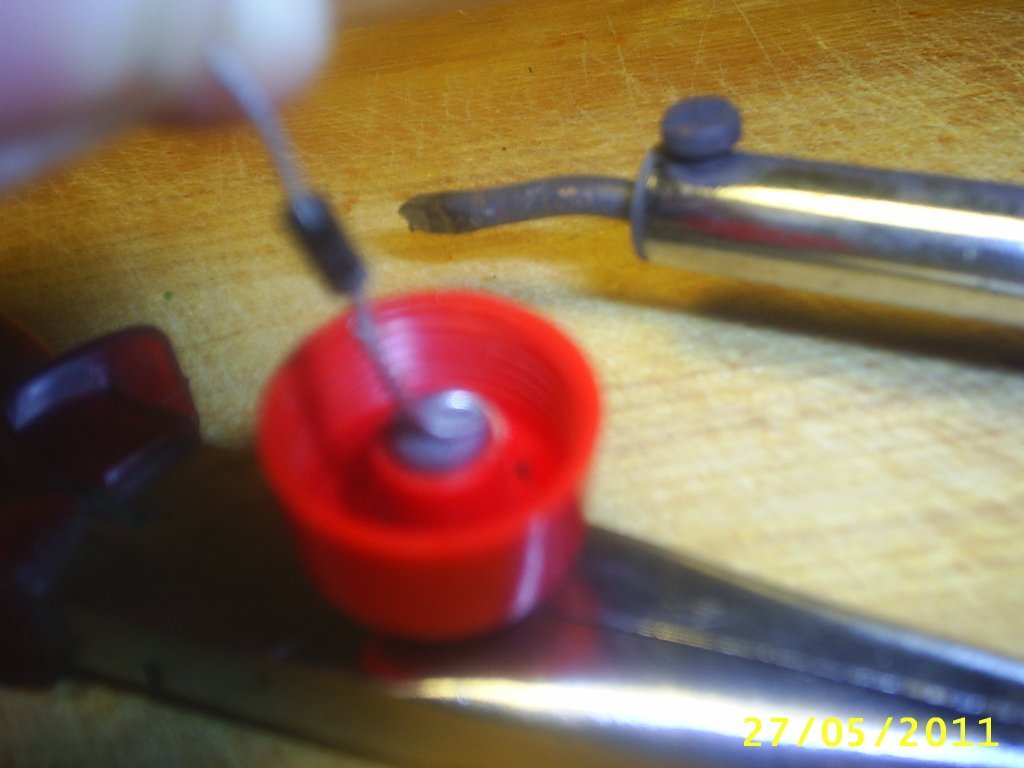

Diyotu çakmak fişinin orta kısmına lehimledim.
[attachment=3]

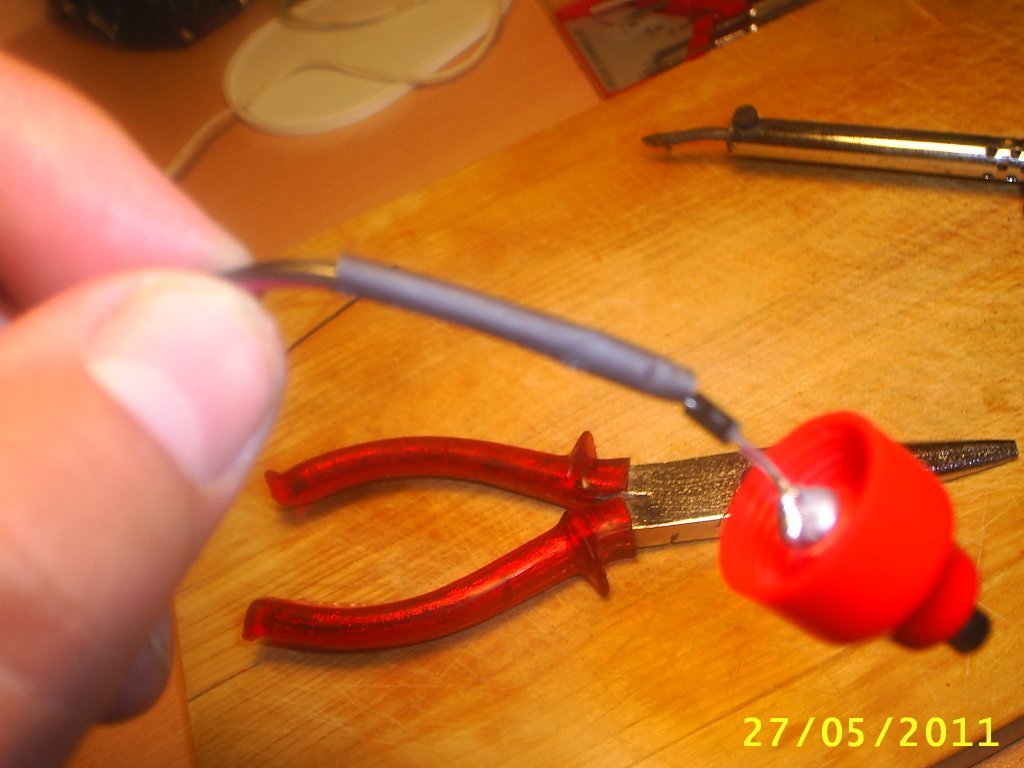

İzolasyon ve dayanaklılığını sağlamak için makaron (protech soft tube) geçirdim.
[attachment=4]

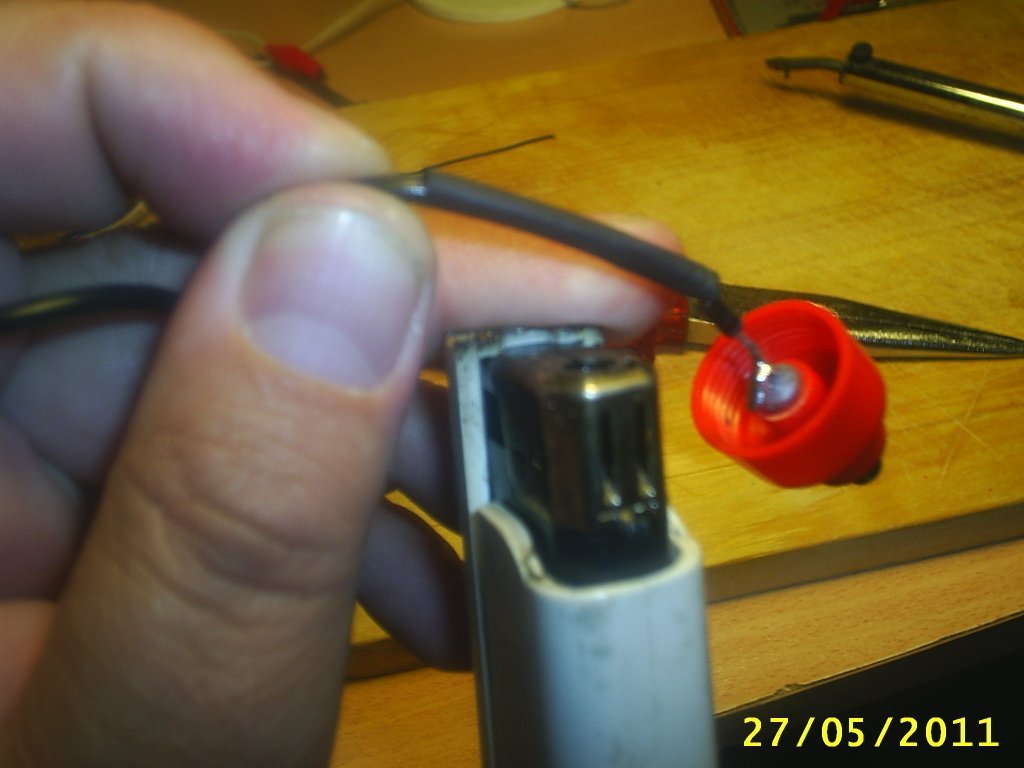

Çakmakla ısıtarak makaronun sıkışmasını ve tam mukavemet almasını sağladım.
[attachment=5]
