Merhabalar.
Sizin de dikkatinizi çekmiştir, her yerde "solar şarj aletleri" var artık.
Ama neredeyse tümü, güçsüz küçük amorf güneş panelleri kullanıyorlar. Bir tane polikristal tip gördüm onun da fiyatı epeyce yüksekti.
Peki güneşli bir günde, gece gerekli aydınlatmayı sağlayacak kadar enerji depolayabilecek "akıllı" ve ucuz bir güç paneli yapabilir miyiz?

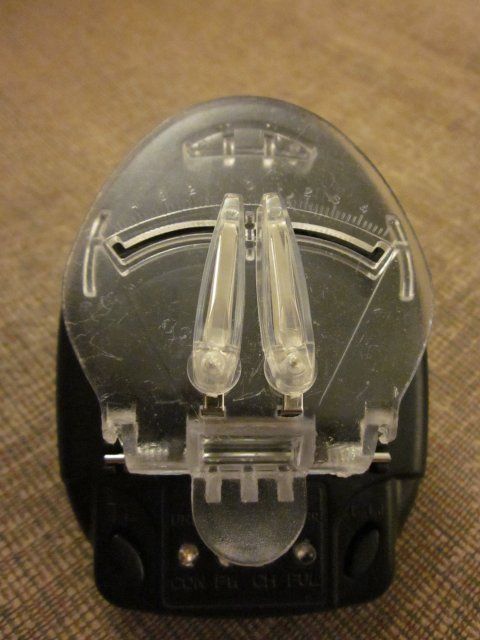

Öncelikle hafif ve küçük olmasını istiyoruz. 1W lık bir power ledi 3-4 saat kadar çalıştırabilmeli. En uygun pil Li-ion. Ancak bu pilleri tehlikesizce şarj etmek için karmaşık elektronik devrelere ihtiyacımız var. Çinliler sağolsun; cep telefonu pillerinin şarjı için "universal" şarj aletleri satılıyor her yerde ve ucuz. Bazıları pilin voltajını sürekli denetleyerek dolduğunda şarjı kesme özelliğine de sahip. Bir tane aldık:
[attachment=1]
Şarj voltajını bile kendi belirliyor ve en fazla 250mA şarj akımı uyguluyor. Denedik; çalışıyor.

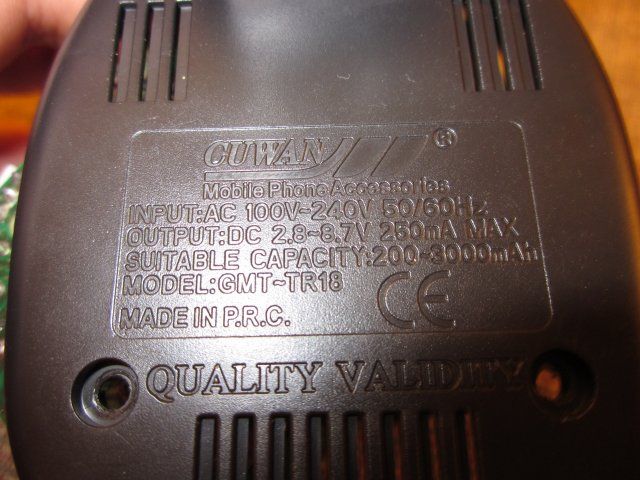

Üstündeki bilgiler aşağıda:
[attachment=2]
Fikir şu:
Aletin içerisindeki 220V alternatif gerilimi azaltan trafonun sekonder bölümündeki voltajı sağlayacak bir panel yaparız ve bu trafoyu sökerek devreyi panelden besleriz.
(Buradan sonrakiler benim kısıtlı elektronik bilgimle yaptığım yorumlar; hata varsa bilenlerin düzeltmesine / yorumlamasına çok sevinirim)

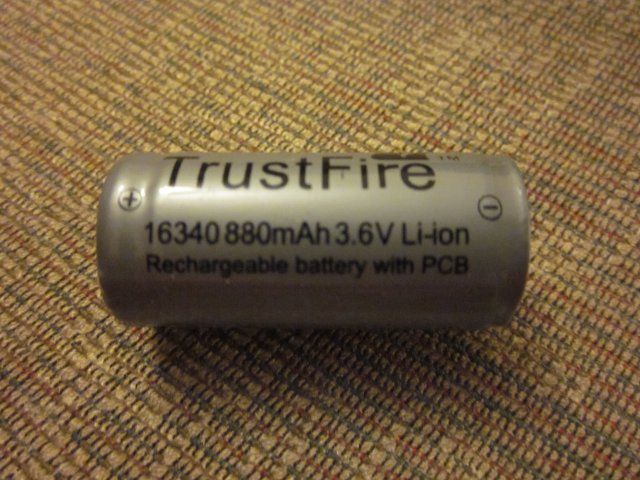

Pilin bu akıllı devre ile doğru şarj edilmesini sağlarız. 3.6V luk Li-ion pil için 4V, 250mA gerekeceği ve devre veriminin %70 kadar olduğu varsayımıyla 1.4W lık panel gücü yeterli olur ve 6 - 7 saatte 880mA lik 16340 tipi protected Li-ion pilimizi (3.2W) şarj eder.

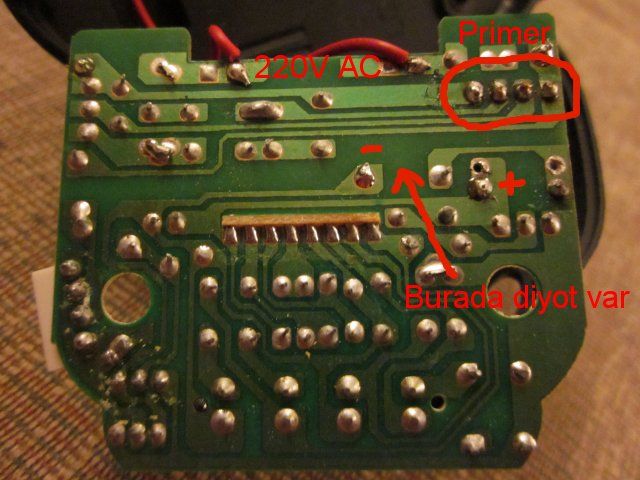

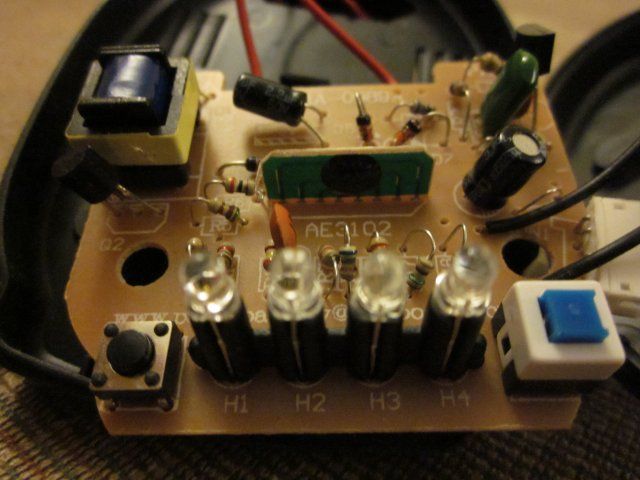

Şimdii, aleti söküp ilk şaşırma: Minicik bir trafo var üst solda görünen, demek ki çekilen güç epeyce küçük. Primer bölümünde iki değil dört uç var; demek ki iki farklı primer sargı var. Prizden gelen uçlardan bir bir diyota, diğeri bir dirence gidiyor. Sekonder bölümde boşta 9V, pil şarjdayken 5V DC ölçtüm. Trafoyu söküp sekonder bölüme güç kaynağı ile 5V verdiğimde ise devre power ışığı ve şarj lambası sürekli yandı, ancak şarj etmedi (şarj ederken yeşil ışık yanıp sönüyor normalde; sürekli yandı). Voltaj uyguladığım yerleri işaretledim.
[attachment=3]
[attachment=4]
Trafoyu geri taktığımda çalıştı. Sizce düşünce yanlış mı? AC DC çevrimini başka türlü mü yapıyor bu alet?
