Led Mini Lüks Lambası Projesi

[theta]

Ynt: Led Mini Lüks Lambası Projesi


Sağolun Ferhat Bey...
12V kurşun asit aküler için tasarlanmış ama buradaki değerleri aynen kullansak çalışmaz mı?

http://www.catamaranvega.com/elektro/docs/v4led.html



[fsirin]

Ynt: Led Mini Lüks Lambası Projesi

Devre çalışır.


Kalibrasyon için direnç değişikliği gerekecektir. Devredeki 12K ve 220R dirençlerin değerlerinde değişiklik yapmak gerekecektir. Devre yapısında değişiklik gerekmez.



[theta]

Ynt: Led Mini Lüks Lambası Projesi

İki röleli şemaya göre baskılı devreyi yaptım. Aynı boyuttaki devre üzerine bir röle daha sığdırmak kolay olmadı.
Röleleri açma kapama anahtarının iki tarafına yerleştirdim.
Epeyce uğraştırdı, umarım bu sefer sorunsuz çalışır

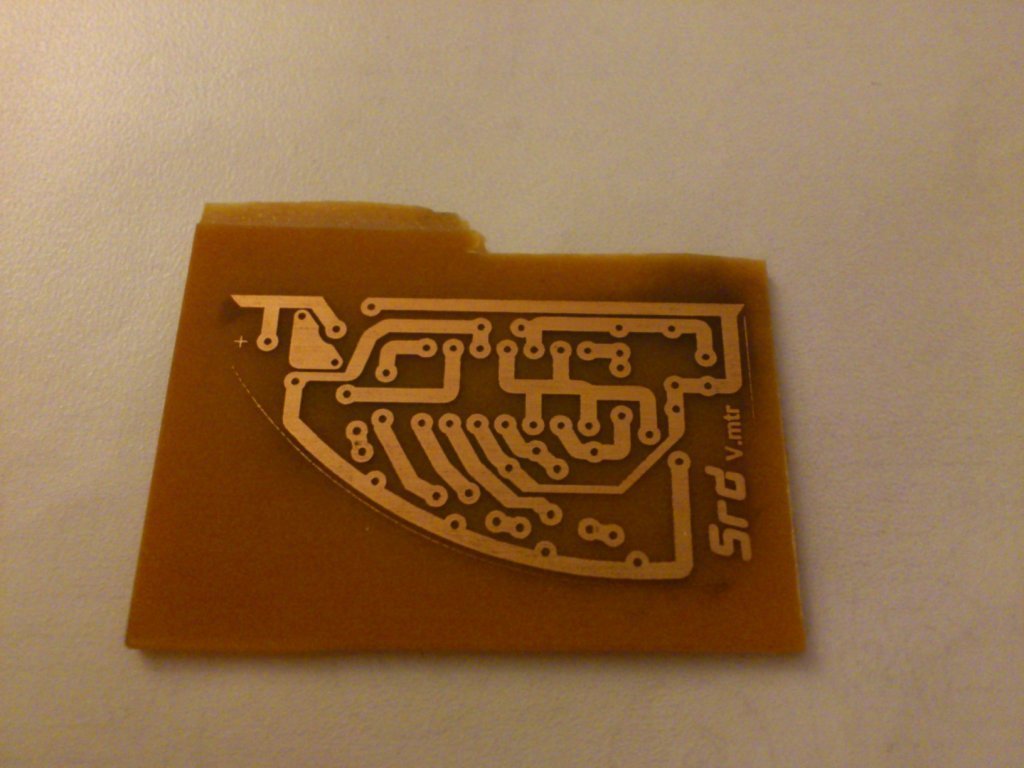

Lambanın ayaklarından ölçecek şekilde, ana baskılı devreye lehimlenebilen mevcut LM339 lu devremizi de modifiye ettim. Avantajının lamba aküden şarj edilirken araç aküsünün durumunu da gösterebilmesi olacağını düşünüyorum.

Devrelerin ham hali ekte. Yarın tamamlamayı planlıyorummm...



[fsirin]

Ynt: Led Mini Lüks Lambası Projesi

"Srd Elektronik" iş başında.


Çizim kontrolü yapmadım ama gayet güzel bir kart olarak görülüyor. Tebrikler.


Hangi yöntemle kartı hazırladınız?



[theta]

Ynt: Led Mini Lüks Lambası Projesi

Srd genel isim, yaptığım her şeyin bir kenarında vardır

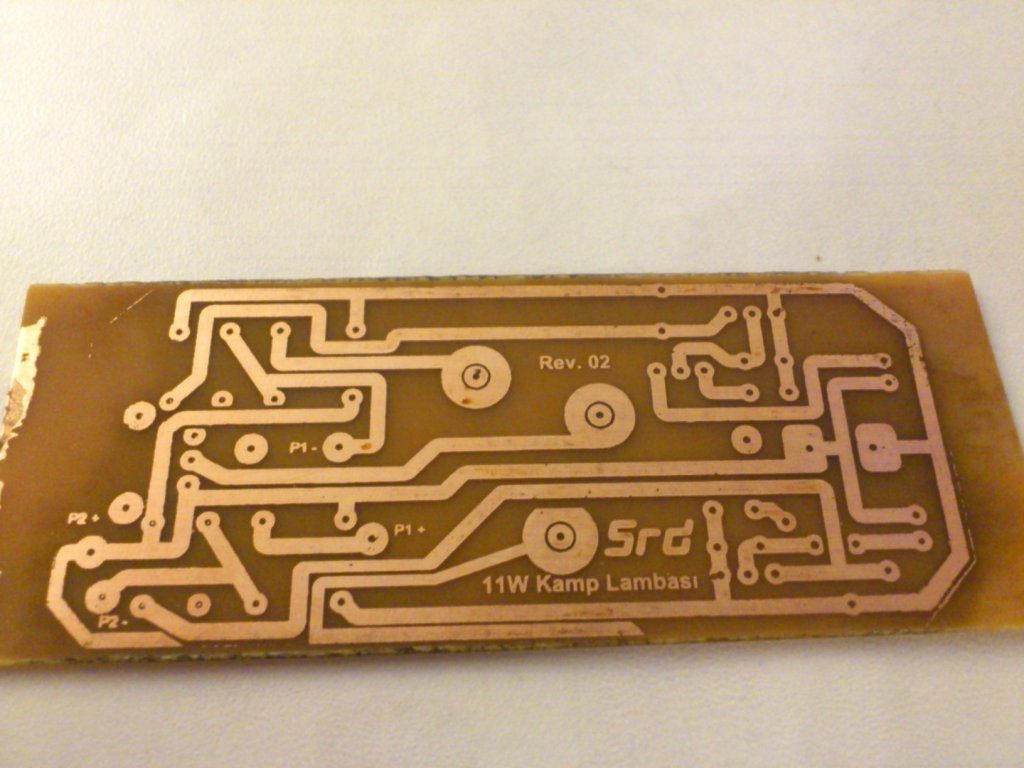

Kartları internetten öğrendiğim bir yöntemle yapıyorum; devreyi CAD programlarıyla çizip lazer yazıcıda asetat kağıdına basıyor ve ütüyle bakıra transfer ediyorum.
Tuzruhu ve hidrojen peroksit karışımıyla açıkta kalan bölümleri eritiyorum.
Bir kaç püf noktasına dikkat edersem incecik detaylar bile başarılı olarak çıkıyor.

Bir de elektronikten anlayıp ne yaptığımı bilsem



[theta]

Ynt: Led Mini Lüks Lambası Projesi

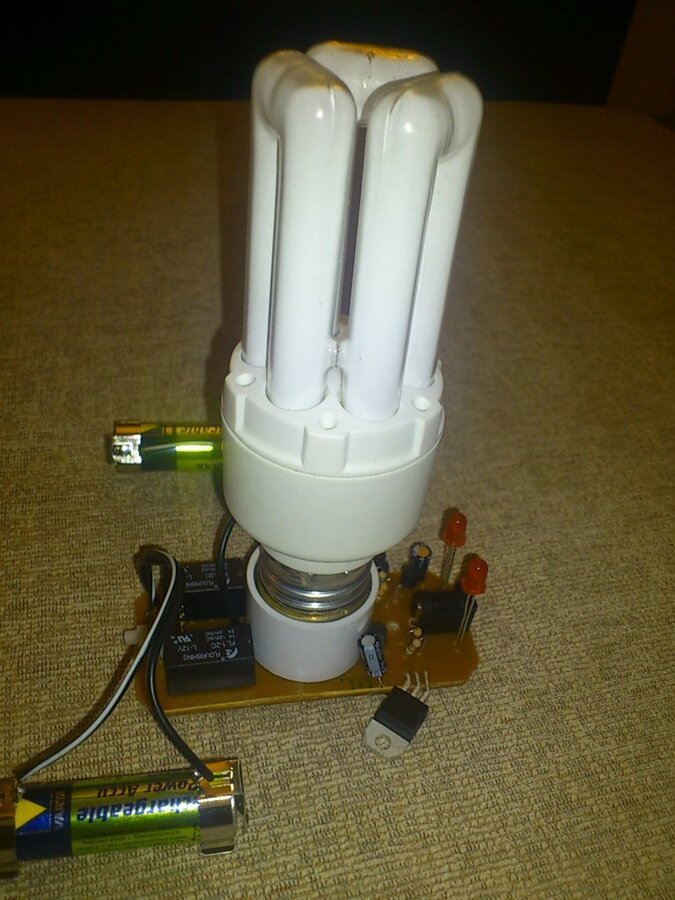

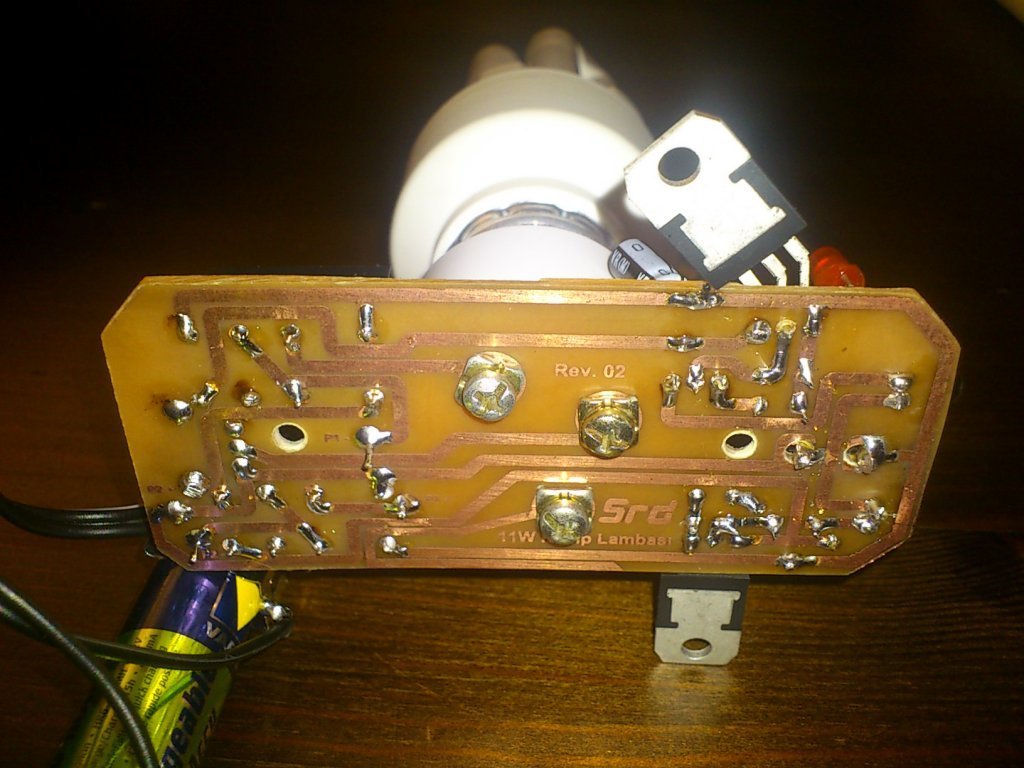

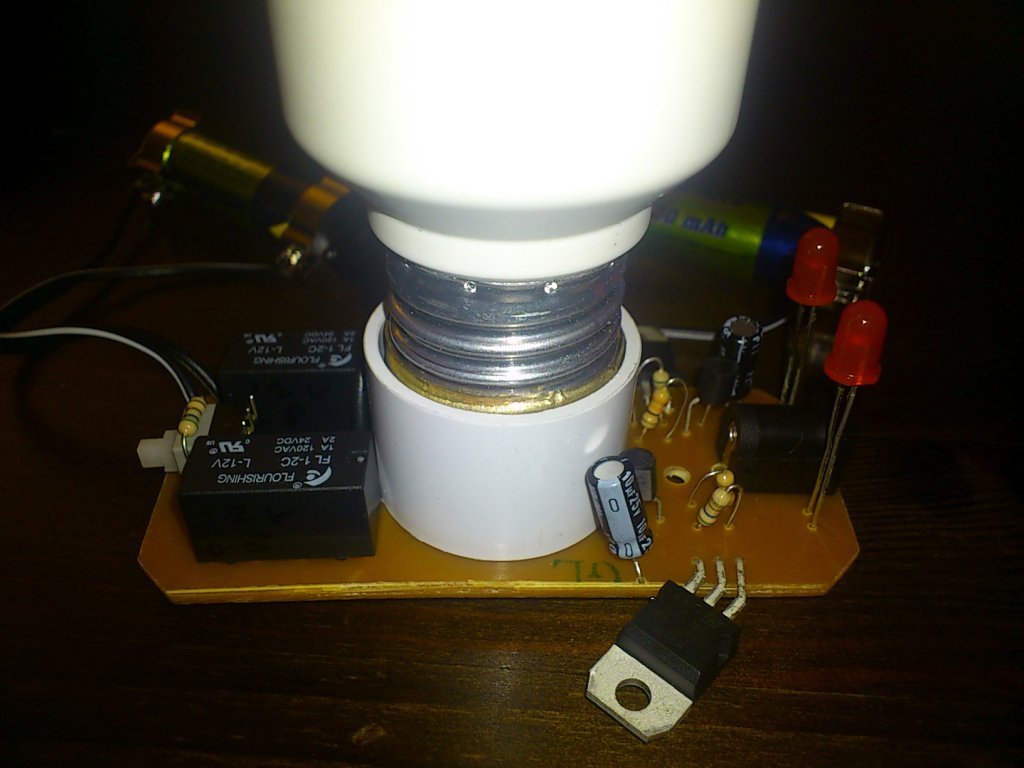

Yeni devrede tüm sorunlar çözüldü


1. Şarj devreleri 223mA sabit akım veriyor (5.6ohm direnç kullandım, 2500mAh pil alırsam 5ohm luklarla değiştireceğim)
2. Floresan lamba şarj varken de yokken de sorunsuzca çalışıyor
3. Her iki şarj devresi de sadece pilleri takılıyken şarj ediyor
4. Şarj takılı değilse piller üzerinden rölelere akım gitmiyor
5. Rölelerin ikisi birden sadece 34mA fazladan akım çekiyor
6. Lamba kapalıyken pillerle tüm bağlantı röle üzerinden kesildiğinden kaçak akım da yok...

Yapmak istediğimiz her şey oldu yani

Resimler aşağıda...

Lambanın önemli bir parçası da şarj göstergesi olacak;

Devre çalışır.

Kalibrasyon için direnç değişikliği gerekecektir. Devredeki 12K ve 220R dirençlerin değerlerinde değişiklik yapmak gerekecektir. Devre yapısında değişiklik gerekmez.

Ferhat Bey direnç değerleri konusunda yardımcı olur mu bize acaba



[fsirin]

Ynt: Led Mini Lüks Lambası Projesi


Tebrik ediyoruz Serdar Bey.


5 ohmluk direnç değeri bence çok problem değil. Zaten 5 ohm standart direnç değil. 4.7ohm bulursunuz. Şanslıysanız 5.1ohm da bulabilirsiniz. 2500mAh pil 250mA ile 15 saatte şarj olur. Siz ona 223mA verirseniz, 17 saat zaman verirsiniz olur biter. Pilleriniz de bundan memnun olur.


Şarj göstergesinin kalibrasyonu için size bir ödev, devrenin çalışıyorken bir testini yaparsak en doğru kalibrasyonu yaparız. Piller tam şarjlı iken belirli zaman aralıklarıyla piller bitene kadar gerilimleri ölçülmeli. Böyle yaparsak hangi gerilimde % kaç doluluk var tam olarak çıkar. Deşarj akımımız da devremize göre olmuş olur. Bunu yapmazsak, tahmini olarak 1.25V gibi tam dolu gerilim 1.1V gibi tam boş değerine göre hesap yapabiliriz. Ne dersiniz?

Yeni devrede tüm sorunlar çözüldü


1. Şarj devreleri 223mA sabit akım veriyor (5.6ohm direnç kullandım, 2500mAh pil alırsam 5ohm luklarla değiştireceğim)
2. Floresan lamba şarj varken de yokken de sorunsuzca çalışıyor
3. Her iki şarj devresi de sadece pilleri takılıyken şarj ediyor
4. Şarj takılı değilse piller üzerinden rölelere akım gitmiyor
5. Rölelerin ikisi birden sadece 34mA fazladan akım çekiyor
6. Lamba kapalıyken pillerle tüm bağlantı röle üzerinden kesildiğinden kaçak akım da yok...

Yapmak istediğimiz her şey oldu yani

Resimler aşağıda...

Lambanın önemli bir parçası da şarj göstergesi olacak;

Ferhat Bey direnç değerleri konusunda yardımcı olur mu bize acaba



[theta]

Ynt: Led Mini Lüks Lambası Projesi

Sanırım dediğiniz gibi gerçek hayatta ölçüm yapmak en doğrusu olacak.

Demekki önce pilleri temin edeceğiz... :
Elimde 4 adet 2650mAh Energizer pil var; paketi açılmamış. Bunları kullanırsam tam güçte 3, yarım güçte 6 saat çalışır lambamız.
7 tane daha aynı pilden bulmaya çalışacağım yarın. Sonrasında pilleri şarj edip 3 saat içinde en az her 45 dakikada bir ölçüm yapar sonuçları yazarım...



[theta]

Ynt: Led Mini Lüks Lambası Projesi

Dün Perpa ya uğrayıp pilleri aldım.
Anladığım kadarıyla şarjlı pillerde en iyi marka Varta bu arada. Varta bir yana diğerlerininin tümü öbür yana gibi bir eğilim var satıcılarda.
Ben energizer 2650mAh e devam ettim elimdekilere uyum açısından.

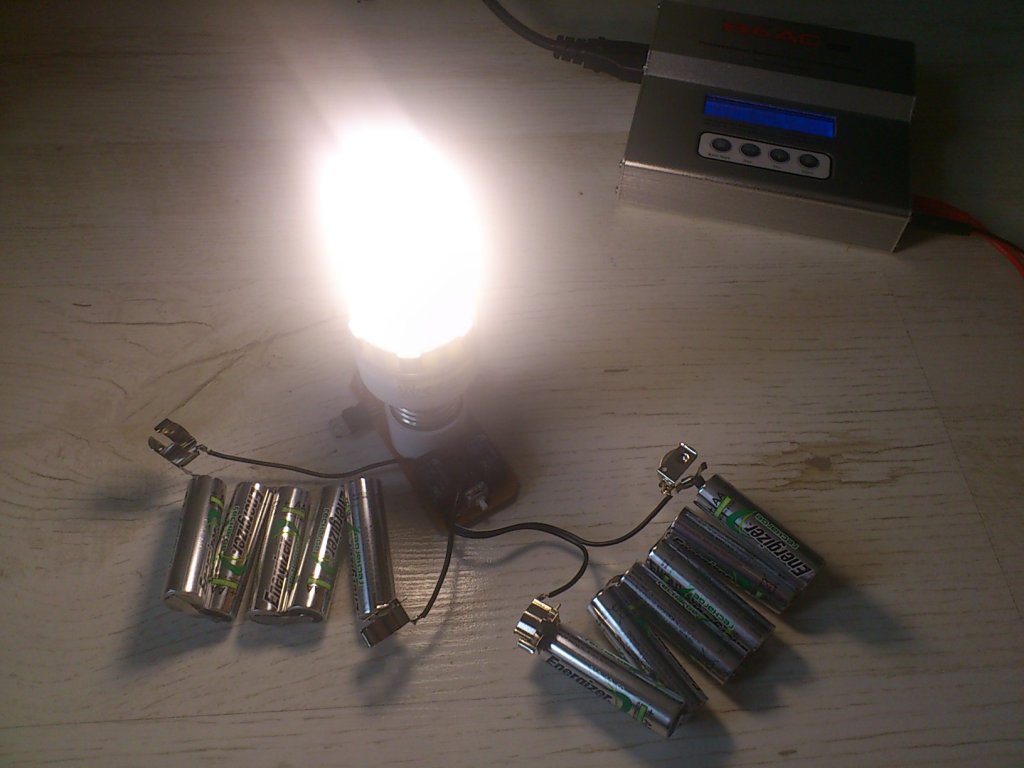

Pilleri 5+6 iki palet halinde gruplattım punta kaynağıyla.
Akşam Imax B6 şarj aletini maksimum 1A ayarlayarak şarja bıraktım. Sabah yüklenen şarj miktarını 2796mAh olarak veriyordu cihazın göstergesi.
Lambayı yüksek güçte yakarak her 10 dakikada bir yükten hiç ayırmadan pil grubunun gerilimi ölçtüm.
Tam şarjlı durum 15.0V, bitmek üzere durumu 12.5V gibi olamlı sanırım. Ama ara değerler biraz zor belirlenecek gibi, çünkü voltaj değişimi çok az hatta belkide kullandığım voltmetrenin hassasiyetinden biraz tutarsız.
Değerler ekteki dosyada...



[theta]

Ynt: Led Mini Lüks Lambası Projesi

Ve tabii resimlerrrr:



[theta]

Ynt: Led Mini Lüks Lambası Projesi

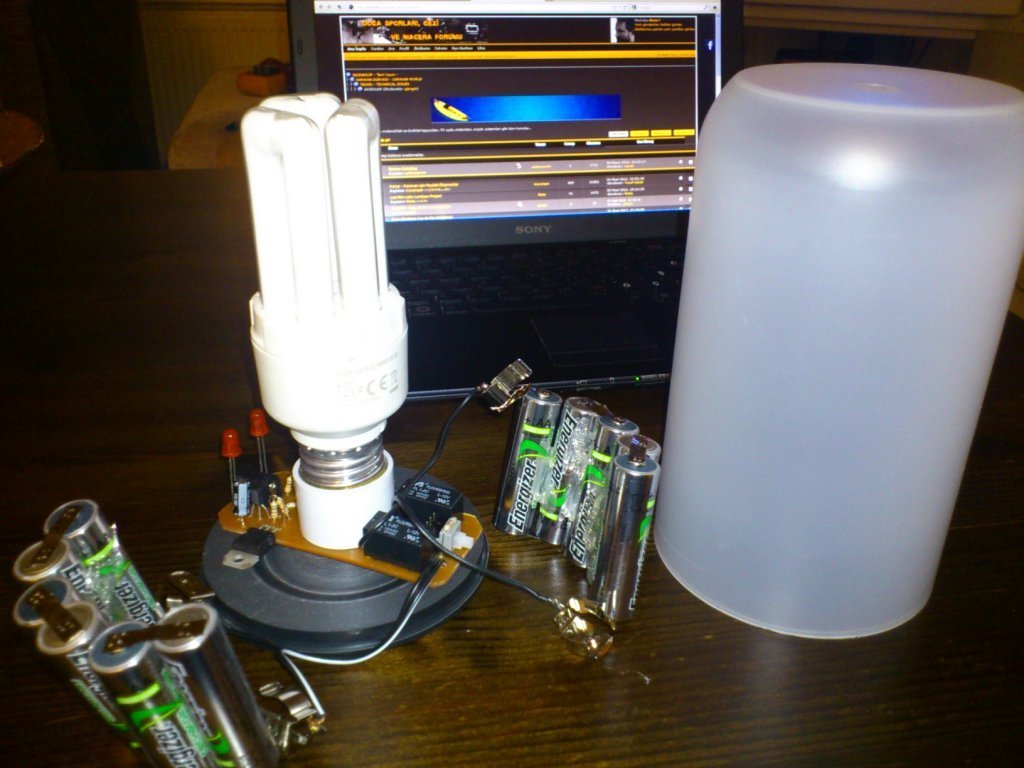

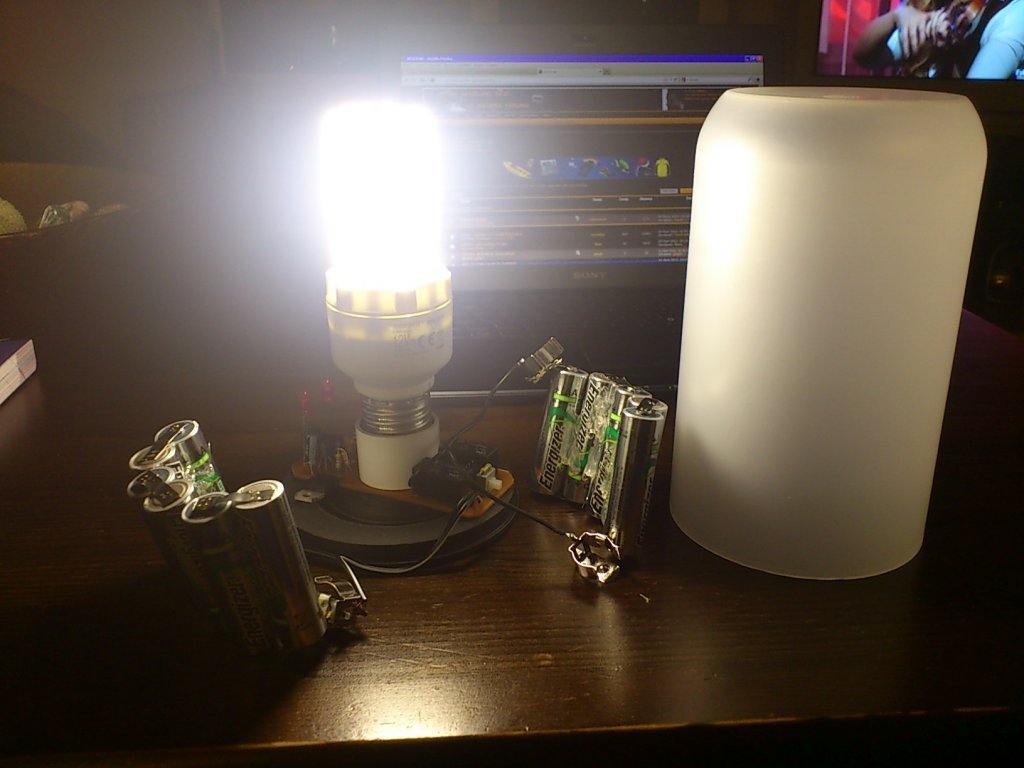

Bu akşam gövde üzerinde çalıştım.
Dış gövdeyi oluşturacak plastik kavanozu tornada kestim.
Her şeyi taşıyacak alt kapağı da siyah bir PVC levha parçasından tornaladım.
İki pil grubunu gövdenin içine oturacak şekilde birbirlerine yapıştırdım.
Şarj ledleri ve göstergesi içerden yarı şeffaf gövdede ışıldayacak, kendileri görünmeyecek.

3mm paslanmaz vidalarla parçaları birbirine bağlayacağım...



[fsirin]

Ynt: Led Mini Lüks Lambası Projesi

Şehir dışındaydım yeni geldim.


Fotoğraflarda da arka planda, gezenbilir görülüyor.


NiMH pillerde gerilim düşümü zaten oldukça azdır. Pil bitiyorken düşüş hızlanır. Genellikle 1.1V'a inen pil bitmiş demektir. Bununla birlikte tüketilen akım miktarı da pil gerilimini bir miktar etkiler.


Ölçü aletindeki ufak kararsızlıklar sonucu etkilemiş. Buna genellikle kademe seçim anahtarı neden oluyor. :-\


Benim önerim ölçülen değerlere göre, doluluk oranları için gerilimler aşağıdaki gibi seçilebilir.
Buna göre yaklaşık 4 ölçümde bir alınan değer işimize yarayacak. Kararsız bölgeyi de tahmin ile idare ediyoruz.
13.7V ve üzeri tam dolu 4 ledde yanacak.
13.5V 3/4
13.3V 2/4
12.9V 1/4
12.9V'un altına indiğinde bütün ledler sönmüş olacak. Zaten 12.1V'un altında da ampul sönecek. [SIZE=78%] [/SIZE]



[theta]

Ynt: Led Mini Lüks Lambası Projesi

Hoşgeldiniz
Daha arkada da süper kalite ölçü aleti görünüyor; sarı olan...
Ölçümleri yaparken her seferinde aleti açıp kapayarak hata yaptım. Sürekli bağlı bırakıp zamanı geldikçe değerleri okusam daha iyi olacaktı... :



[theta]

Ynt: Led Mini Lüks Lambası Projesi

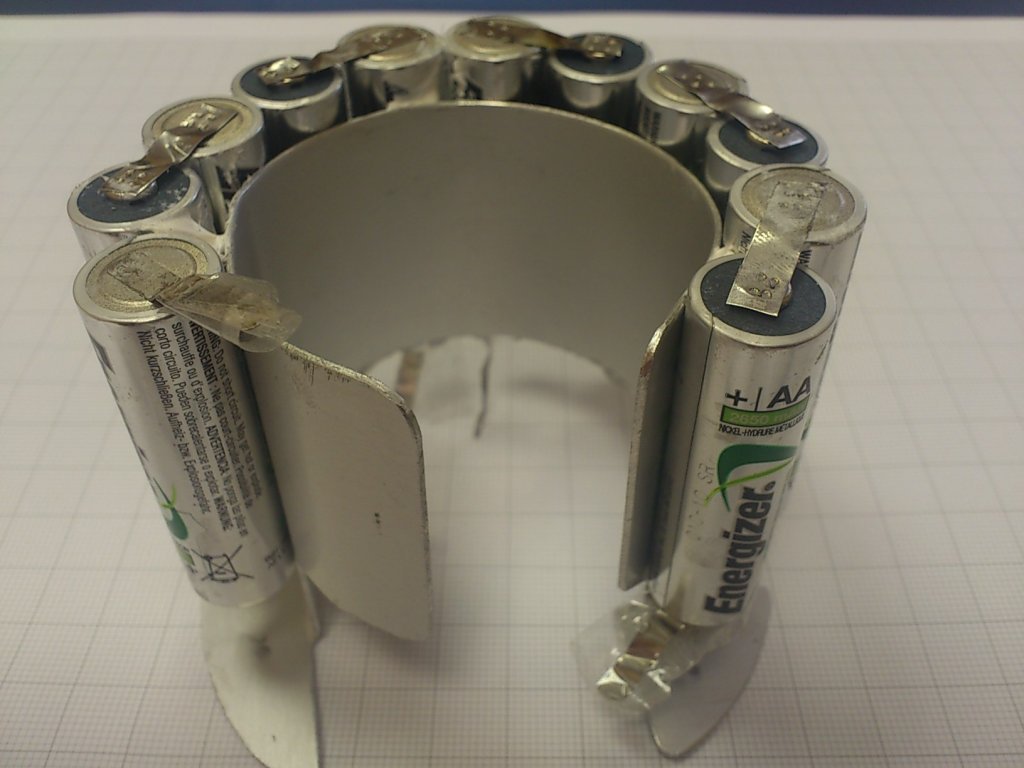

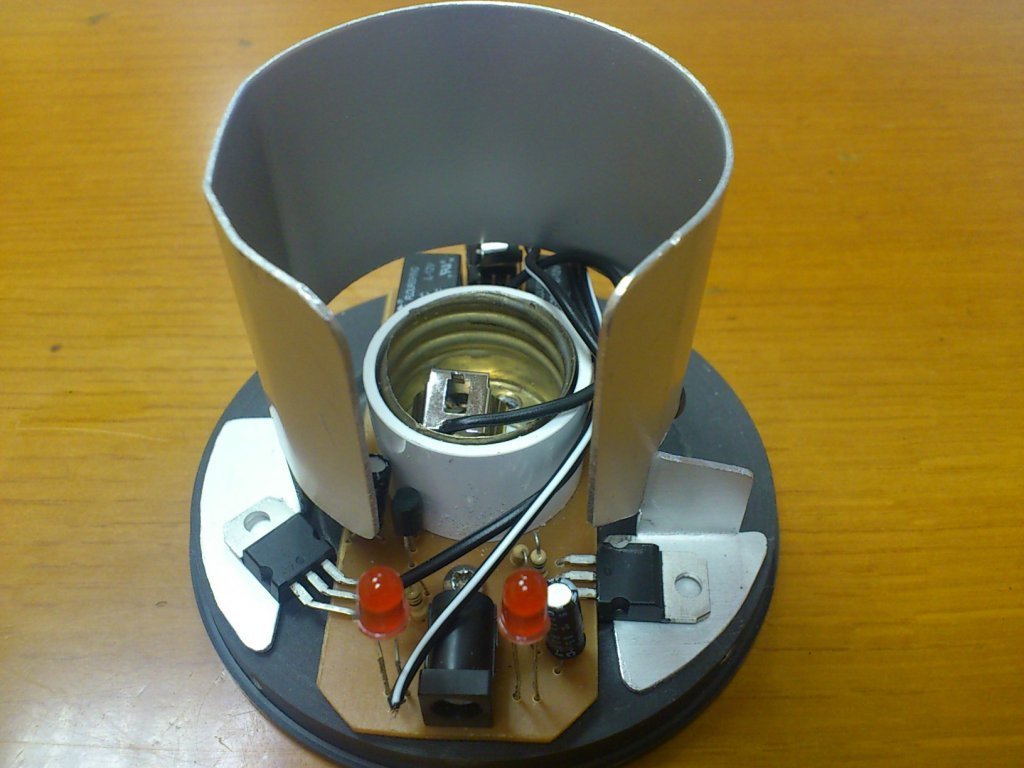

Dün akşam pilleri lamba içinde sabitlemek için kullanacağım aluminyum parçayı tasarladım. Aynı parça entegreleri soğutmak için de kullanılacak.
Piller dıştan bu sacın etrafına sika macun ile yapıştırılacak.

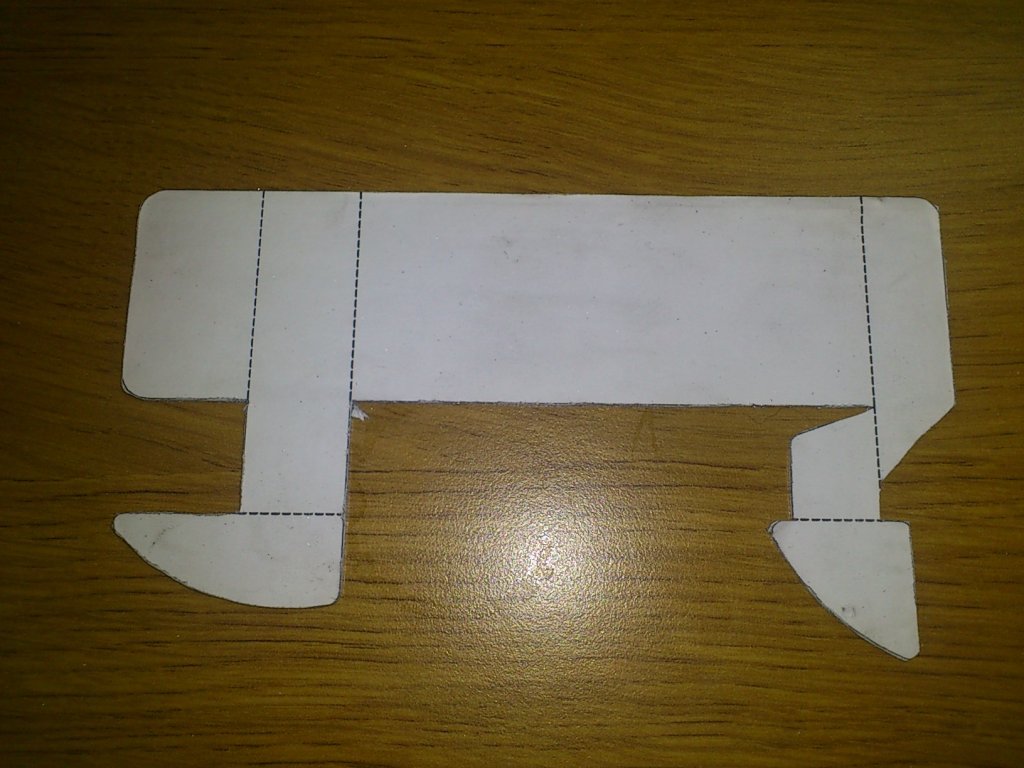

Bu arada düzensiz şekilli malzemeleri kesmek için kullandığım basit ama verimli bir yöntem var: Tasarladığınız şekli ölçekli olarak bilgisayarda çizip kağıda basıyorsunuz. Sonra bu kağıdı kesmek istediğiniz malzemeye yapıştırıp kontürleri kesiyorsunuz. Gerekiyorsa da eğe ile düzeltiyorsunuz.
Harika sonuç veriyor.
Pil desteği/soğutucu yapım aşamalarının resimleri aşağıda:



[theta]

Ynt: Led Mini Lüks Lambası Projesi

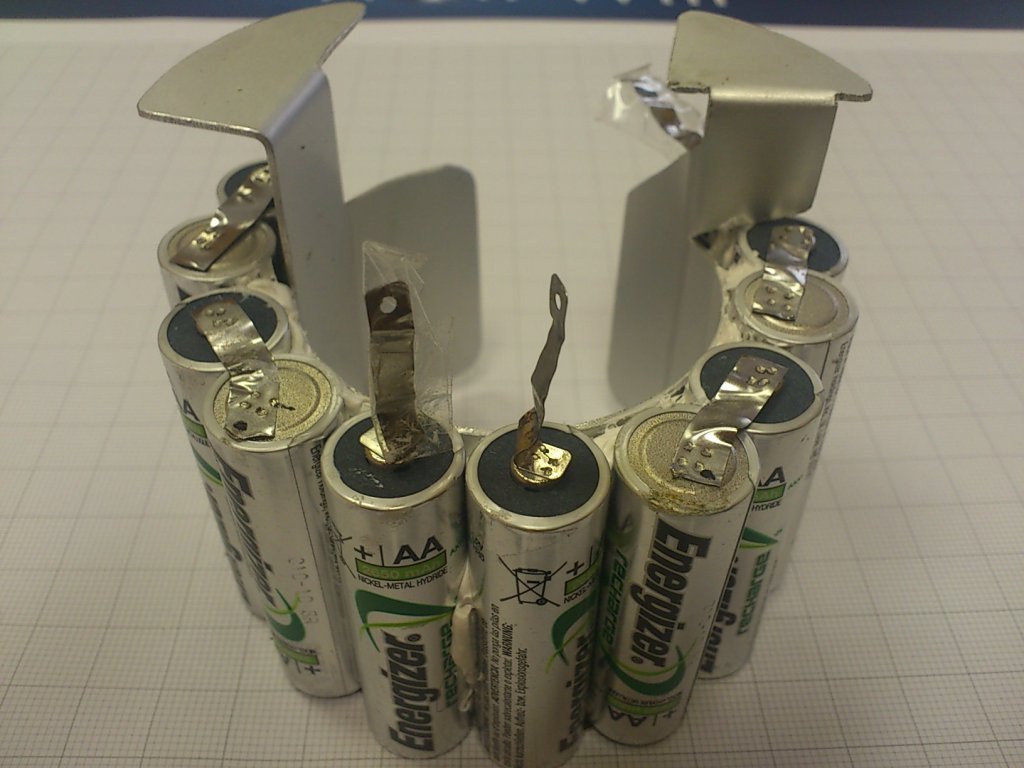

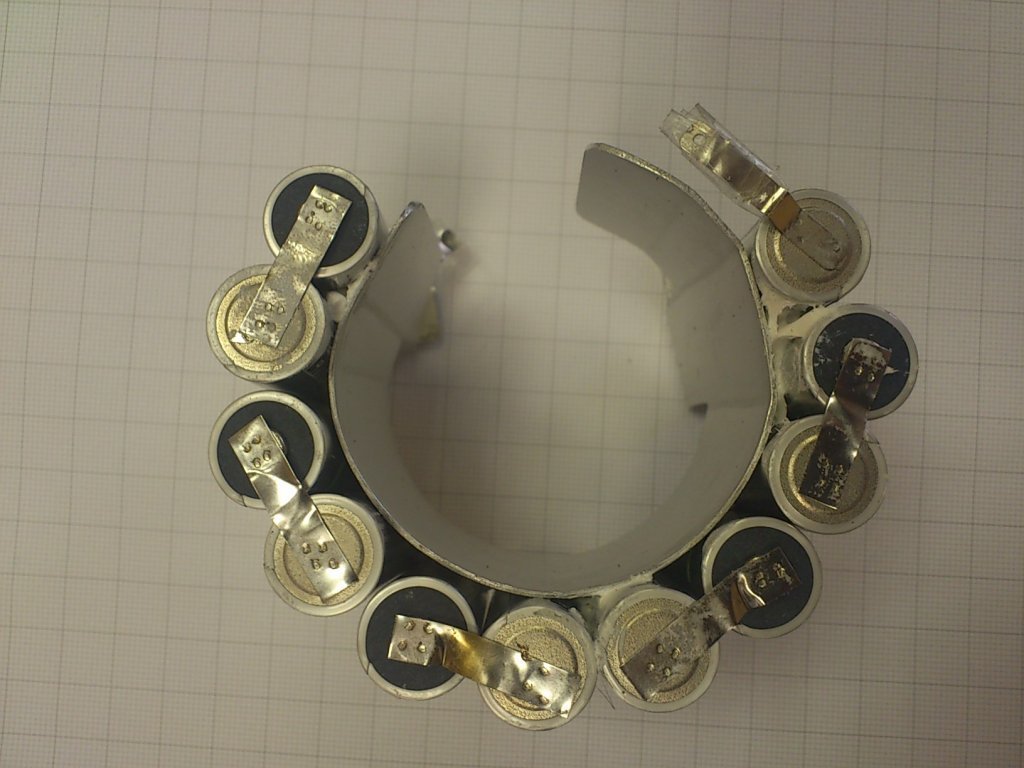

Pil gruplarını sika 252 ile yerlerine yapıştırdım ve lambayı monte ettim. Ancak sorun çıktı. Hem şarj devrelerinin biri çalışmadı hem de lamba yanmamaya başladı.
Uzun uğraşılardan sonra sorunun kaynağını buldum: rölelerden biri doğru çalışmıyormuş...

Neyse, bu akşam hem röleyi hemde 2650mAh pillere uygun olarak dirençleri değiştireceğim.

Buna göre yaklaşık 4 ölçümde bir alınan değer işimize yarayacak. Kararsız bölgeyi de tahmin ile idare ediyoruz.
13.7V ve üzeri tam dolu 4 ledde yanacak.
13.5V 3/4
13.3V 2/4
12.9V 1/4
12.9V'un altına indiğinde bütün ledler sönmüş olacak. Zaten 12.1V'un altında da ampul sönecek.

Ferhat Bey, şarj kontrol devresinin elemanları konusu ile ilgilenebildiniz mi? Ne değerde dirençler ve trimpot kullanmalıyım? Lambamız güdük kalmasın

Pilleri yapıştırıken lastik bantla sac parçaya sardım, istediğim pozisyona getirince altlarına yapıştırıcı sıktım. Dikkat edilmesi gereken bir konu kazara oluşan kısadevreler. Benzer şeyler yapacaklara açık uçları bantlamalarını hararetle tavsiye ederim...

Resimler aşağıda:



[fsirin]

Ynt: Led Mini Lüks Lambası Projesi

Ferhat Bey, şarj kontrol devresinin elemanları konusu ile ilgilenebildiniz mi? Ne değerde dirençler ve trimpot kullanmalıyım? Lambamız güdük kalmasın

Elinize sağlık süper bir tasarım oldu.


Tamam, direnç hesabına bir bakayım. İş güçten pek ilgilenemedim.
