'' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

[yavuz-çelikel]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

bekliyorum resimleri



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

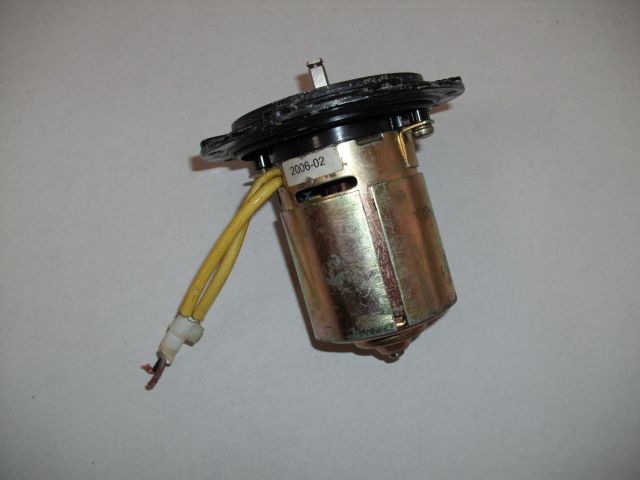

Arkadaşlar bana gelen motor bu. 6,5 cm. çaplı ve yaklaşık 9 cm. boyunda. Haznesinden çıkarılınca üzerindeki bilgileri yazacağım dedim ama maalesef sadece 2006/2 diye üretim tarihinden başka bir bilgi yok. Yalnız yukarıda Çağla arkadaşımın yazdığı gibi buna "sintine motoru" deniyormuş. Motor küçük ama gayet kuvvetli.

[attachment=1]

[attachment=2]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Arkadaşım Yunus usta motoru matkaba bağlayıp çeşitli ampullerde 300 ve 700 devirlerde yakıp yakmayacağına dair denemeler yaptı. Aşağıdaki resimde bir otomobil far ampülü var. Arkadaşım yaklaşık 700 devirde UZUN FARI yakarken ben görüntüledim.

Aslında far çok kuvvetli yanıyor fakat fotoğraf makinasının flaş patlamasından belirgin çıkmamış. Hem kısa farı, hem de uzun farı aynı anda bağladık ve ikiside bu motorla çok güzel yandı.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Uzun far yanarken görünen güç.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Yapılacak düzenekte, pervane dişlisi büyük ve ayrı olacak. Bu motora 32 mm. çapında bir küçük dişili hazırladık. Fakat pervane dişlisi motorun balansını bozmasın diye bu dişli, iki rulman arasına bir mil üzerine yerleştirildi. Bu milin içi tornada oyuldu. Motor milinin ucu buraya monte edilecek şekilde ayarlandı. Böylece yük sadece bilyalara binecek motor zarar görmeyecek.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

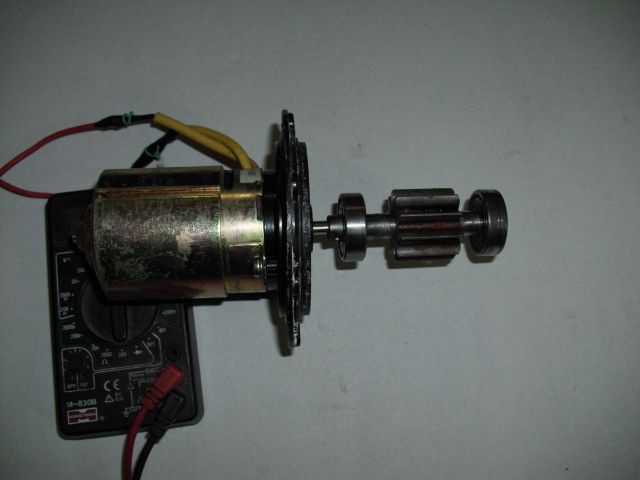

Yani motora bu şekide montaj yapılıyor. Mil içine açılan yatağa kenerdan bir vida yatağı açıldı ve 3 alyan ile sıkılan mini sıkma vidası yerleştirildi. Bu vida motor takılınca motor milini sıkmak için yapıldı.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Tabiki bütün hazılanan parçalar, yapılacak olan bir dikdörtgen şaseye montaj yapılacak. Bu rulmanların sabit ve verimli çalışması için her rulmana aliminyum yatak yapıldı. Bu aliminyum yataklarda şaseye montaj için vida delikleri bulunan küçük saç ayaklara vidalanacak. Dağınık vaziyette görülüyorlar.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Bütün parçaların toplanmış hali. Küçük vida delikli saç ayaklar, hazırlanan şaseye ölçüsüne göre kaynak yapılacak.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

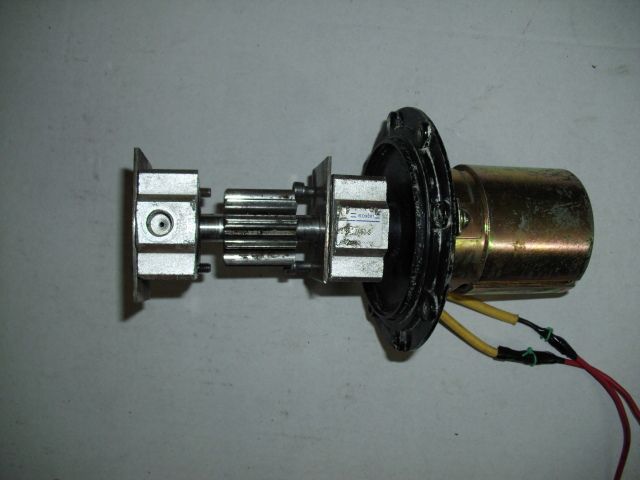

Hazırlanan bu kısım tamamlandı ve motorla beraber son halini aldı.

[attachment=1]



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Bundan sonraki çalışmalarımızda İnşallah, pervane + büyük dişli + iki rulman ve rulman mili bölümünü yapmaya çalışacağız. Ayrıca motorun ürettiği güç için araya bir TRAFO konulacak.

Allah'a emanet olun.



[asil_1]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Yani motora bu şekide montaj yapılıyor. Mil içine açılan yatağa kenerdan bir vida yatağı açıldı ve 3 alyan ile sıkılan mini sıkma vidası yerleştirildi. Bu vida motor takılınca motor milini sıkmak için yapıldı.

[attachment=1]

Talha bey merhaba projenizi ilgiyle takib ediyorum. Sıkma vidasoı (setskur)yerine kama kullansaydınız daha sağlam olurdu.Yani erkek ve dişi mile kama yatağı açtırıp kama koysaydınız daha sağlam olurdu. Siz de Allaha emanet olun..



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Sabahattin bey dediğiniz doğru. Fakat kullandığımız mil çelik, o yüzden bu yola başvurduk. Milin kalınlığı yanılmıyorsam 8 veya 9 mm. Zor işlendiğinden bu şekilde yapmaya karar verdik.

Fakat başarılı olduk çok şükür.



[yavuz-çelikel]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

büyük dişli ufak dişliyi çevirdiğinde tork yükselecektir. oda sadiskur vidanın sıyırılmasına sebep olur ileride.Hele böyle bir çalıştırında daha sonra kama vs. detaylara girersiniz.



[assuva]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

büyük dişli ufak dişliyi çevirdiğinde tork yükselecektir. oda sadiskur vidanın sıyırılmasına sebep olur ileride.Hele böyle bir çalıştırında daha sonra kama vs. detaylara girersiniz.

Yavuz bey büyük dişli küçük dişliyi çevirdiğinde hızın artıp, gücün düşmesi gerekir, tersi olsaydı tork artardı. yanılıyormuyum :



[yavuz-çelikel]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Yavuz bey büyük dişli küçük dişliyi çevirdiğinde hızın artıp, gücün düşmesi gerekir, tersi olsaydı tork artardı. yanılıyormuyum :

dediğiniz doğrudur ancak ben sadiskurun üzerine düşen gücün devir fazlalığından dolayı artacağını düşünmüştüm.



[SUVARİ]

Ynt: '' Küçük Rüzgar Jeneratörü '' Nasıl Yapılır ?

Motor milinin bir kenarı düz, yuvarlak olsaydı sıyırabilirdi. Motor milini zayıflatmak istemedik ileride sorun olabilir diye.
