Kendi Karavanını Yapanlar; İveco 15.6 (Aka)

[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

İş çıkarma milletin başına.İnsanlar henüz birini bitirmedi,sen iş komayıp çıkartıyorsun!Sevgiler.

Neyi deniyosun ki bitmedi ??, ben sonuçta keyfe keder çalışıyorum, domates, biber, bahçe, tavuk işlerimin yanına extradan bunlarıda sıkıştırıyorum. taş atmayı bırakta ne alemdesin onları yaz , hala yığınla eksiğin olduğunu biliyoruz, ama bakıyorum hiç sesin çıkmıyor.



[TUGAY58]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)


Abi yine icat,lardasın hadi kolay gelsin



[Turan YUCEL]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Ağabey ellerinize sağlık harika olmuş sağlıktan kullanın.

Selamlar Saygılar Turan



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Teşekkürler arkadaşlar.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Tugay, amaç yaşamı kolaylaştırmak, valla sadece kendim için uğraşıyorum, bu arada faydalı olabilecekleri paylaşıyorum işte.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

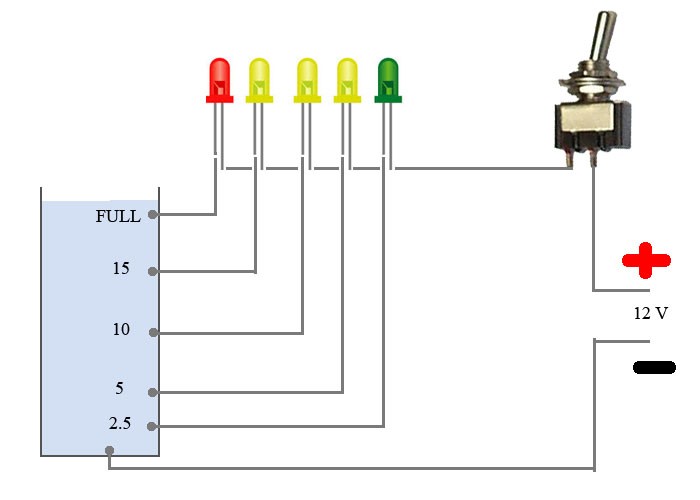

Su depomuzun göstergesinin açık şeması.
Elektronikle uğraşanların bildiği, çok basit ve her isteyenin yapabileceği bu şemayı anlaşılır olabilmesi için düz sembollerle çizdim.
öncedende anlattığım gibi bağlantı sırasında led lerin uzun ve kısa bacaklarına dikkat edilmesi gerekiyor, şemada uzun ve kısa olarak çizdim,
Ben göstergemde toplam 5 kademe seçtim, bunlar 2.5 , 5, 10, 15 ve 20 LT olarak, fakat istenirse sadece kırmızı olan led kullanılarak sadece full olduğundada görmek mümkün.
Devredeki anahtar, ledlerin sadece dolum anında yanması veya ne kadar su kalmış bakılması için o anda açılır olmasını sağlar, sürekli yanık bırakmak bana göre gereksiz.
Devre şöyle çalışıyor, suya bir noktadan EKSİ voltaj veriyoruz, tüm ledlerin bir ucunada anahtardan geçirip ARTI voltaj veriyoruz, suyu devreyi tamamlaması için iletken olarak kullanıyoruz, önceden litresine göre belirlediğimiz noktalara ulaşan su devreyi tamamlayarak ledin göstermesini sağlıyor.
Normalde led 2 volt ile yanar, fakat bir burada suyun kötü bir iletken olmasından dolayı 12 volt kullanıyoruz,
Suyun içindeki gösterge çubuğunu nasıl yaptığımı, bittiğinde anlatırım.



[theta]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

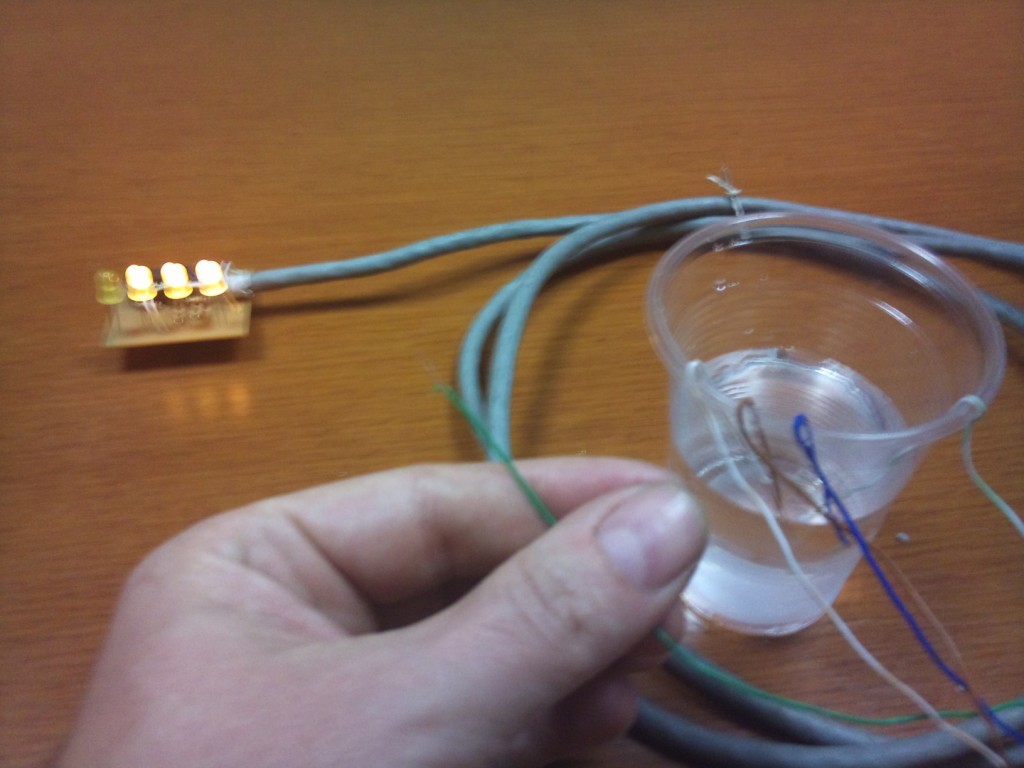

Bir ara denemek için seviye göstergesi yapmıştım ben de aşağıdaki sayfadan yararlanarak.
Gezenbilirde paylaştım mı hatırlamıyorum.
http://www.catamaranvega.com/elektro/docs/susev.html

Sizinki çok daha basit, çalışmasında bir kararsızlık (nemden dolayı yanmaması gereken bir ledin yanması vb.) olabilir mi?
Fark yoksa devre ile boşuna uğraşmışım



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Serdar bey, linkteki devreyi inceledim, temelde her ikiside aynı devre, oradaki koplikesi, benimki basit olanı, kararsızlık olayına gelince, siz IC 4066 kullanmışsınız, 4066 nın girişi ( mV ) milivoltlar seviyesindedir, kararsızlığı önlemek için 1M direnç kullanılmış,
Boşuna uğraş demeyelimde, siz bilginiz dahilinde bunu yapmışsınız, benim çizdiğim devre ise bilgisi olmayanlara hitap edecek şekilde diyelim.



[theta]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Anladım, zararın neresinden dönülse kardır
Keyifle izlemeye devam, kolay gelsin...



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Anladım, zararın neresinden dönülse kardır
Keyifle izlemeye devam, kolay gelsin...

Neden zarar olsun, sizinki daha detaylı bir devre, malum herkez yapamaz, ayrıca istenirse sizin devreye bir buzzer bile ilave edilebilir.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Seviye gösterge duyargası bitti. önce sert plastik bir parça kullanayım dedim, fakat sonra tüm aparatları ( gösterge borusu, su dolum borusu, pompa çıkışı gibi ) bidonun kapağına yerleştirmeye karar verince tüm parçaların 6-7 cm lik kapağa sığmayacağını düşünüp, bu boruyu eski bir balık kamışı parçası olan karbon fiberden yaptım, neden tüm aparatlar kapakta denirse, en azından kapak aracın sabit malı olur, gerektiğinde bidon değiştirilebilir.

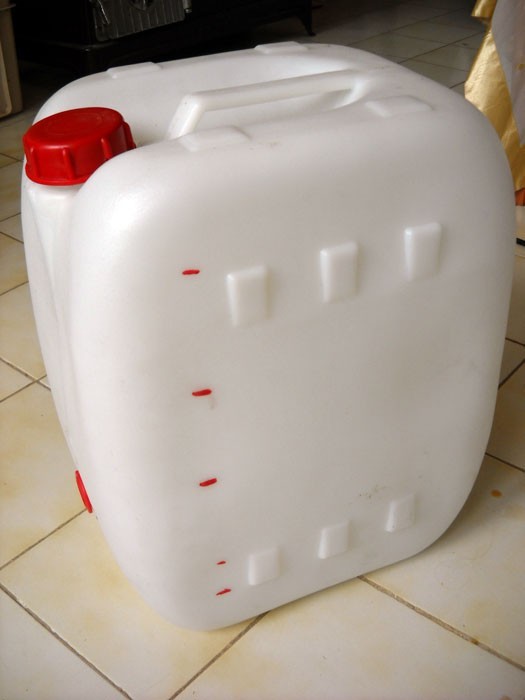

Önce bidonuma su doldurarak gerekli Litrelerin yerlerini belirledim.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

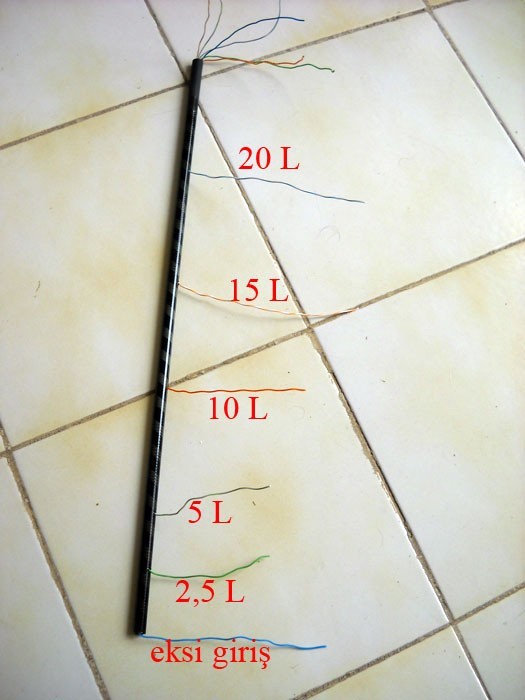

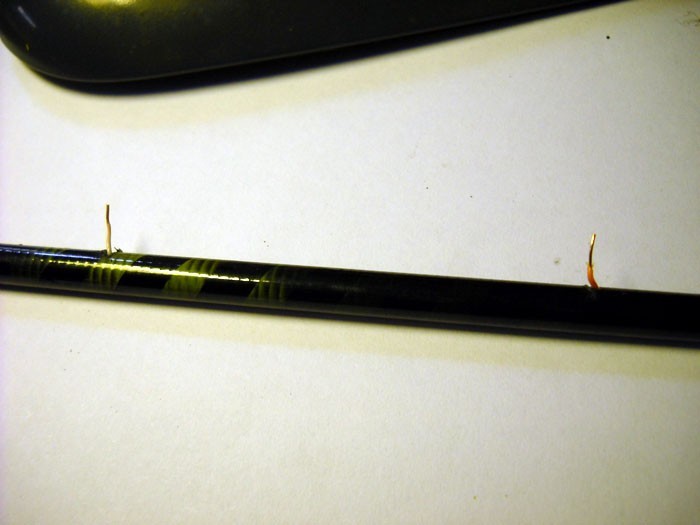

Sonra bu işaretlere göre karbon boruyu işaretleyip 6 adet kablonun çıkması için birer küçük delik deldim,

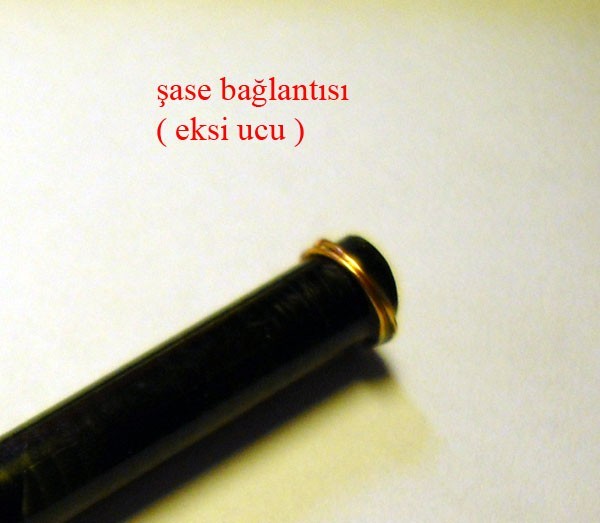

( Eğer benim gibi karbon fiber deneyecekler varsa hatırlatayım, karbon fiberler iletkendir, bağlantılar sırasında eksi ucu hariç hiç bir kablonun çıplak ucu gövdeye değmemelidir, aksi halde su yokken bile varmış gibi gösterir.)

Sonra tek telli kablolar deliklerden geçirilip, led gurubuna bağladım



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

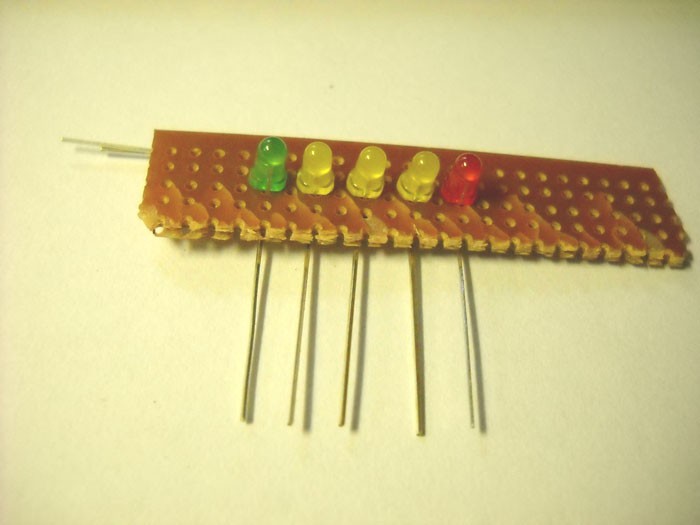

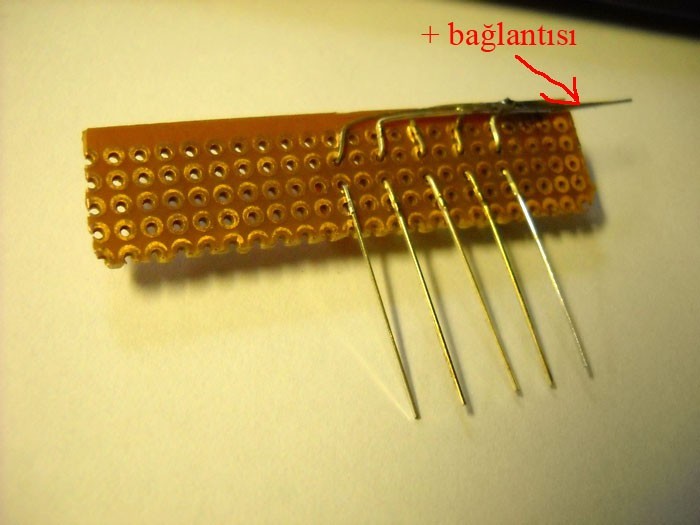

Ve led gurubunu hazırladım,
burada sarı olması gereken ledlerin yerinede yeşil kullandım, çünki elimdeki sarı ledler çok zayıf yanıyordu ama şeffaf seriden sarı led olursa kuvvetli yanar.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

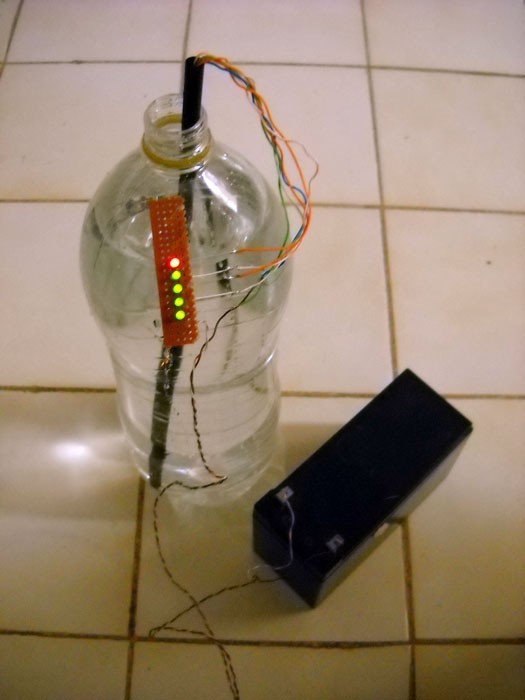

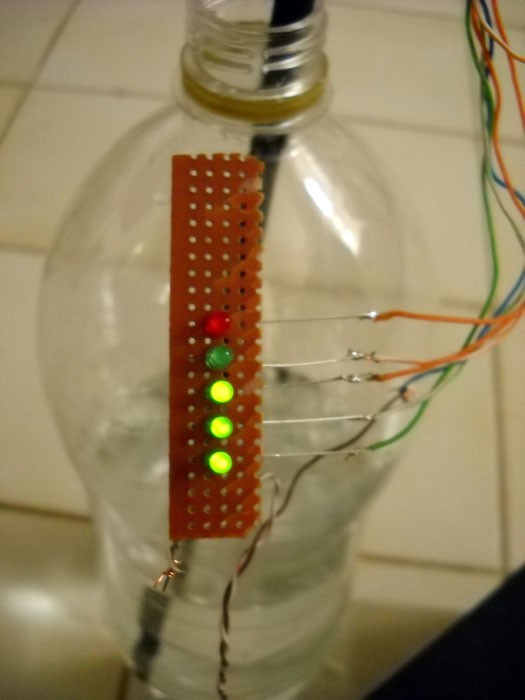

Bağlantıları yapıp test ettim, 2,5 litrelik meşrubat şişeleri benim bidon ile aynı boy olduğundan içindeki suyun görülebilmesi için bunu kullandım.

Tabiki depo ile gösterge arasında mesafe uzun ise yada istege bağlı olarak depo çıkışından ledlere giden kabloda, piyasada bolca bulunan 9 uçlu erkek dişi olarak RS422 adlı soket kullanılabilir.



[melihbozkurt]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Tebrik ederim gercekten guzel oldu. Siz ne yapacaginizi bilirsiniz ama ben yinede fikrimi soylemek istiyorum. Eger ahsabin ince oldugu bir yerde yani mutfak alt dolabi duvarlarinda bir yere LED lerin gelecegi delikler acar icerden LED grubunun oldugu plakayi monte ederseniz disardan sadece LED isiklar gorulecegi icin oldukca sik olur. Kablolar vs. goruntu kirliligi yaratmaz.



[Aka]

Ynt: Kendi Karavanını Yapanlar; İveco 15.6 (aka)

Melih bey, burada amacım devrenin kabaca bağlantılarını ve çalışmasını göstermekti,
Düşüncem, bu deponun haliyle bir su dolum ağzı olacak, mutfak tezgahının önünde sağır bir panelim var, ( dışarıdaki tüpgaz, ve su dolum dolabının iç tarafı ) , bu depoyuda bu hazneye yerleştirip, sağır panelede şu çamaşır makinalarının deterjan gözü gibi bişey düşünüyorum, led gurubuda bunun içinde olacak, sadece çekmece açıldığında çalışacak, tabi bunlar düşünce, hayata geçtiğinde nasıl olacak bilmiyorum. görecez.
