Vİtara JLX Yol Bilgisayarı

[veteriner]

2000 Vitara 1.6 JLX aracım ayol bilgisayarı monte ettirdim.

Cihaz araç üzerinde; yakıt enjeksiyon sisteminden, hız sensöründen, aracın ısı sensöründen ve harici ısı sensörlerinden elde ettiği verileri hesaplayarak dijital ekranda bu bilgileri gösteriyor.

Gösterilen bilgiler:

hiz, ortalama hız, maximum hız

devir

motor ısısı

dış hava ısısı

araç kabin içi ısısı

akü voltajı

lt/100km biriminden gösterilen anlık ve ortalama tüketim bilgisi

ekran	2.2" 176x220 pixel renkli
işlemci	RISC tabanlı 8 bit 10 MHZ mikrokontrolör



[831601]

Ynt: Vİtara JLX Yol Bilgisayarı

hayırlı olması dileğiyle maliyeti ne oldu ve ne marka taktırdınız?



[veteriner]

Ynt: Vİtara JLX Yol Bilgisayarı

hayırlı olması dileğiyle maliyeti ne oldu ve ne marka taktırdınız?

El yapımı bir cihaz.



[mete74]

Ynt: Vİtara JLX Yol Bilgisayarı

hayırlı olsun.görsel ekleyebilirmisiniz?



[fanatik59]

Ynt: Vİtara JLX Yol Bilgisayarı

Takip



[poyraz24]

Ynt: Vİtara JLX Yol Bilgisayarı

abdullah hocam hayırlı olsun görselleri bekliyoruz.Saygılar.



[UltraStore]

Ynt: Vİtara JLX Yol Bilgisayarı

takip



[FeLis_Leo]

Ynt: Vİtara JLX Yol Bilgisayarı

ilgiyle takip



[mehmet ali esmer]

Ynt: Vİtara JLX Yol Bilgisayarı

o kadar şey göstermesi muhteşem...



[UltraStore]

Ynt: Vİtara JLX Yol Bilgisayarı

resimler nerede?



[831601]

Ynt: Vİtara JLX Yol Bilgisayarı

görseeleri bekliyoruz...



[damast]

Ynt: Vİtara JLX Yol Bilgisayarı

Hayırlı olsun



[veteriner]

Ynt: Vİtara JLX Yol Bilgisayarı

Arkadaşlar resimleri bir kaç gün içinde yüklerim fotograg makinesinde bir sorun var, telefonla da net olmuyor.



[pancarmotorcu]

Ynt: Vİtara JLX Yol Bilgisayarı

Bende merak ettim,anlık yakıt tüketimini nasıl hesaplıyor baglantıları fabrikasyon hazır beyninde varmı.



[veteriner]

Ynt: Vİtara JLX Yol Bilgisayarı

Bende merak ettim,anlık yakıt tüketimini nasıl hesaplıyor baglantıları fabrikasyon hazır beyninde varmı.

Aracın hız sensöründen ,
enjeksiyon kablosundan
aküden
ısı sensöründen birer bağlantı alınıyor,
ayrıca cihazın kendine ait iç ve dış sıcaklık sensörleri var.
Yani beyin ile ilgili bir müdahale veya bağlantı yok.
Yapılan bağlantılarla araç hız, devir, enjeksiyon süresi bilgilerini sensörlerden alıp, yakıt tüketimini kendi hesaplıyor.



[veteriner]

Ynt: Vİtara JLX Yol Bilgisayarı

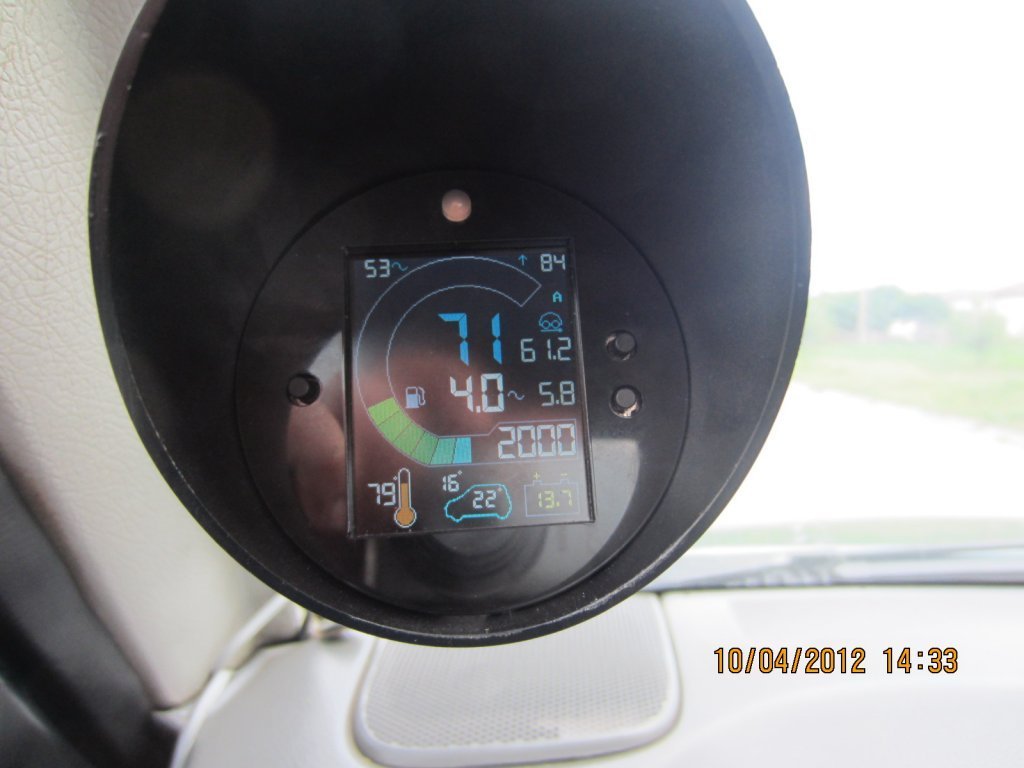

Resimler
Üst soldaki 51 yolculuk boyu min hız, sağdaki 84 max. hız
84'ün altındaki 61,2 araç hareket ettiğinden beri gidilen yol ( bu değerler, kontak kapanınca sıfırlanıyor, ama diğer menüde kaydediliyor, yani diğer menüde resetlenmediği sürece aracın toplam gittiği yol, ortalama yakıt tüketimi sürekli kaydediliyor)
Mavi büyük 71 hız,
onun altındaki 4.0 anlık tüketim
4.0 ın yanındaki 5.8 bu yolculuğun ortalama tüketimi
alttaki 2000 devir
en alttaki 79 motor soğutma sıvısı sıcaklığı,
onun yanındakiler 16 iç ve 22 dış sıcaklık
en son sağdaki 13,7 de akü voltajı
