Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Arkadaşlar güneş panellerini araca montajla ilgili bir kaç örnek paylaşabilir misiniz? Fikir olsun diye...

Discovery cihazımdan Tapatalk kullanılarak gönderildi



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Güneş paneli nontajı için okulda parça yaptık. Bu konuda bana destek olan Makina Alanı Öğretmeni Dursun Apaydın hocama teşekkür ederim.

Discovery cihazımdan Tapatalk kullanılarak gönderildi



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

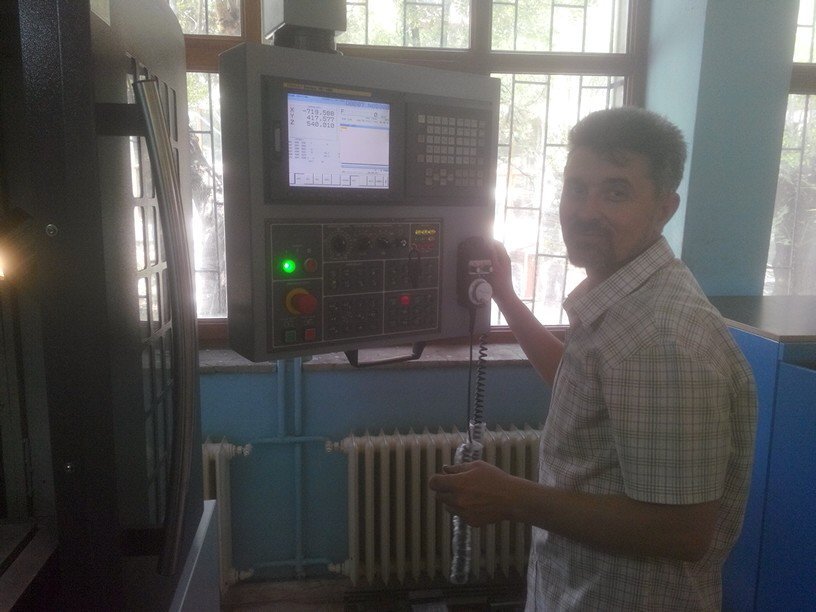

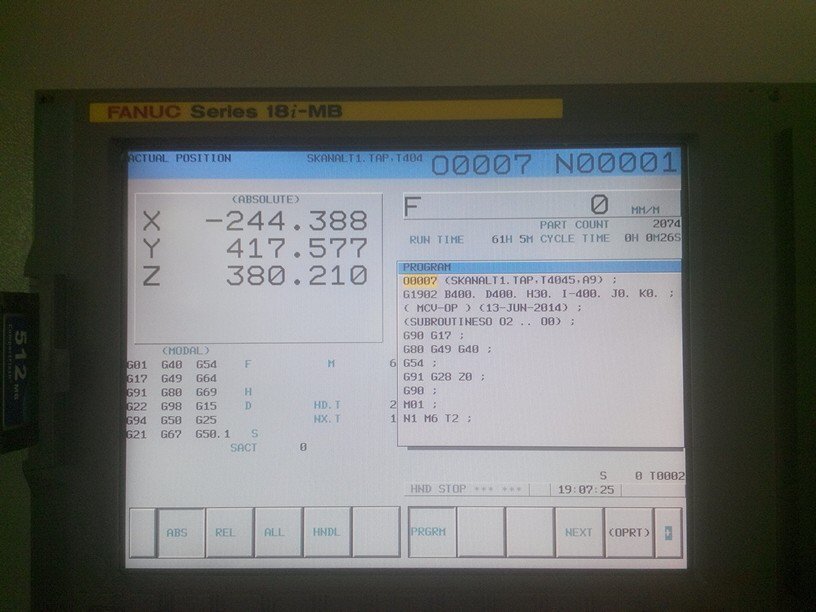

Cnc cihazı ayarlandı.

Discovery cihazımdan Tapatalk kullanılarak gönderildi



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

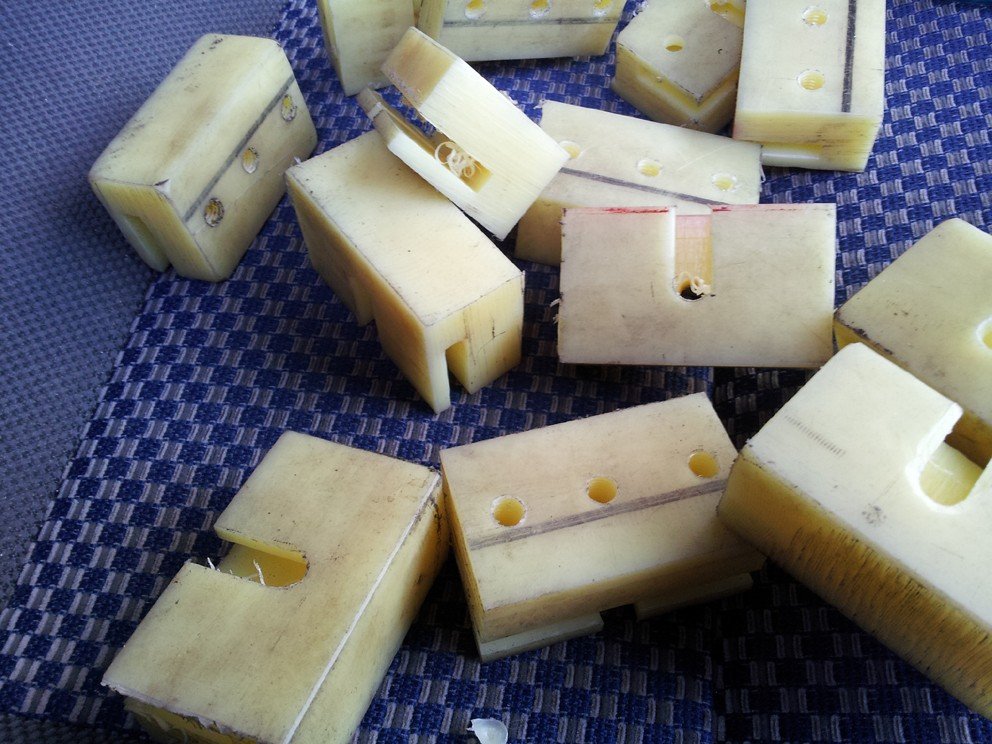

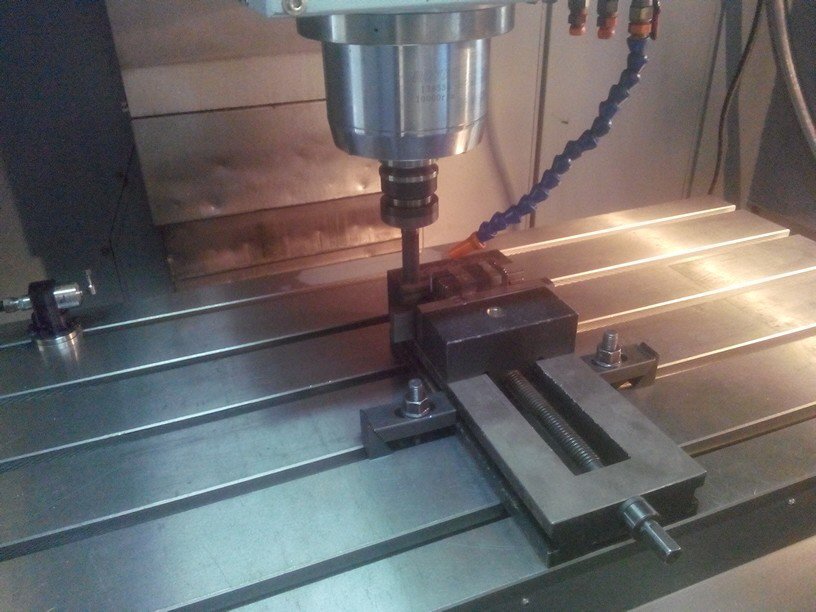

Parçalar işleniyor.

Discovery cihazımdan Tapatalk kullanılarak gönderildi



[melihbozkurt]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 Mabirsen

Elinizin altinda boyle bir cihaz oldugu icin cok sansilisiniz. Bu cihaz ve arkadasinizdan rica edeceginiz biraz zaman karsiliginda piyasadan bulamayacaginiz parcayi kendiniz uretebilirsiniz.



[atiladi]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 Mabirsen

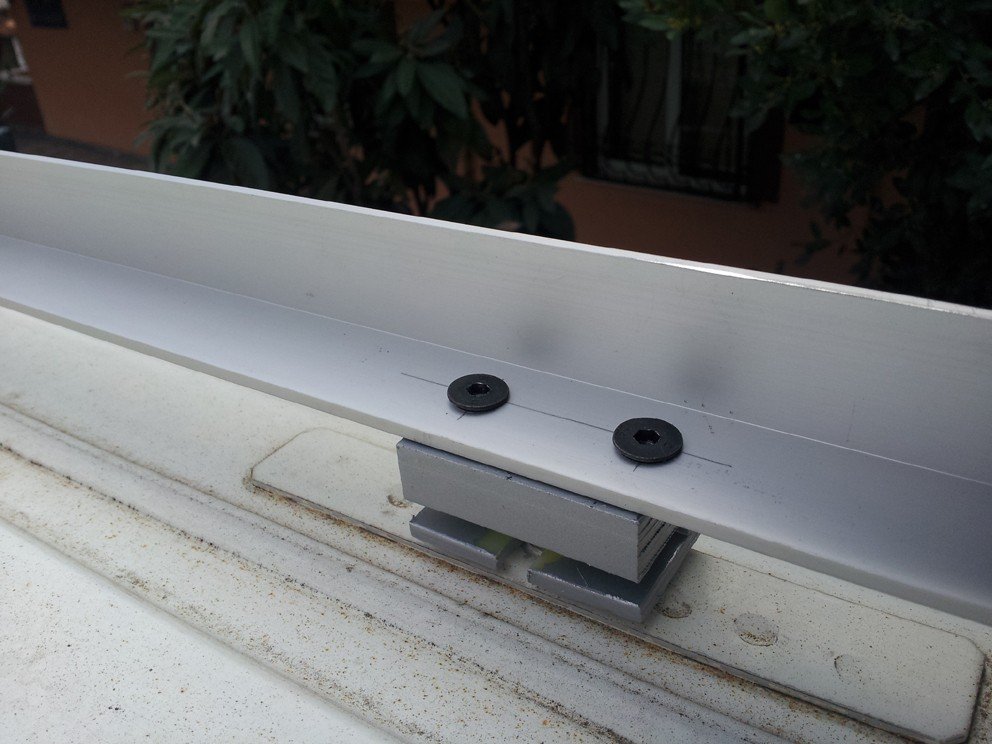

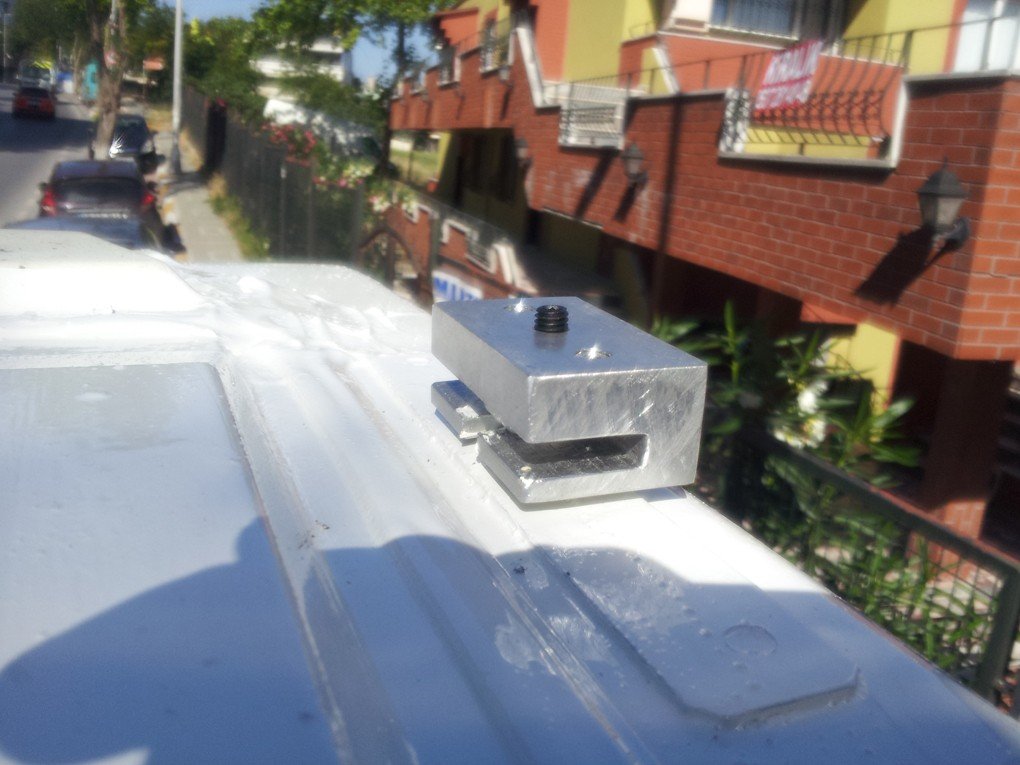

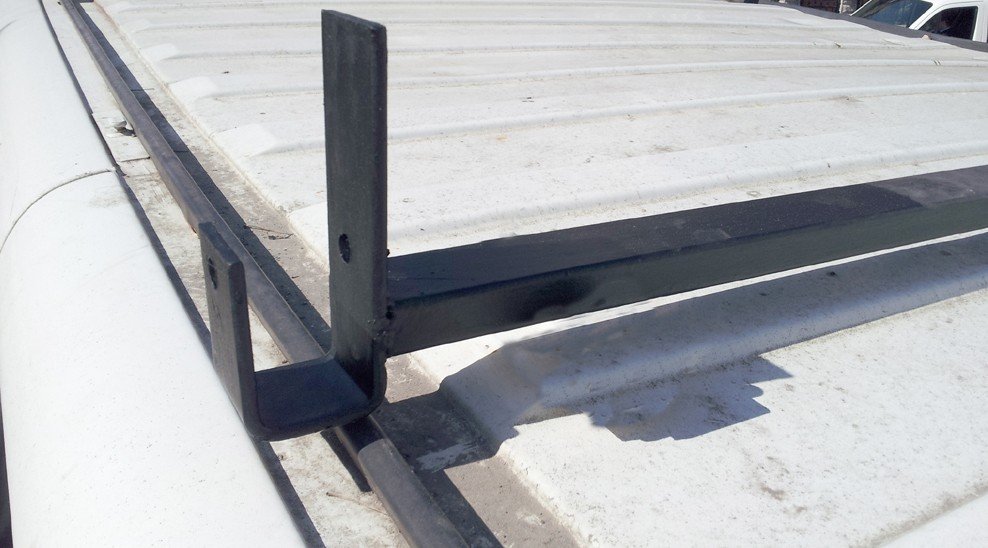

Ben bu aparatları kullanıyorum..



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Haklısınız Melih bey bugün yakından inceledim. Cihaz müthiş tek sorun malzemeye cihaza bağlamak. Gerisi tuşlarla hallediliyor.



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Atilla abi buna benzer malzeme yaptık bugün. Ben panelleri 40*20 profillere ne ile tutturuyorsunuz onu merak ettim?



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Mobilyacıların kullandığı L köşeler iş görür mü acaba?



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Bu kpnuda uygulama fotoları varsa paylaşırsanız sevinirim. Selamlar.



[atiladi]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 Mabirsen

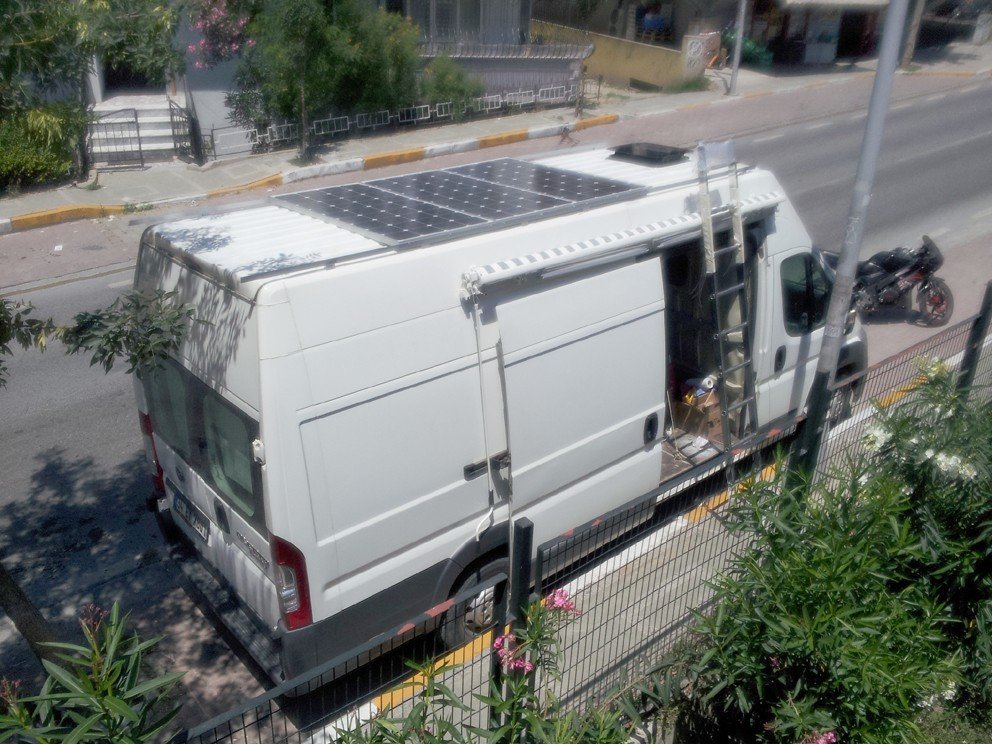

Her iki tarafa 4'er aparat takılıyor, aparatları 4x4 "L" boy profil ile birleştirip, üzerine panelleri koyup yandan vidalıyorum...Burada sorun eski kasa ve yeni kasadaki sağ-sol pim aralıkların ölçü farkı..Yeni kasada sağ sol pim aralıkları 150 cm olduğu için 148x67'lik paneller enine güzel sığıyor...Eski kasada pim aralıkları 148 cm'den dar olduğu için, sağa ve sola boy profil kullanmayıp her bir sağ-sol aparat araç eninde aparatlardan biraz taşacak şekilde profiller ile birleştirip, 148x67'lik paneller aracın gidiş yönünde yan yana montajlanıyor, yani 67+67=134 cm oluyor..



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

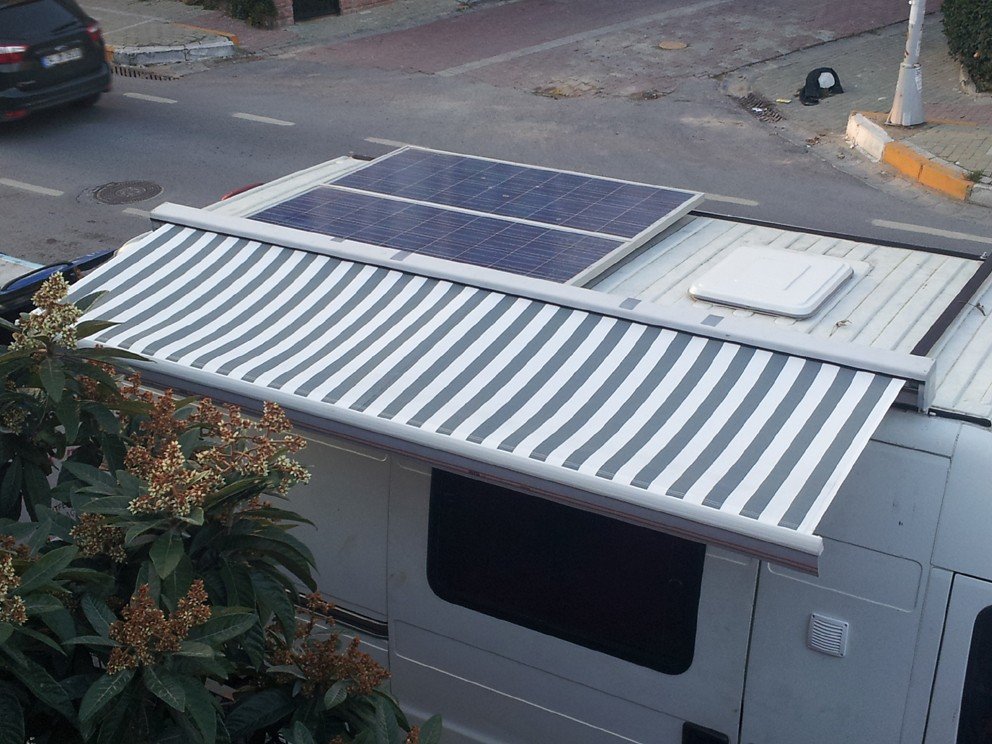

Atilla abi tavandaki profiller hem panelleri taşıyacak hem de tenteyi. Herhalde aüminyum profil zayıf gelir. En son resimin deki gibi montaj gerekir diye düşünüyorum ne dersiniz?

Discovery cihazımdan Tapatalk kullanılarak gönderildi



[atiladi]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 Mabirsen

Panelleri taşıyacak barlara aynı zamanda tente bağlayacaksan, bu barları pimlere takacağın yeni aparatlara bağlayacak şekilde bir çalışma yapabilirsiniz..



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Anladım. O zaman panelleri dolapları montaj için üretien L köşeler var onlarla profile vidalasam mı yoksa saplama ile civata montajı mı yapayım?

Discovery cihazımdan Tapatalk kullanılarak gönderildi



[atiladi]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 Mabirsen

Aynen söylediğin "L" profiller ile bağlanıyor," L" profilleri gösteren fotoğraf çekmemişim onun için gösteremiyorum..



[mabirsen]

Ynt: Kendi Karavanını Yapanlar; Peugeot Boxer 12m3 mabirsen

Anladım abi vidalamak yeter herhalde yoksa somun civata daha sağlam olur mu?

Discovery cihazımdan Tapatalk kullanılarak gönderildi
