TTR Bike'nin henüz kendisi ortada yok ama, pop-up tavan çalışmalarını başlatıyorum artık, tavan çalışması ilk etapda araçdan bağımsız olarak tasarım yerde bitirilip, testleri yapıldıkdan sonra araç tavanına montajlanacak, tasarım montaj aşamasında kimbilir ne değişiklikler yapılmak zorunda kalınacak yapıp göreceğiz...

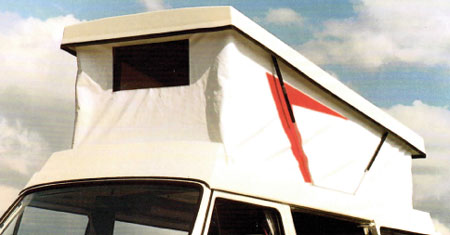

Pop-up tavan karavana paralel olarak açılacak bir modelde olacak, bu şekilde pop-up tavanına montajlanacak 4 adet 100 watt (120x55 cm) panellerin güneşe bakış açıları pop-up tavanın açık yada kapalı konumda olmasından etkilenmeyecek..Pop-up 260 x 135 cm boyutlarında olacak, pop-up içindeki yatak 200x125cm ölçülerinde, yukarı çıkış deliği ise 100x50 cm ebadında olacak..Pop-up tavanın çıkış kısmına güneş panellerinin önüne 40x40 ayrıca açılır tavan havalandırması takılacak...

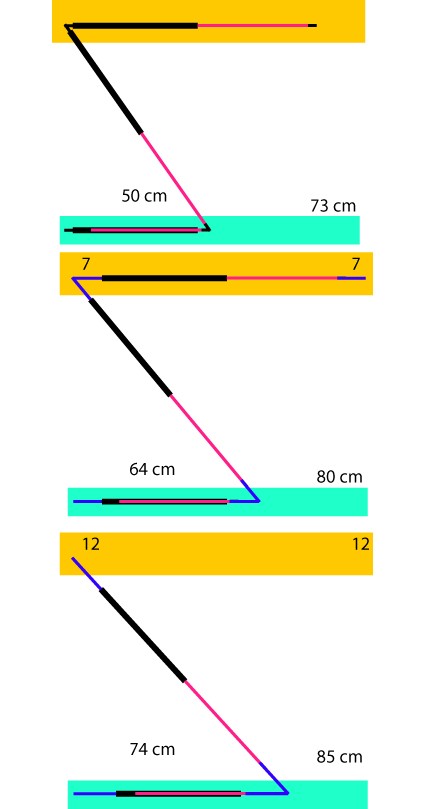

Tavan açık konumunda tavan-yatak arası şu anda elimde bulunan 90 cm'lik amartisörler ile 73cm gibi görünüyor, piyasada 100-110 cm amartisör bulabilirsem tavan-yatak açıklığını 85 cm'e kadar çıkartabilme imkanı olacak, öncelikle elimdeki 90 cm amartisörlerin boylarını ek aparatlar ile uzatarak kullanma yoluna gideceğim, çünkü 90 cm'den uzun piyasa amartisörlerinde sistem değişiyor, strok artıyor, açma hızı kontrol edilemez hıza ulaşıyor, kapatması ise belli başlı bir dert olmaya başlıyor..Şu anda elimde olan amartisörler 800 newton güç üretiyor, bununda anlamı amartisörlerin 100 kg'lık bir tavanı rahat bir şekilde kaldıracağı sonucu..Şu an için planlanan pop-up hareketli üst parçanın kendi ağırlığı 20-22 kg tavan üzerindeki 4x100 güneşpaneli 30 kg sonuç olarak 50 kg gibi bir değerde iş bitecek gibi görünüyor..Tüm ekipmanları ile (tavan yatak çerçevesi+sünger yatağı+çadırı) pop-up tavan karavana toplamda en fazla 70 kg gibi bir yük getirecek diye düşünüyorumda 70 kg tutacağını sanmıyorum daha aşağılarda bir kg ile biteceğini sanıyorum...

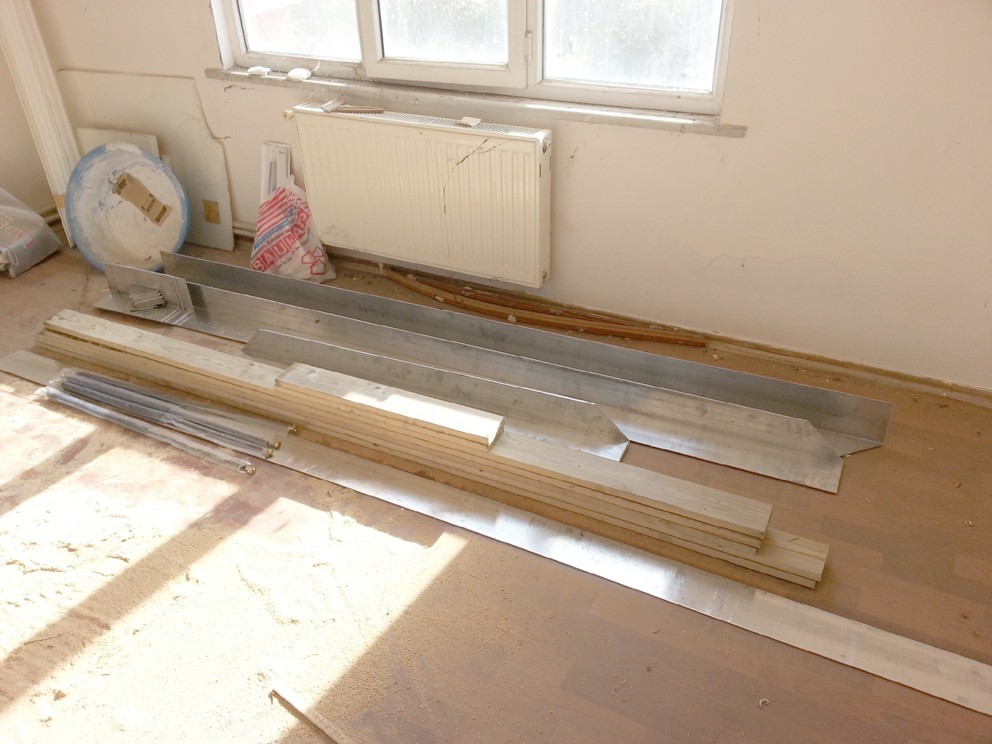

Pop-up tavanın tüm alüminyum aksamı için plaka olarak 3mm'lik levha alınıp önce tasarlanan ölçülerde kesildi, çakada kıvırmaları yapıldı, birleştirme için açı kesimleri yapıldı montaja hazır hale geldi, hafta içinde yavaş yavaş montaja başlayacağım...
Bu arada kimse yazmadan ben yazayım, alüminyum profillerin köşe radiuslarını sert bulanlar olacakdır, fason hizmet veren 3 mt presi olan 5-6 yere baktım ellerinde büyük radiuslu dişi kanal var ama asıl baskıyı yapan üst çeneye takılan kısımda geniş radiuslu çene ellerinde yok, 2-3.000 TL veripte çene yaptırmak gibi bir lüksümde olmayacağı için tam 90 derece kıvrım yaptırdım, kendinizinkini yaparken köşeleri daha büyük radiusda eğdirerek yaparsanız daha estetik olacağını sanıyorum...
