Katlanır Motosiklet ve Bisiklet Taşıyıcısı

[buralpdi]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Serdar bey motosiklet taşıyıcısının son halinin resmini merakla bekliyoruz



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Merhabalar Levent Bey,
şimdi geldik karavandan, bizim tatil yaklaştı sayılır.
Bu karavanımız yeni, eskisinden eşyaları taşıma yerleştirme, dahili işler derken taşıyıcı biraz öksüz kaldı haklısınız.
Araya mini projeler de sığdırdım bu arada (desülfatör, yük çekmeceleri, ek raflar, yeni halılar)...

Motosikleti tutacak olan kolları bitirdim, kapalı durumda tamponu sabitleyecek mekanizmayı tamamladım.
Elektrik bağlantısı ve ön tekerleği sabitleyecek parçanın montajı kaldı sadece.

Haftaya oğlanın bisikletini de götürüp tam yüklü halini çekeceğim bir aksilik çıkmazsa...



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Eveet, katlanır taşıyıcı en sonunda bitti.
Elektirik bağlantıları, sabitleme kancaları, ön teker takozu, bağlantı kayışlarının kanalları, katlanmış halde motosikleti tutacak kolun park pozisyonu vb. ayarlandı.
Tüm vidalar ve bağlantılar paslanmaz çelik, gövde çelikleri elektrogalvaniz ve diğer parçalar aluminyum bildiğiniz gibi.

Geçen ay muayenesi biten karavanım bu günkü tüv muayenesinden de sorunsuz geçti.

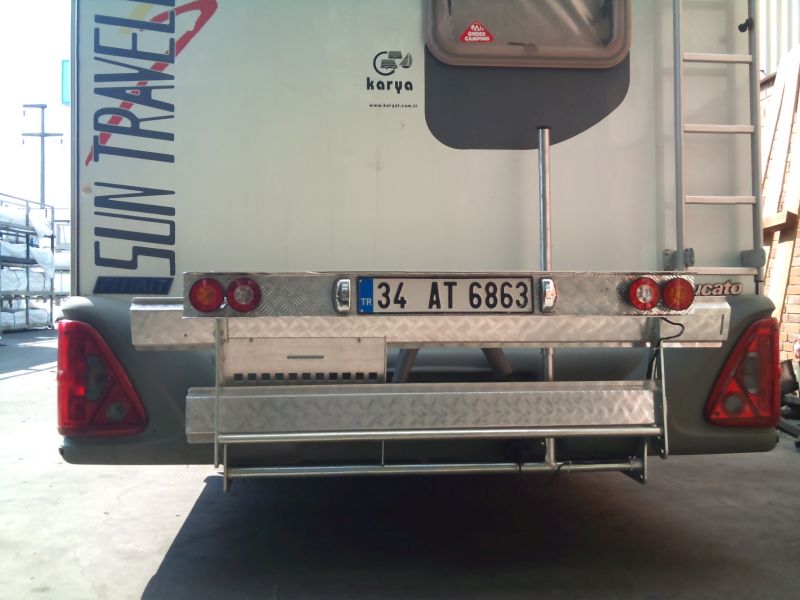

Taşıyıcının katlanmış hali aşağıda:
[attachment=1]

Katlanmış durumda yandan görünüşü:
[attachment=2]

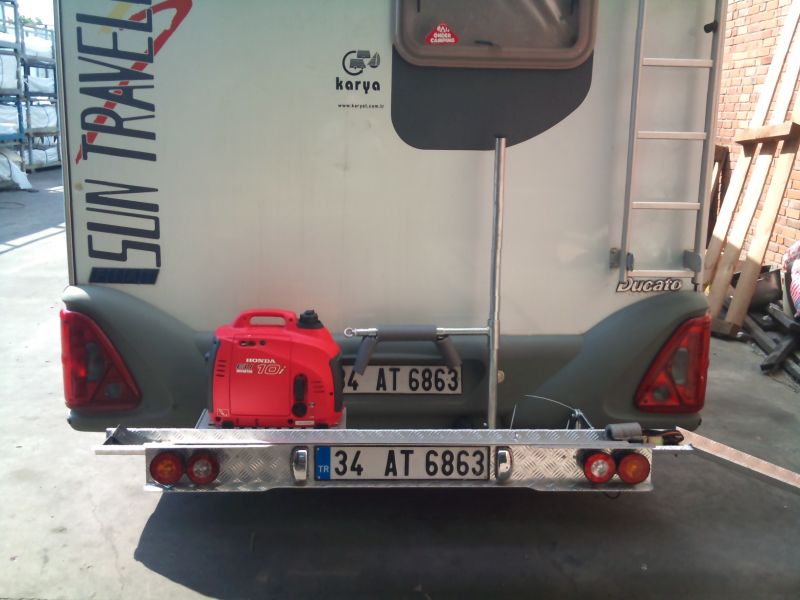

Açılmış halde ve jeneratör yerine konulmuş. Giderken klimaya enerji vermek için kullanılacaksa bir kayışla bağlanacak.
Kol, park pozisyonunda bir pimle sabitlenmiş durumda ve yukarı kaldırılmadan dönmüyor. Kolun seleye gelecek kısımlarını zarar vermemesi için PE boru yalıtım malzemesi ile kapladım.
[attachment=3]

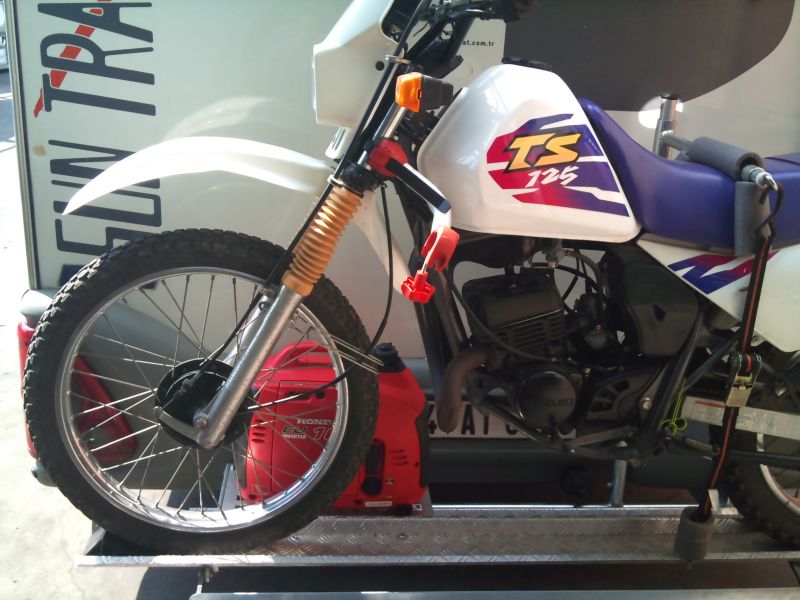

Motosiklet yüklenmiş ve gergi takılmış konumda. Bisikleti tutacak Fiamma kol da motosiklete tutturulmuş.
[attachment=4]

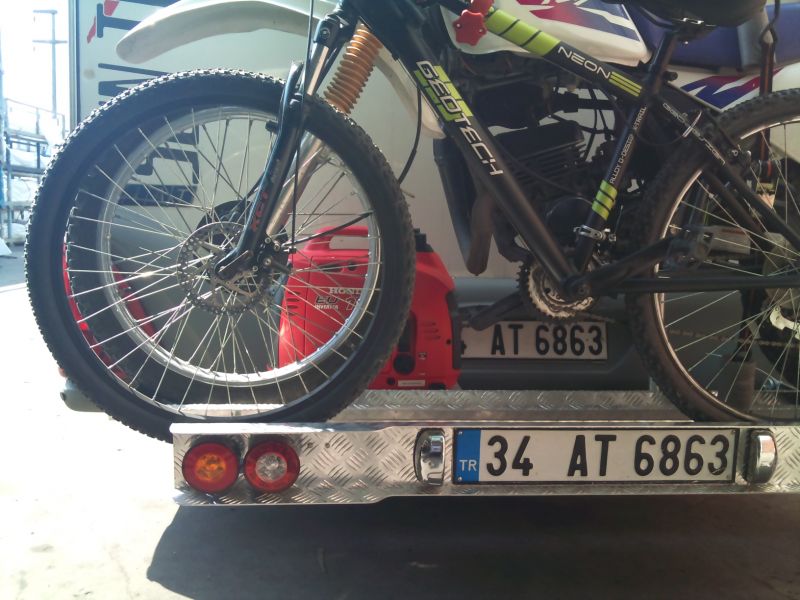

Bisiklet uzantısı açılmış ve yakışıklımın bisikleti de yüklenmiş:
[attachment=5]






Devamı varrrr...



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Eveet detaylar burada:

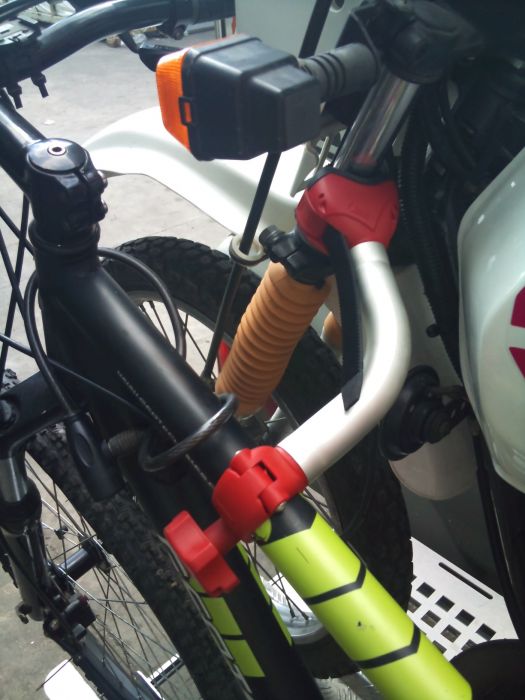

Bisikleti tutan kolun yakından görünüşü:

[attachment=1]

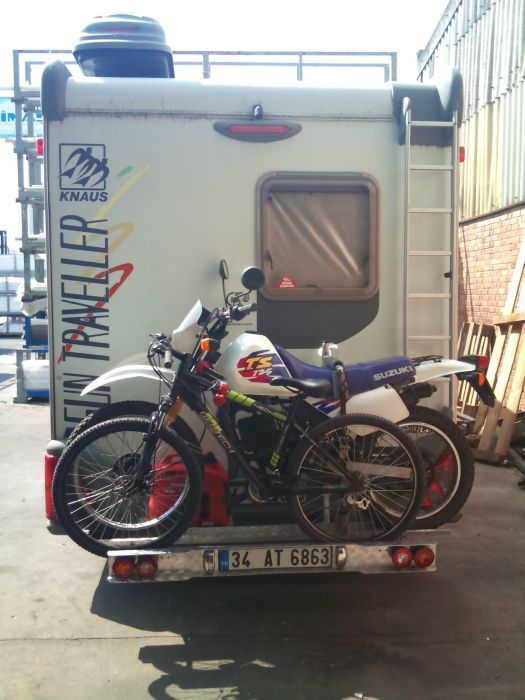

Taşıyıcının tam yüklü hali:

[attachment=2]


Kolun bağlantı detayı:

[attachment=3]


Gergi kayışının ray tarafındaki bağlantısı. Rayın büküm köşesinin altındaki 12mm çaplı 7cm boyundaki silindirik parçaya vidalanarak yük dağıtılmıştır.

[attachment=4]

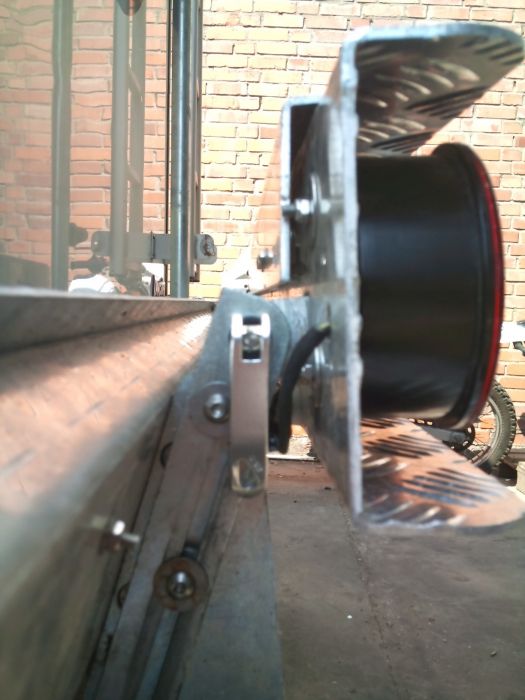

Bisiklet sele kıskacından tampon sabitleme parçalarının detayı:

[attachment=5]




İlk seyahat denemesini bu hafta sonu Datça yolunda yapacağız
Herkese kolay gelsin. Sorularınız olursa tabii ki sormaktan çekinmeyin.

Sevgiler, Saygılar,
Serdar



[buralpdi]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

resimler ve bilgilendirme için çok teşekkürler, güle güle kullanın ,
ayrıca size hayırlı yolculuklar, ağız tadıyla güzel bir tatil dilerim,
selamlar



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Çok teşekkürler Levent Bey,
kolay gelsin size de...



[Burakd]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Serdar Bey mükemmel olmuş. Elinize sağlık. Daha önce de dediğim gibi şimdiye kadar gördüğüm en başarılı en fonksiyonel en sağlam çözüm. Gerçekten kutlarım.

Sawiko'nun kataloğunu inceliyorum. Şuan motosiklet taşıma fikrindense bisikletlerimizi taşıyacak daha basit bir çözüm üzerinde duruyorum.



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Sağolun Burak Bey,
çok teşekkürler güzel yorumlarınız için.

Bisiklet taşıyıcısı kısmen kolay, aluminyum borudan tesisatçıların kullabdığı hidrolik aparatlarla büktürebilir, hatta hazır bisiklet taşıyıcılarını amacınıza uygun şekilde modifiye edebilirsiniz.
Taşınacak yük ihmal edilecek kadar küçük olduğundan hesaplama gerektirmez.

Küçük araçlar için çeki demiri üzerine bağlanan motosiklet taşıyıcılarını da inceleyin bence çeki demiriniz varsa.

Selamlar,
Serdar



[züğürt gezençi]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Serdar bey taşıyıcı gayet güzel oldu.güle güle kullanın.Gerdirme kayışının cırcırlı mekanizması kaliteli bir malzemedir umarım.Benim kipadan 8 Tl.ye aldığım tıpkı sizinkine benzeyen mekanizma Akçakoca yollarında dağılıvermişti.Allahtan başka bağlantılar vardı yoksa motosiklet düşebilirdi.İyi gezmeler.



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Uyari icin tesekkurler Sami Bey. Kullandigim gergi kendini kanitladi daha once ama biraz eskidi tabii. Tasiyiciyi ilk defa kullandigimdan arada bir geri gorus kamerasiyla kontrol ediyorum. Gemlige ulastik su anda.
Bu modelde dusey boru uzerinde kayan mekanizma yaptim. Daha once yatigim menteseli tipe gore hem daha guvenli hem de daha basit. Uzerine bir de sikistirma vidasi koyarim emniyeti arttirmak icin.
En onemli yer, dusey borunun saseye kaynaklandigi bolum.



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Bakın ne var burada:
http://www.sahibinden.com/ilan/alisveris-spor-bisiklet-alman-mali-84214555/detay



[zedzestion]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Ellerinize saglik guzel bir calisma.



[kinay]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Merhaba, taşıyıcının "kapalı" konumdayken sabit kalmasını nasıl sağladınız.
İyi gezmeler.



[theta]

Ynt: Katlanır Motosiklet ve Bisiklet Taşıyıcısı

Merhabalar.
Teşekkürler arkadaşlar.

Taşıyıcının alt kısmını kapalı konumdayken basitçe düşey kolona motosikletin tekerleğini bağladığım kayış ile tutturuyorum. Başlangıçta bunu sağlayacak bir kanca yapmayı planlıyordum, ama sonradan gereksiz olduğuna karar vermiştim.



[nevzat]

Ynt: Katlanır Motosiklet Ve Bisiklet Taşıyıcısı

Serdar bey merhaba

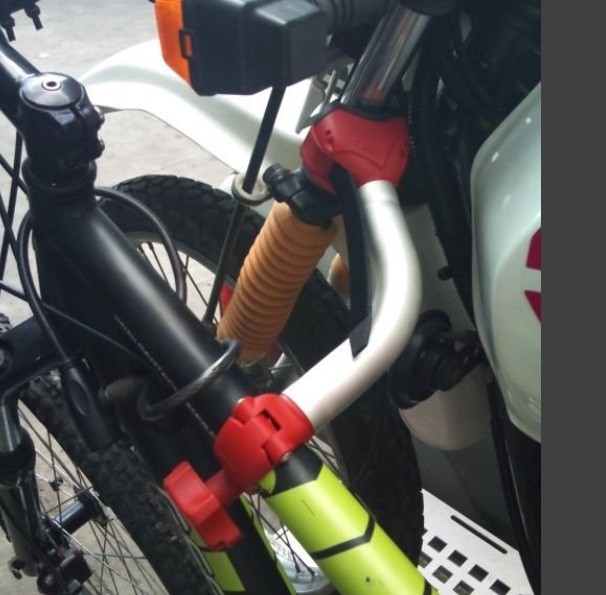

Sizin bu yaptığınız taşıyıcıda kullandığınız aşağıdaki bisiklet bağlantı elemanını kendiniz mi imal ettiniz? Bir yerden mi aldınız? Genelde hazır satılan ancak pahalı taşıyıcılarda bu tarz aparatlar var, bende camperima özel tasarım bir aparat yapım aşamasındayım bu sizin bağlantı elemanından bulabilirsem süper olurdu



[theta]

Ynt: Katlanır Motosiklet Ve Bisiklet Taşıyıcısı

Merhabalar Nevzat Bey.
O parçayı hazir almistim ben yurt disindaki bir magazadan. Fiamma markaydi yanilmiyorsam. Değişik boyut ve şekillerde satiliyor. Tabii kendiniz de yapabilirsiniz benzer bir aparat...
