Dikey Limit

[jeep]

Arkadaşlar merak ettiğim konuların başında arazi araçlarımızla en fazla ne kadar eğimli biryerden çıkabiliriz. Fabrika verileri modifiye ettiğimiz araçlar için geçerli değil sanırım. Tırmanma açısının büyümesini etkileyen en önemli faktör zemin sanırım. Tutunmanın yüksek olduğu zeminlerde tırmanma açısıda artacaktır, ama nereye kadar?

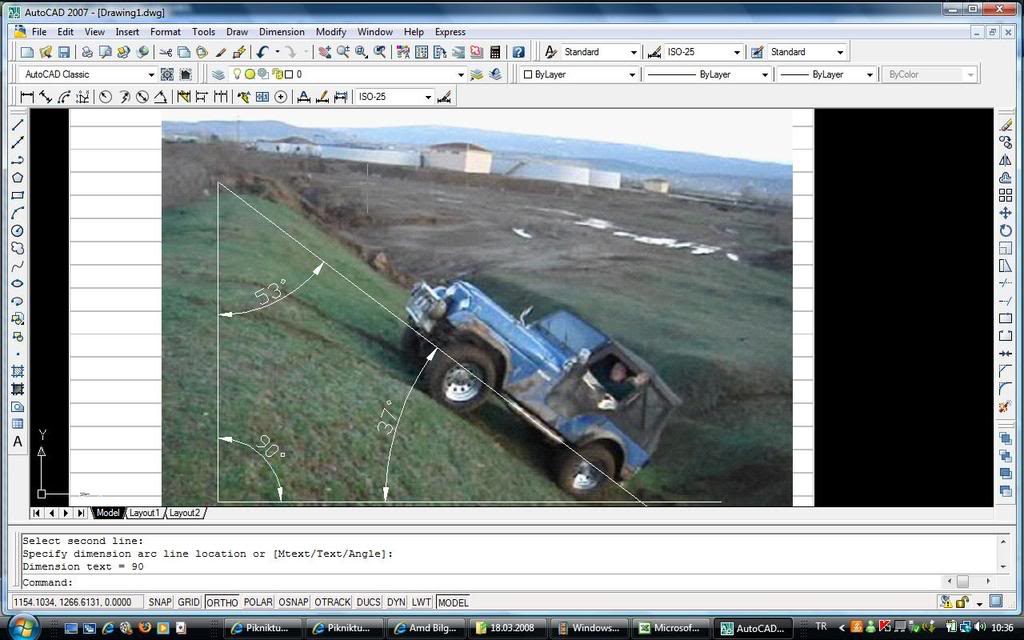

Benim cj5 ile 37 dereye yakın çim zeminli tepeye tırmandım, ve baya da dik olduğunu düşünüyorum. Resmi alıp autocad e attım. Sonrada açıyı ölçtüm. Sizinde böyle ölçümleriniz varmı? Resim varsa karşıdan çekilmiş ben ölçebilirim.
Yorumlarınızı bekliyorum.



[orsa]

Ynt: Dikey Limit

Hocam sana güzel fotoğraf vereceğiz diye taklaya gelmeyelim?
Dur ben bu h.sonu Kilyos yapayım.



[jeep]

Ynt: Dikey Limit

Aman hocam bana fotoğraf vermek için heba olmayalım.. Merak edenlere zaten sorum. Biraz da piskopatlık içeriyor sanırım.



[huseyinyilmaz]

Ynt: Dikey Limit

göktuğ bey BENCE fotograftan belirlenen açı gerçek açıyı veremez.sizin yatay kabul ettiğiniz zemin gerçek yatay olmayabilir.bunun için ufuk çizgisine de güvenemezsiniz.filmlerde tırmanış sahneleri kayalık fakat yatay bir zeminde çekiliyor.sonra açısı farklı gösterilip tırmanıyor hissi veriliyor.



[jeep]

Ynt: Dikey Limit

aslında fotoğraf makinesini teraziye alıp öyle çekmek gerekiyor sanırım. Yada rampayı şakül ile resimleyip öyle ölçmek gerek. Benim hesapta fotoğraf makinesini düz kabul edip, aracın basamağından açıyı ölçtüm. Şakül ile denemek gerek sanırım..



[BolbuzJack]

Ynt: Dikey Limit

Resmi arkadaki binaların tabanını düzleyecek şekilde çevirebilirsiniz. Yada o binaların tabanından bir doğru çizip açıyı oradan ölçebilirsiniz.



[jeep]

Ynt: Dikey Limit

Konuyu açtım sahip çıkmam gerekir diye düşündüm. Gittim net bir ölçüm yaptım.Detayları vereyim olmuş mu siz karar verin..

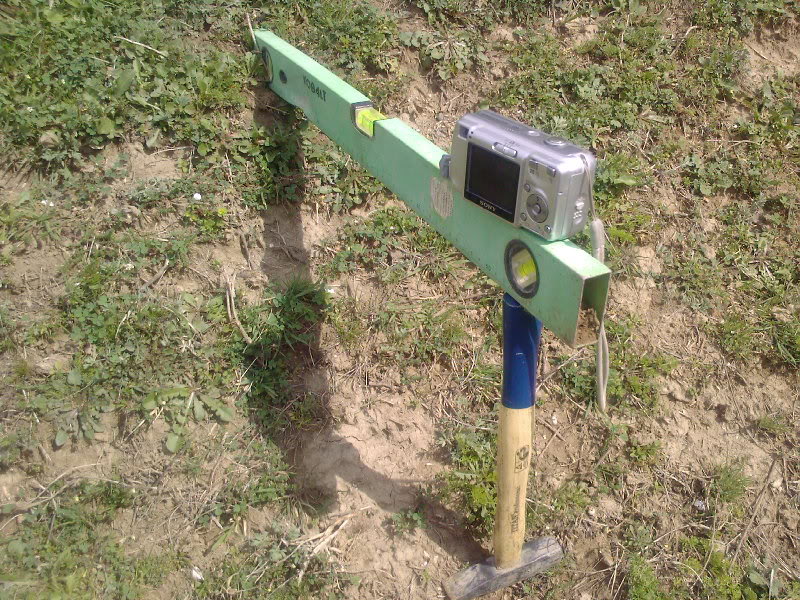

Önce fotoğraf makinesini teraziye aldım.

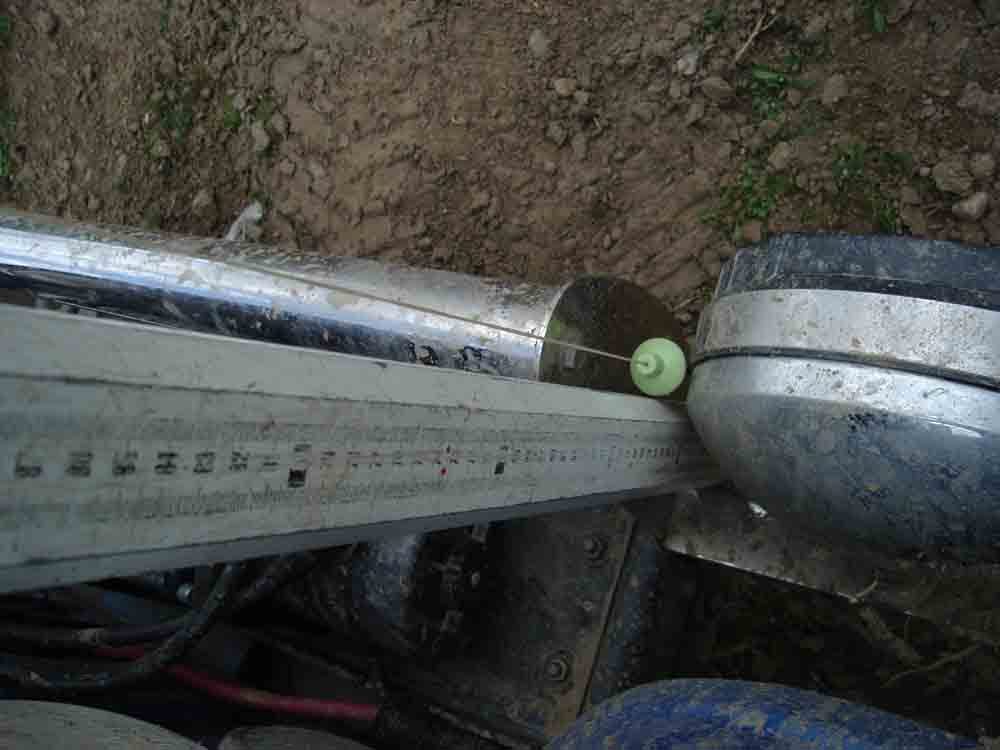

Sonra dikliği ölçmek için kullanacağım Mirayı dengeledim. Yatayda dik ve terazide.

Sonrasında ise resimleyip autocad te açı ölçtüm. kaba hesapta 37 derece bulmuştum, şimdi 34 derece çıktı.



[huseyinyilmaz]

Ynt: Dikey Limit

hocam makina mühendisi son sınıf öğrencisi olarak son tekniğiniz benden geçer not aldı



[jeep]

Ynt: Dikey Limit

hocam makina mühendisi son sınıf öğrencisi olarak son tekniğiniz benden geçer not aldı

11 senelik inşaat mühendisi olarak teşekkür ederim..



[ercumentoflas]

Ynt: Dikey Limit

ben hem tekniğinizi hem emeğinizi hemde açtığınız konuyu sahiplenmenizi tebrik ederim.



[Jeep34]

Ynt: Dikey Limit

Göktuğ, detaylı açıklaman ve bu gibi ölçümler için yol gösterdiğim için teşekkürler
Bende deniycem...Biraz zor ama hedefim % 100 'ü denemek...



[ercumentoflas]

Ynt: Dikey Limit

45 derece için aracı performansından çok zemin öne çıkar diye düşünüyorum m*g*sin45



[Jeep34]

Ynt: Dikey Limit

Bencede ..Kuru ve tutunabilen zemin olmalı ki, aracın performansını ölçelim ..Yoksa çamurda 25 derecenin bile zor olduğu ve geçemediğimiz yerlerle dolu



[BolbuzJack]

Ynt: Dikey Limit

Çok iyi bir çalışma olmuş elinize sağlık



[jeep]

Ynt: Dikey Limit

Burası da daha önce denediğimiz bir yerdi Gaziantep te.. Ben daha dik zannediyordum ama 36 derece çıktı. Tabi resim üzerinden + - 3 derece oynayabilir..



[Deep]

Ynt: Dikey Limit

çok güzel bir çalışma, tebrikler
zaten araçların katalogtaki test değerleri de kuru asfalt veya beton benzeri zemin baz alınarak yapılıyor
