300 Tdi - Water Cooling Temp., Cylinder Head Temp. & Expansion Tank Water Levelling Alarm

[Voyagers]

Herkese Selamlar,

Konuya önem gösterecek arkadaşlar için paylaşıyorum. Ustalarımızdan ve bir çok platformda öğrendiklerimize göre 300 Tdi kendi sınıfındaki en iktisadi ve uzun ömürlü motorlardan biri. Lakin bu motorun en büyük hassasiyeti "hararet". Göstergelerimizdeki sayaçların bazen hararet belirtisinde geciktiğini ve motorlarımız hararet yaptıktan sonra yada genleşme tankımızda su kalmadığını farkettiğimizde ne yazıkki iş işten geçmiş olabiliyor. Bunu için özellikle after-market olarak bir iki ürün piyasada adından oldukça söz ettirmekte. Lakin biraz yabancı sitelerden yaptığım araştırma ve naçizane elektirik-elektronik bilgim ile aşağıda resimleri ile tarif etmeye çalıştığım erken uyarı sistemini hayata geçirmiş bulunmaktayım.

Sistem bana, seyir esnasında 2 veriyi anlık, 1 veriyi de hasılalı olarak bildiriyor.

Not: Metin içerisinde karışıklık olmaması için bu 3 sisteme aşağıdaki gibi kısaltma kodlar verilmiştir.

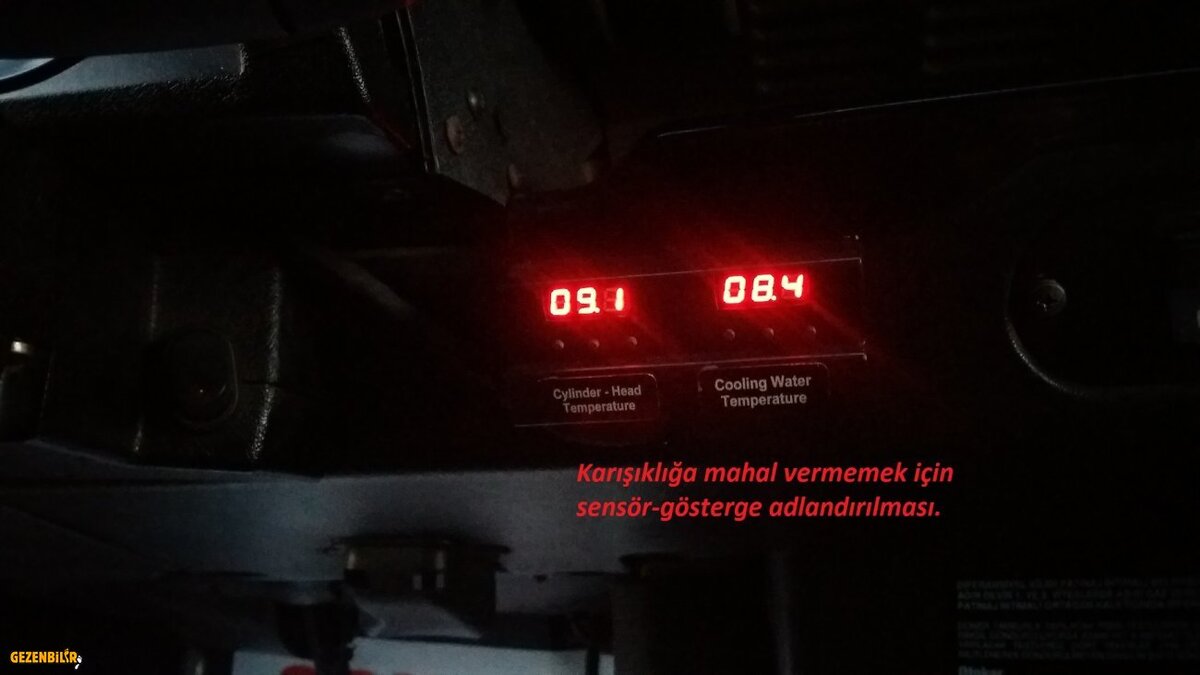

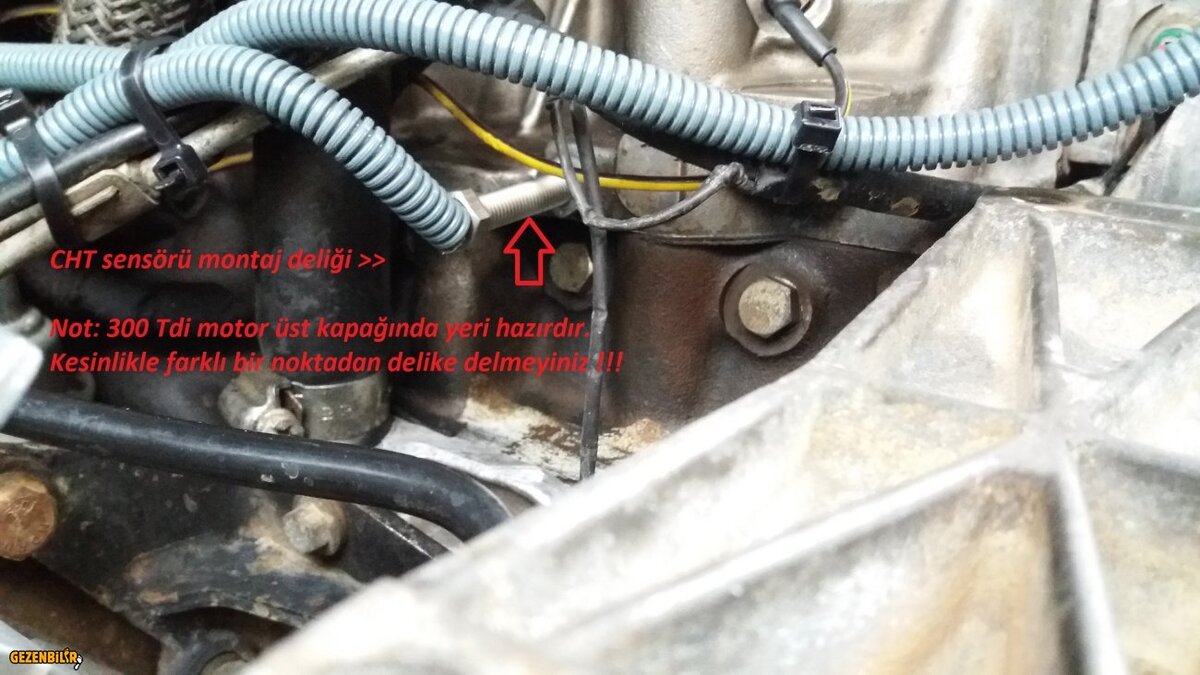

Silindir Kapağı Sıcaklığı (Cylinder-Head Temperature) : CHT
Soğutma Suyu Sıcaklığı (Cooling Water Temperature) : CWT
Genleşme Tankı Su Seviyesi (Expansion Tank Water Leveling) : ETWL



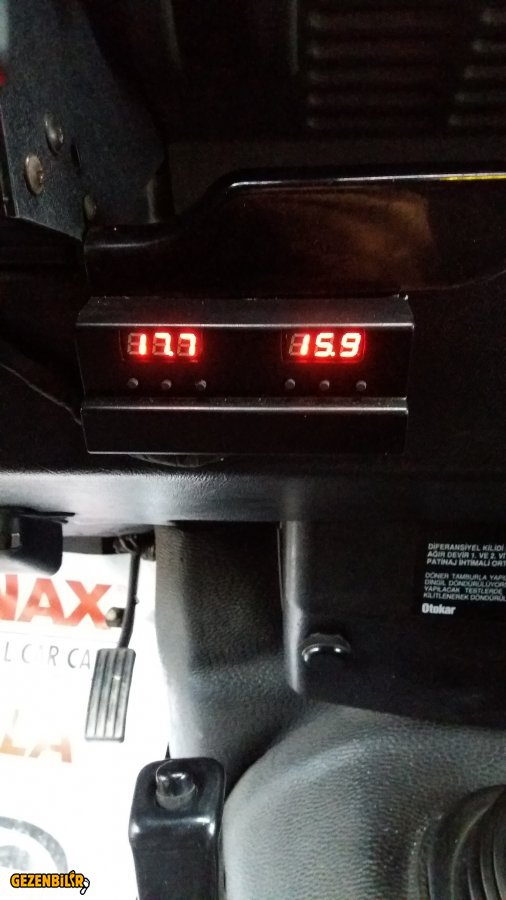

Silindir Kapağı Sıcaklığı (CHT) ile Soğutma Suyu Sıcaklığı (CWT) değerlerini anlık görürken

Genleşme Tankı Su Seviyesi (ETWL) değerini de hasılalı olarak izleyebiliyorum.

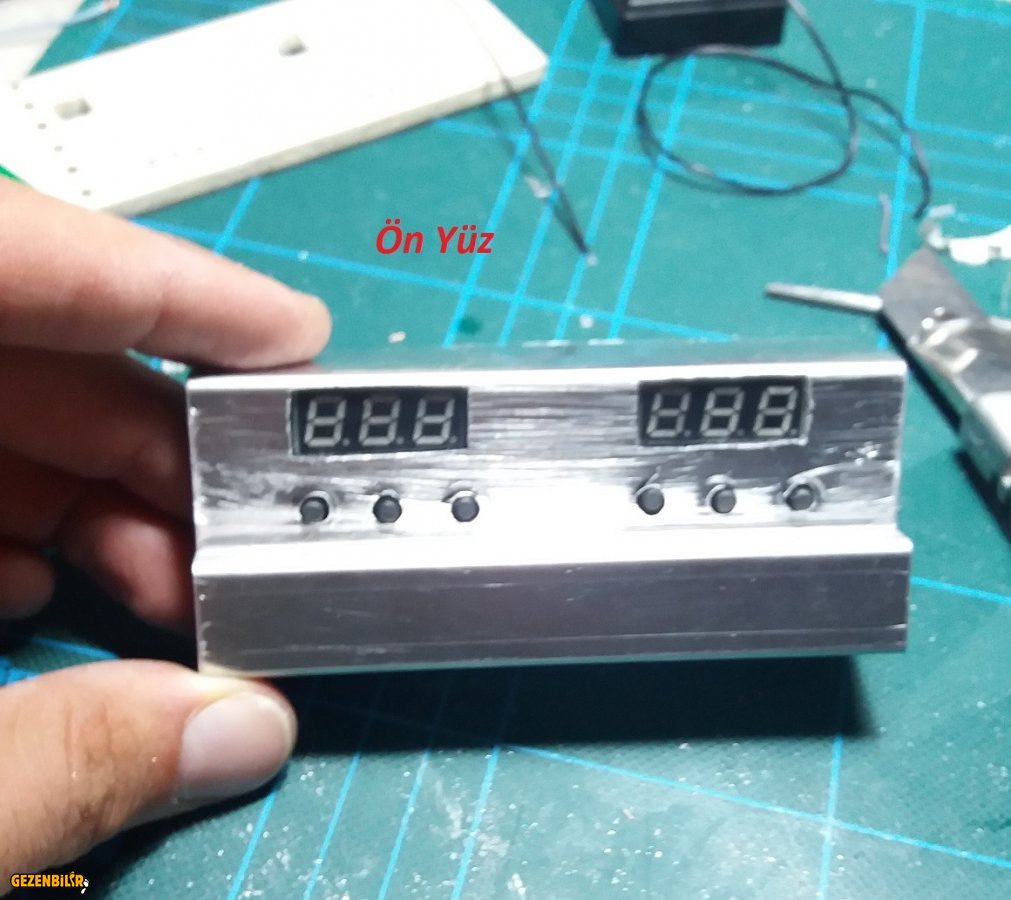

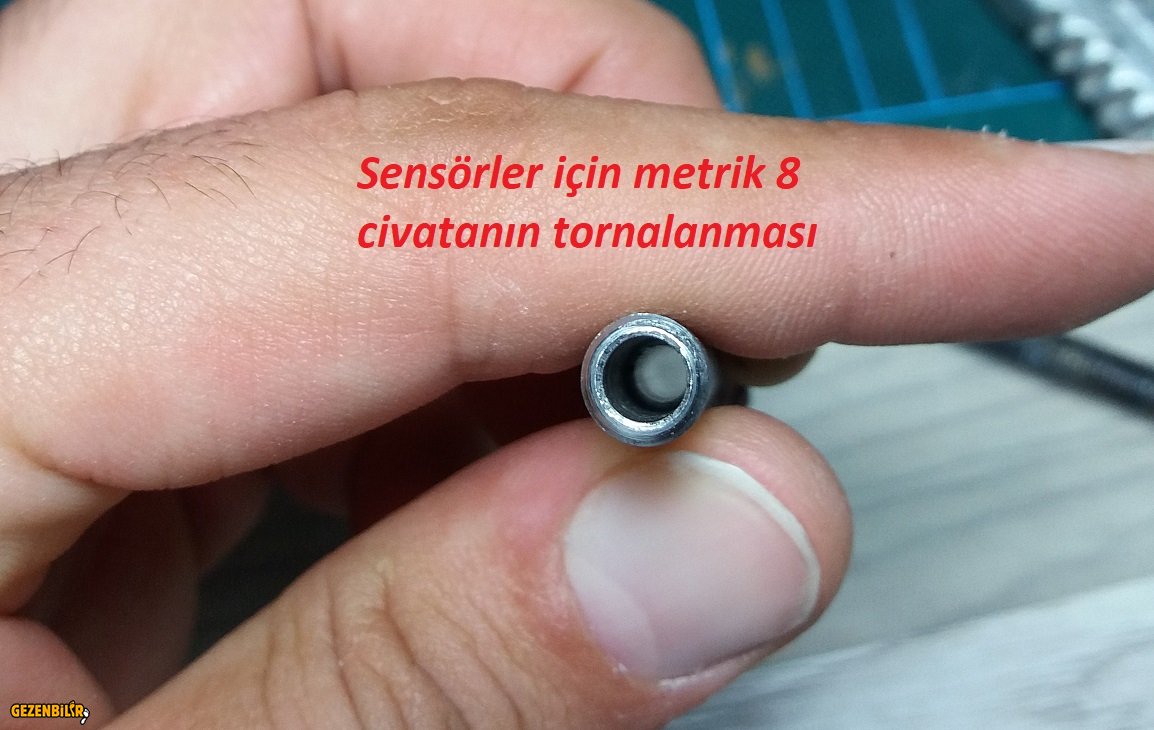

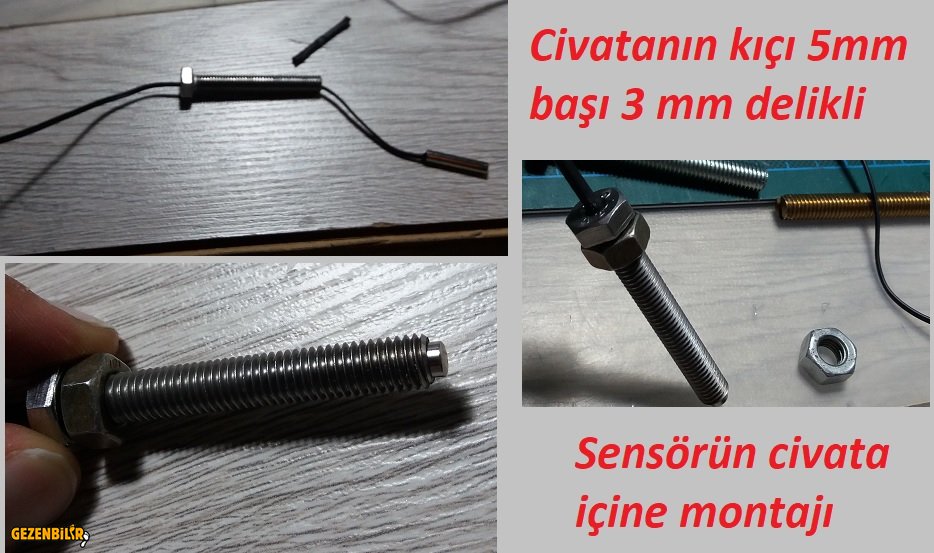

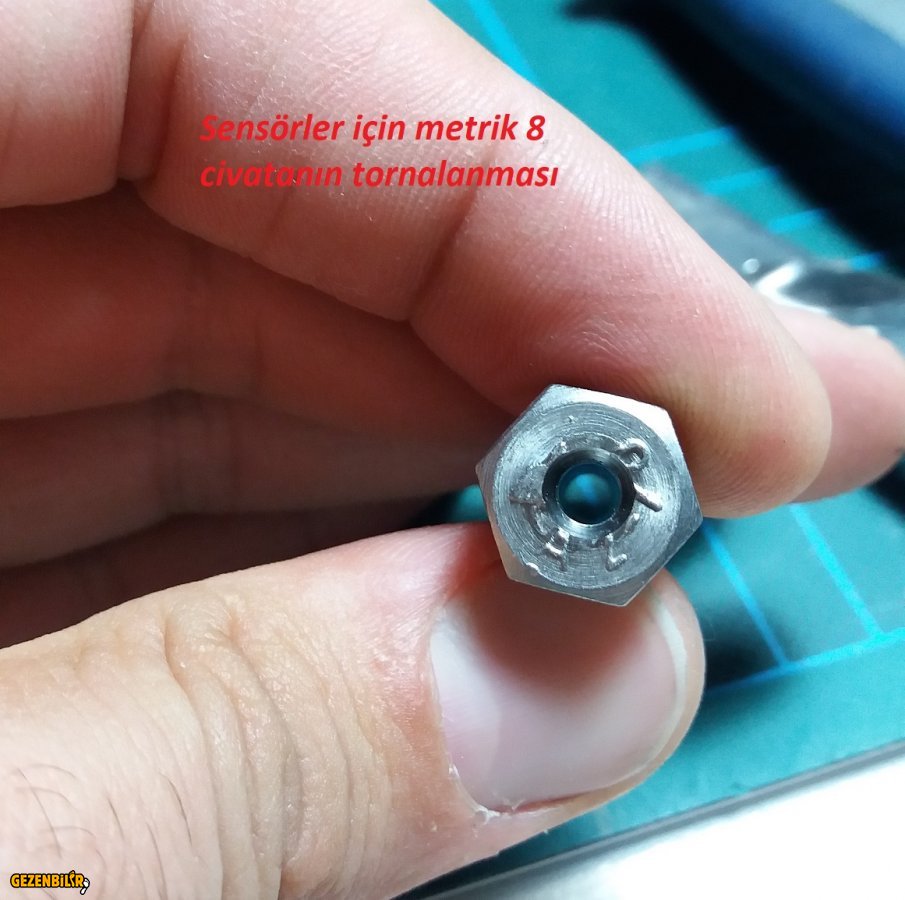

CHT ile CWT için gerekli olan malzemeler oldukça basit sadece değerleri okuyacağınız sensör ve dijital göstergeyi bir elektronik otomasyon firmasından temin etmeniz gerekebilir.

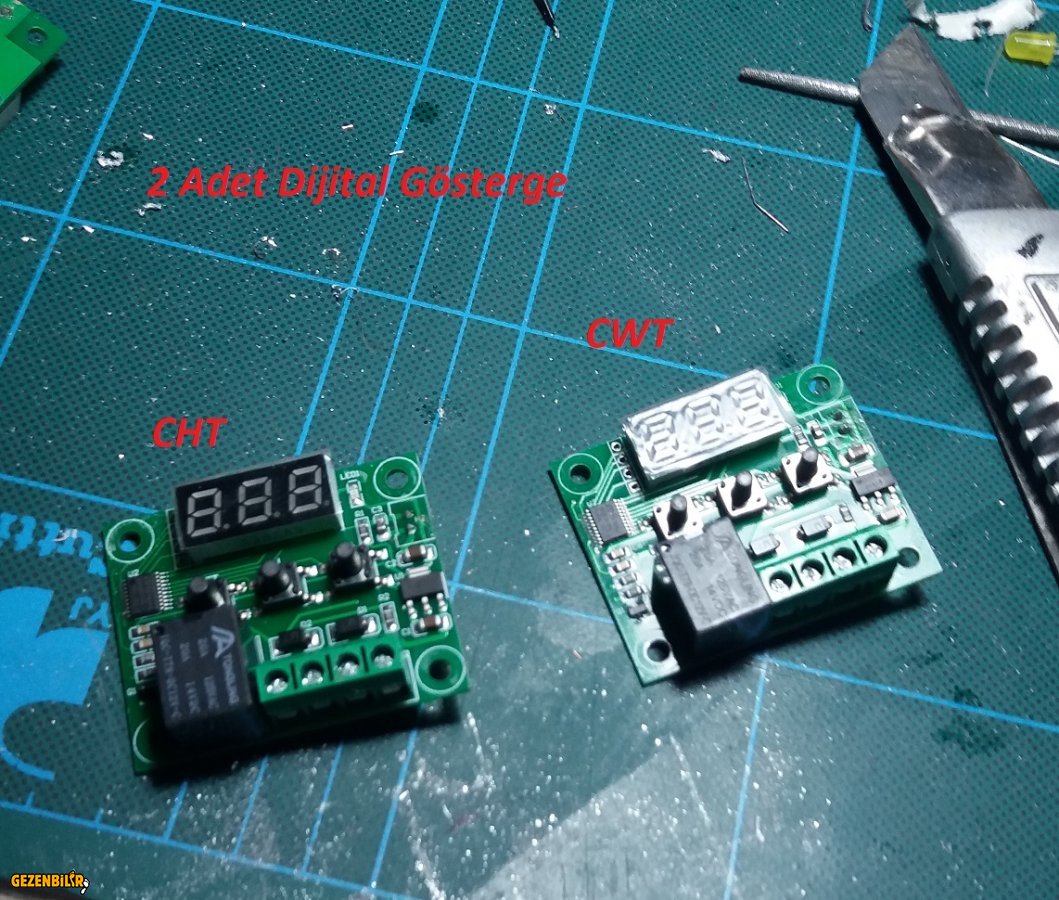

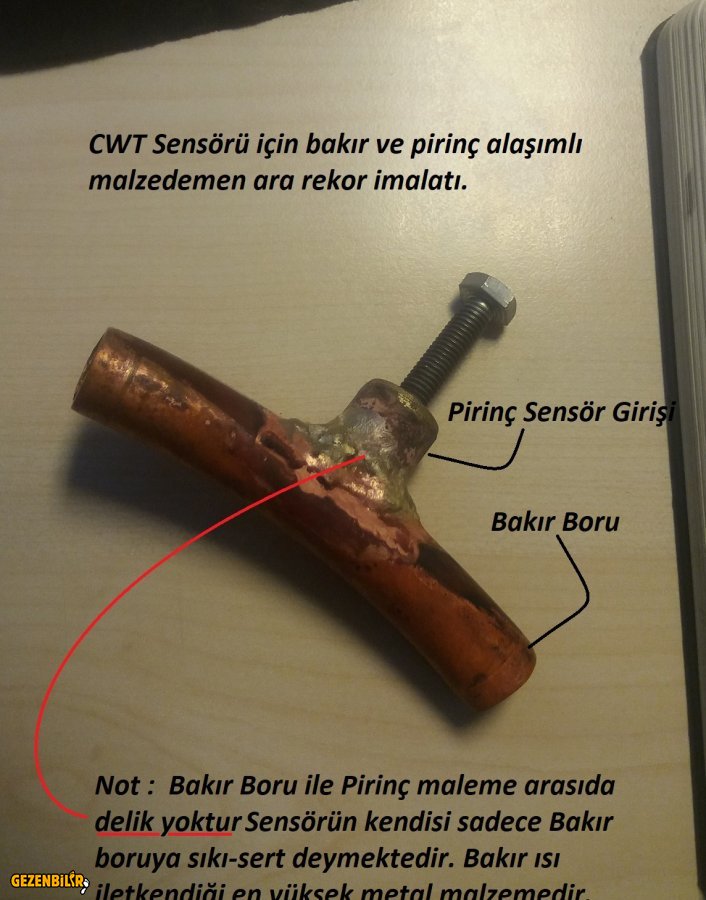

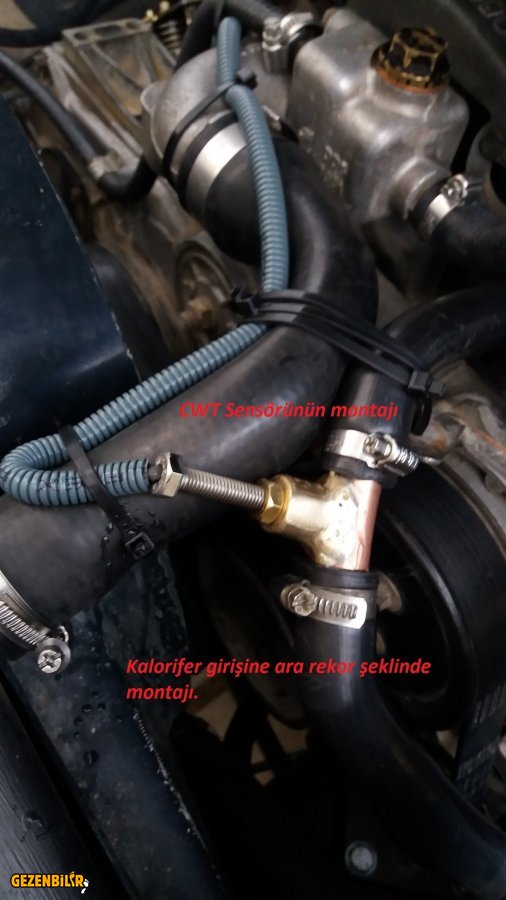

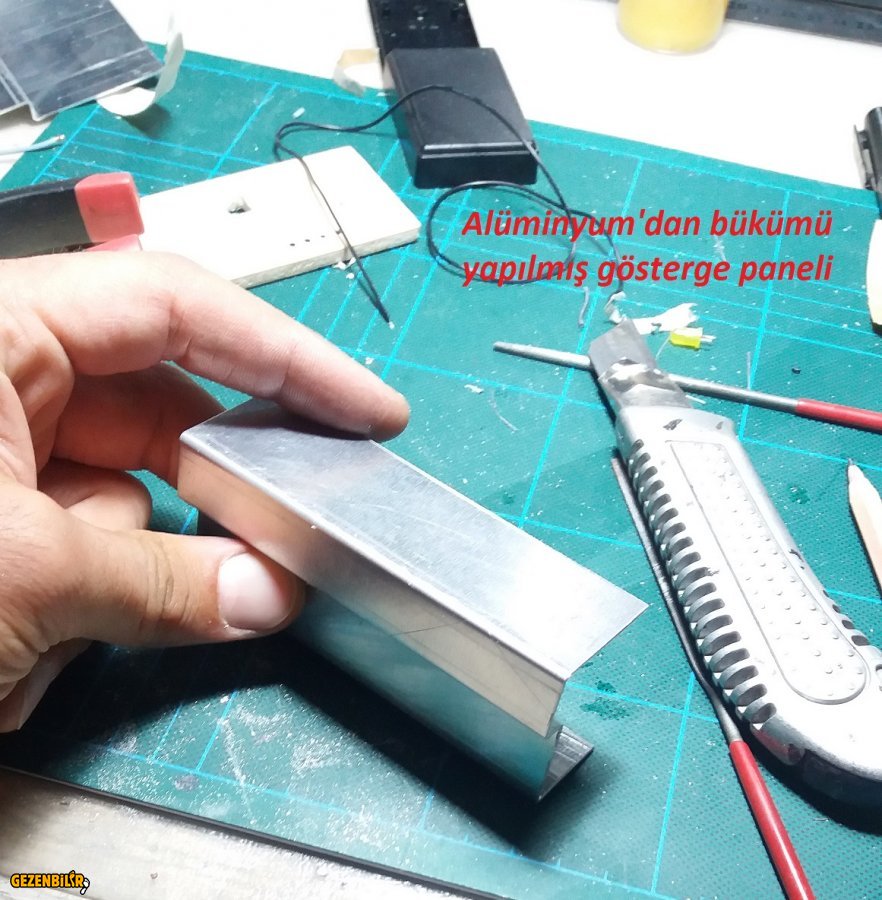

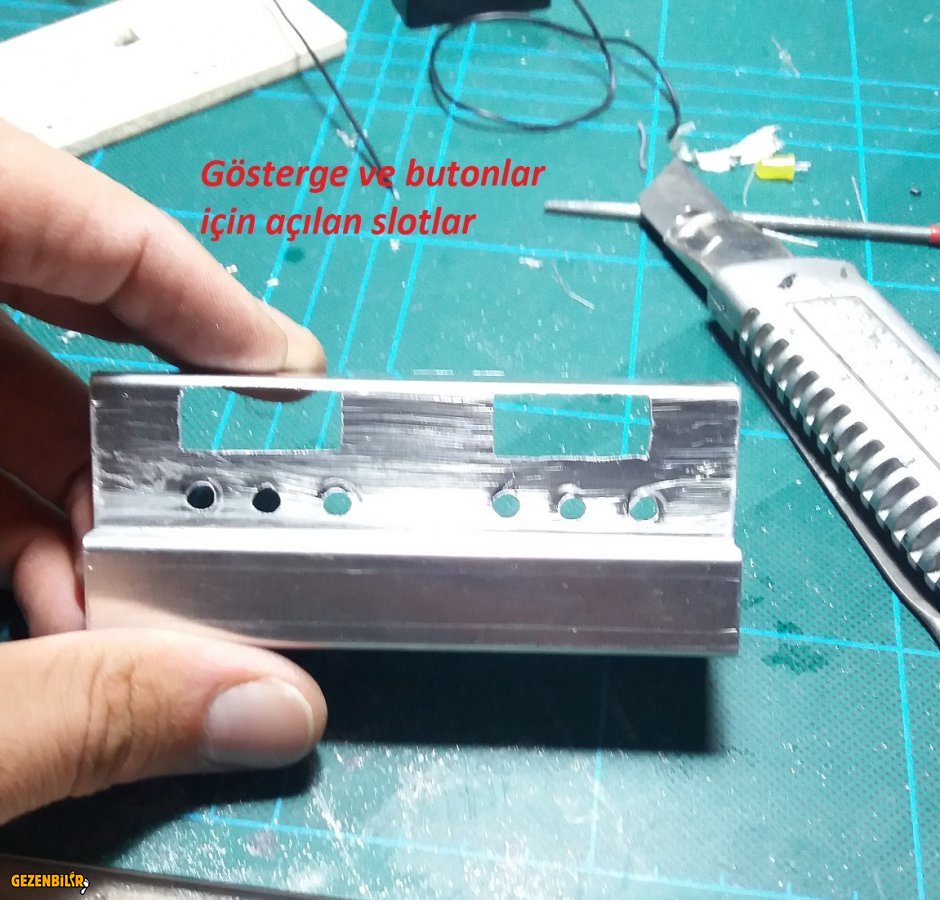

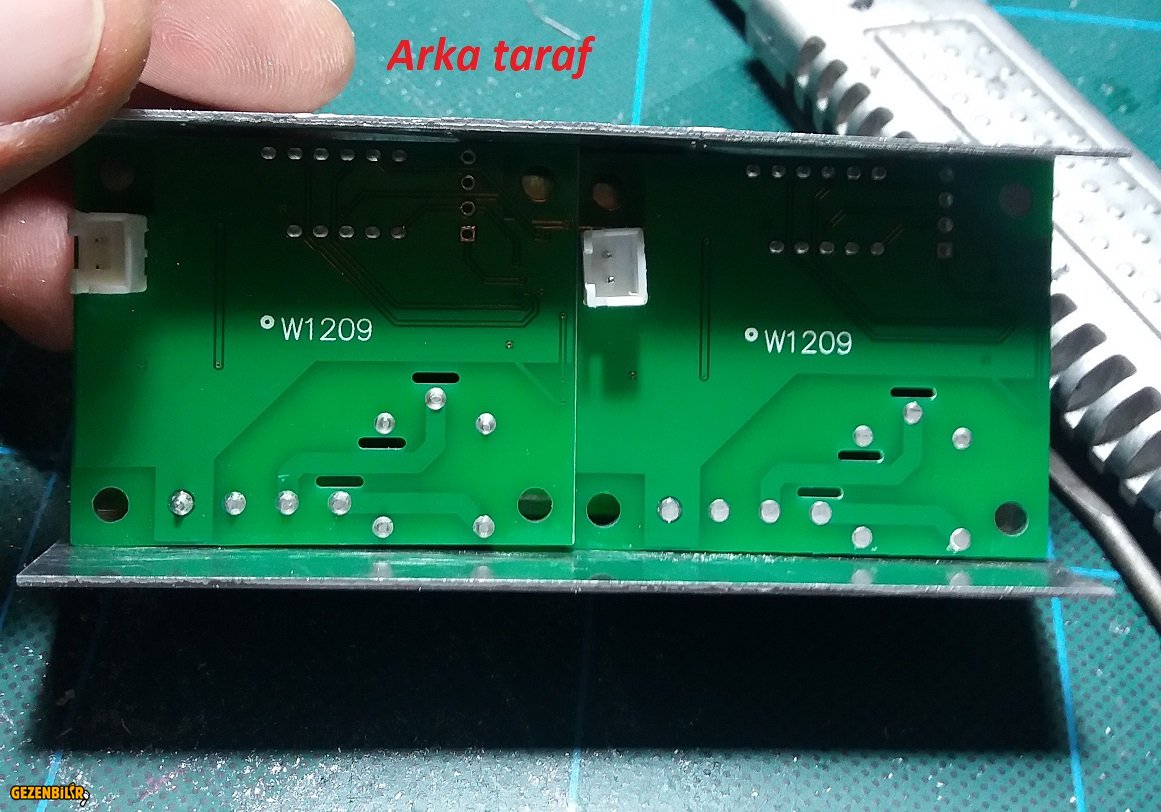

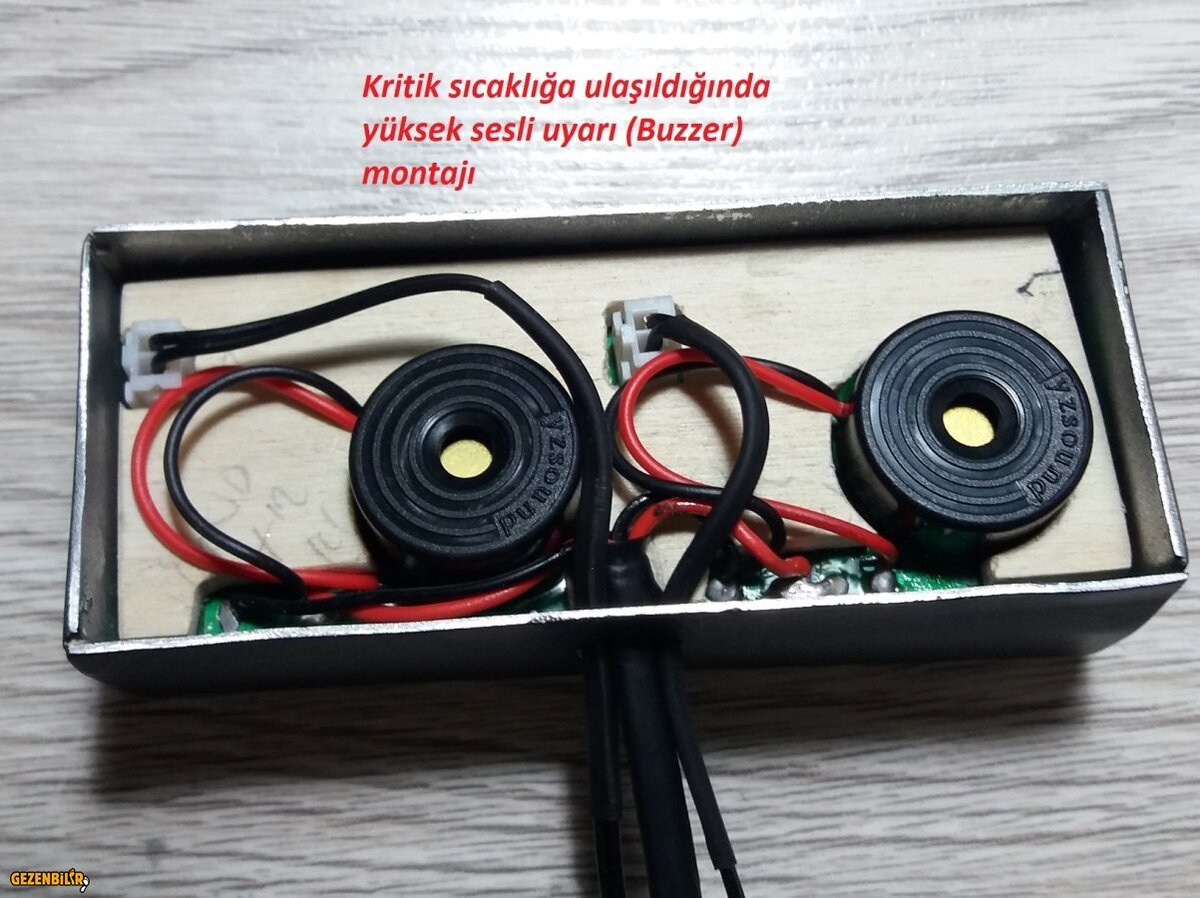

Silindir Kapağı Sıcaklığı (Cylinder-Head Temperature) & Soğutma Suyu Sıcaklığı (Cooling Water Temperature)



[Voyagers]

Resimlerin Devamı



[Voyagers]

Resimlerin Devamı



[Voyagers]

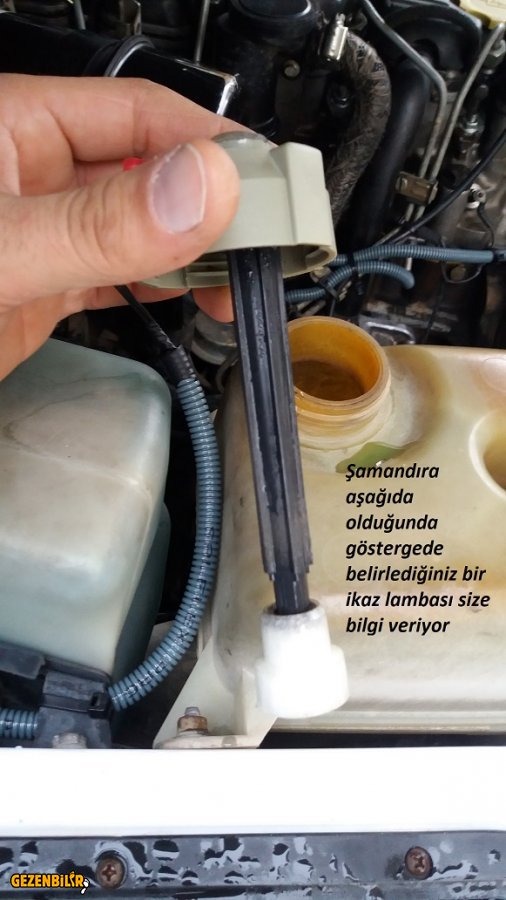

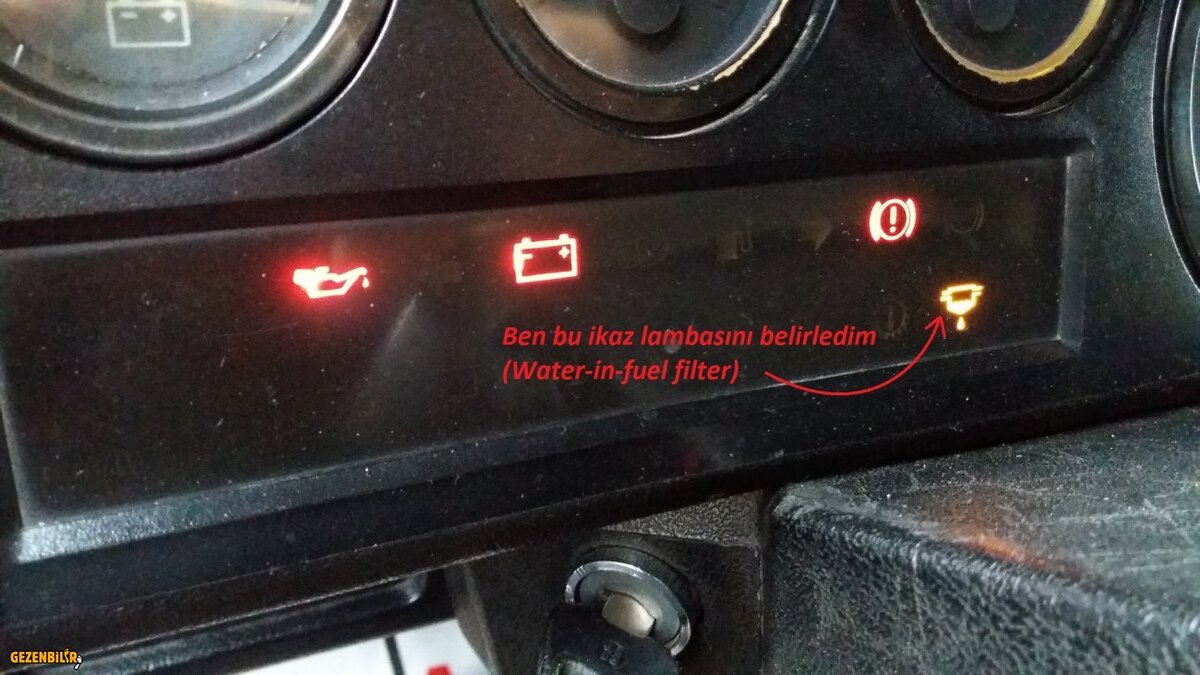

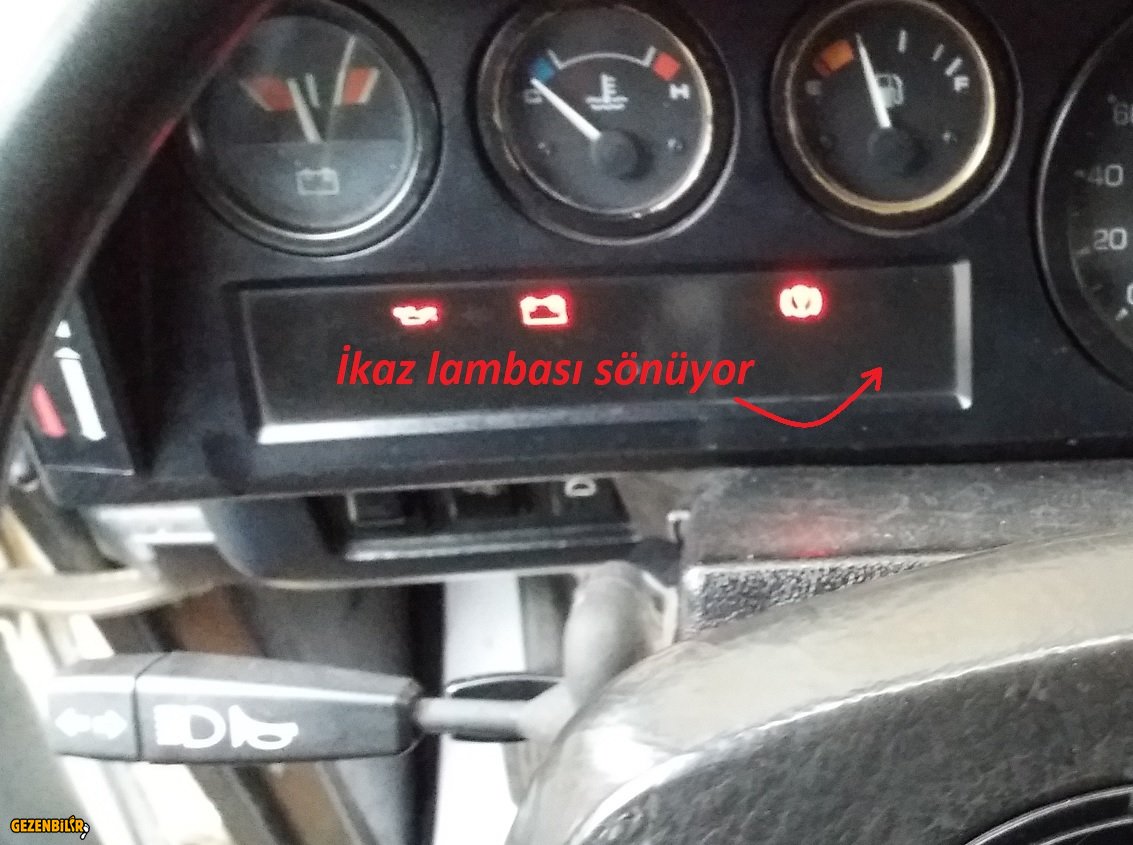

Genleşme Tankı Su Seviyesi (Expansion Tank Water Leveling) : ETWL konusu ise aşağıdaki resimlerde anlatmaya çalışacağım, lakin bu sistem gösterge panelinden gösterge paneline değişiklik gösterebilir ve ekstra olarak RRC' nin genleşme tankı kapağı ile ara bir röle devresi imal etmeniz gerekiyor. Bu konuyu ben "300Tdi low coolant alarm - Land Rover Expedition" sitesindeki Will'den destek alarak yaptım. Eli lehim havyası tutan herkesin kolaylıkla üstesinden gelebileceği bir konu. İhituyacınız olan malzeme ise aşağıdaki gibi;

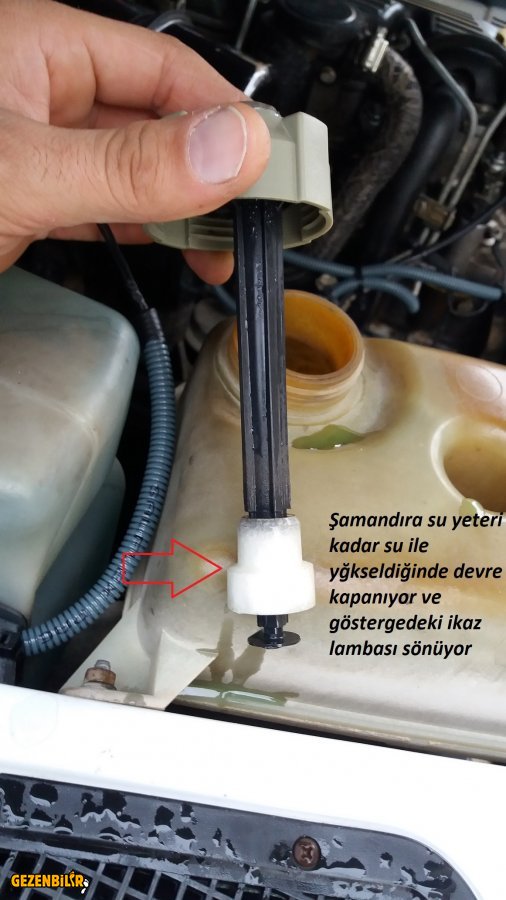

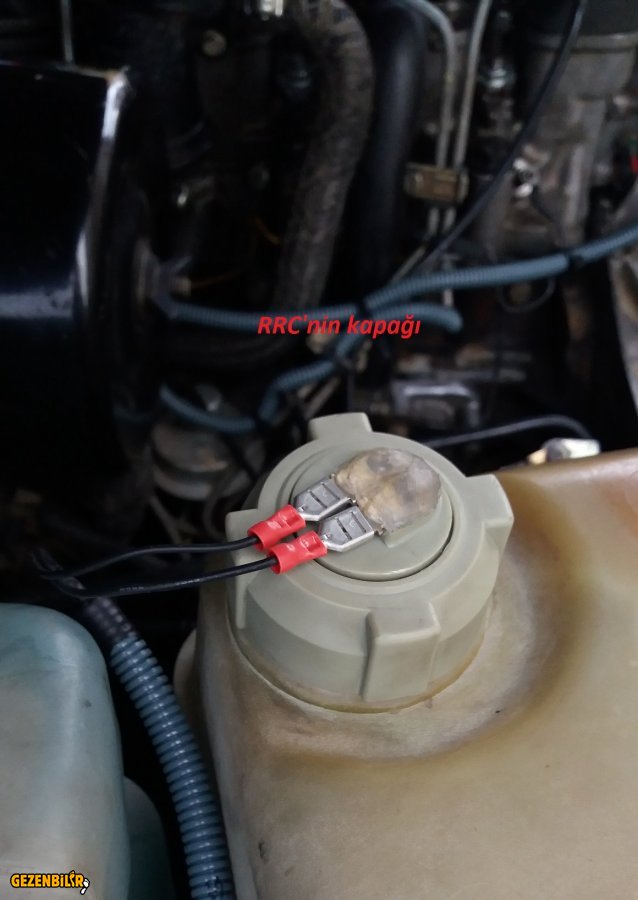

PRC 7925 - RRC genleşme tanklı kapağı
Plastik bir kutu (ara röle devresinin sığacağı kadar)
Omrom G5LE-1 veya Omraon G5V1 mikro röle
BC635 NPN transistör
1N4001 koruyucu diyot
Bir miktar kablo, papuç ve 1 A sigorta



[Voyagers]

Umarın ilgisi çeken arkadaşların beğeneci bir konu olmuştur. Bütün bu yapılanların toplam maaliyeti 300 TL civarı. Tahin edeceğiniz gibi bütçenin yarısın RRC'nin sensörlü kapağı tutuyor. Onuda Kayalaroto'dan temin edebilirsiniz ellerinde oldukça var.

Bu projede bana yardımcı olan tüm arkadaşlara teşekkür ederim.
Herkese iyi forumlar dilerim.

Saygılarımla.

Murat
