Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

[theta]

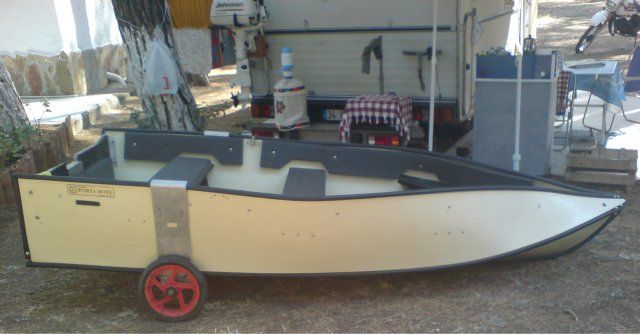

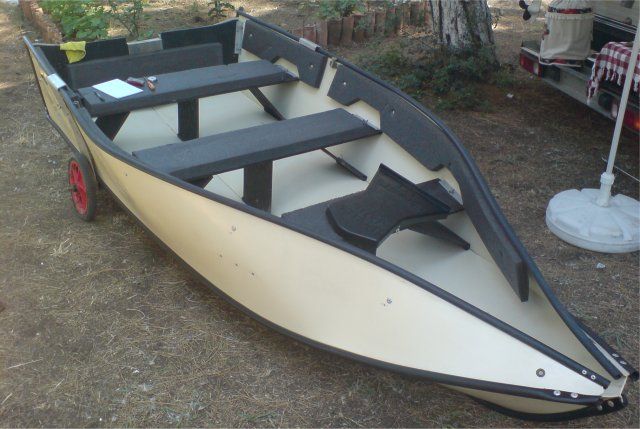

Kampta şişme bot yerine Amerikan malı katlanabilir bir kayık olan "Porta Bote" kullanıyorum. Çok pratik ve hafif olan bu kayığı karada taşımak için "Porta Dolly" denilen tekerlekler tasarlanmış firma tarafından.
Ben de kayığı taşımak için bunların bir benzerini yaptım ve kullanıyorum.
[attachment=1]

[attachment=2]

Tekerlekleri 14 inçlik plastik jantlı çocuk bisikleti tekerlekleri ve 5mm aluminyum levhalar kullanarak aslına uygun olarak yapmıştım. İyi yanı, bu tekerlekler kayığı motoru ve tüm ekipmanları bile birlikte tek kişiyle pazar arabası çekmek kadar kolay bir şekilde taşımanızı sağlıyor.

Ancak kullanılmadıklarında karavanda çok yer kaplıyor, şişme lastikleri zaman zaman bakım gerektiriyor ve dar tekerlek tabanları nedeniyle kumda gömülerek rahat çekilemiyor.

Sorunların çözümü için 15mm kavak kontrplaktan çok katmanlı olarak yapılacak tekerlekler ve 2mm paslanmaz malzemeden yapılmış katlanır makaslar kullanmayı düşündüm.

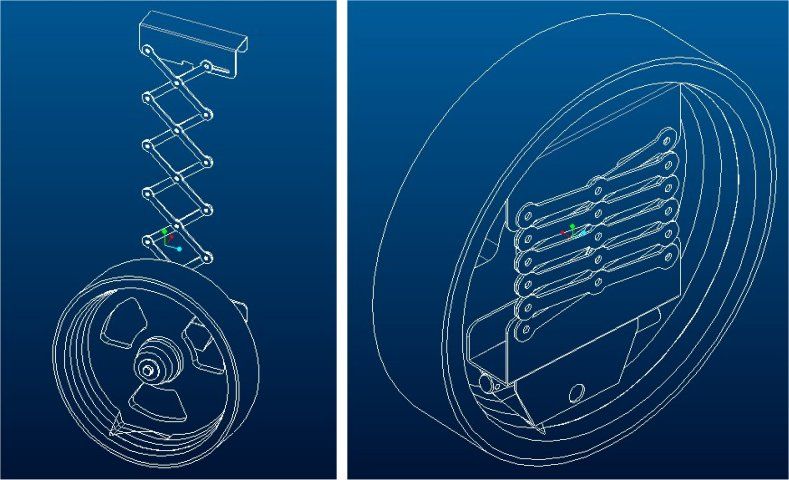

3 boyutlu tasarımları şöyle oldu:
[attachment=3]

"Makas" ve milden oluşan her bir taşıyıcı parça, katlandığında tekerleğin içerisindeki özel boşluğa yerleşecek ve her birinin ağırlığı 3kg' dan az olacak.
Bu sayede tüm taşıyıcı sadece tekerlekler kadar yer kaplayacak.

Tekerleklerin yerle temas eden yüzeyi bisiklet lastiği sırtı ile kaplanacak ve genişliği 75mm olduğundan yumuşak zeminlerde de daha az gömülecek.

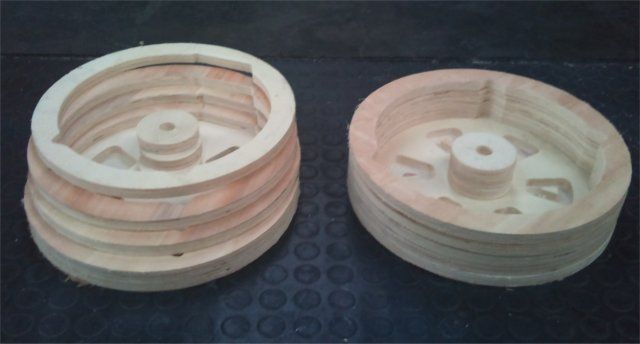

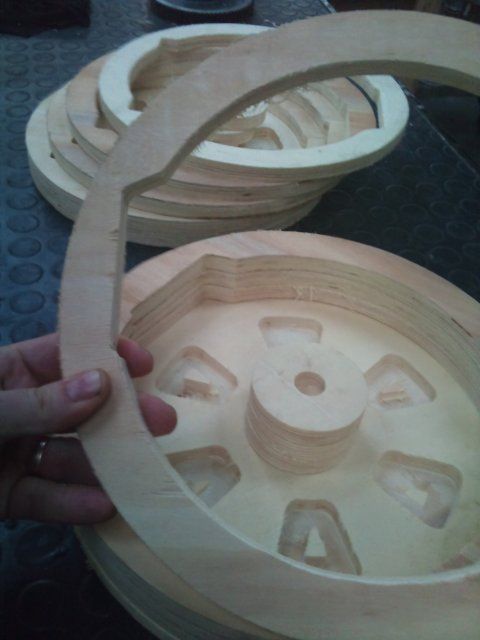

Kontrplak tekerlerin yapımı için CNC de parçaları kestirdim. Parçalar PU tutkal ile birbirine yapıştırılacak ve tornada düzgünleştirilecek.

[attachment=4]

[attachment=5]

Ortalarına PA burç sıkı geçme olarak çakılacak.

Bizi izlemeye devam edin
Selamlar, sevgiler herkese...



[dogan124]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Serdar Bey Merhaba,

Aynı kayıktan ben de de var. Sanırım sizinki benimkinden bir boy daha büyük. Takip ediyorum, kolay gelsin.

Selamlar,

Doğan



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Sanırım Aktur' da görmüştüm sizi; değil mi?
Bendeki 10 feetlik (3.3m) model.
Paslanmaz parçaları da kestirdim. Monte edeyim, resimlerini koyacağım.
Selamlar,
Serdar



[dogan124]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Serdar Bey,

2006 yılında Akturda çadırla kalmıştık. Yanımızda katlanır kayığımızda vardı. Tanıştıysak unutmuşum kusura bakmayın.

Bu arada benimki de 10 feetlik modelden.

Tekrar görüşmek ümidiyle,

Kolay gelsin

Doğan



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Yok Doğan Bey, tanışmamıştık;
aynı kayıktan sizde de olduğu için dikkatimi çekmişti.

Serdar



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

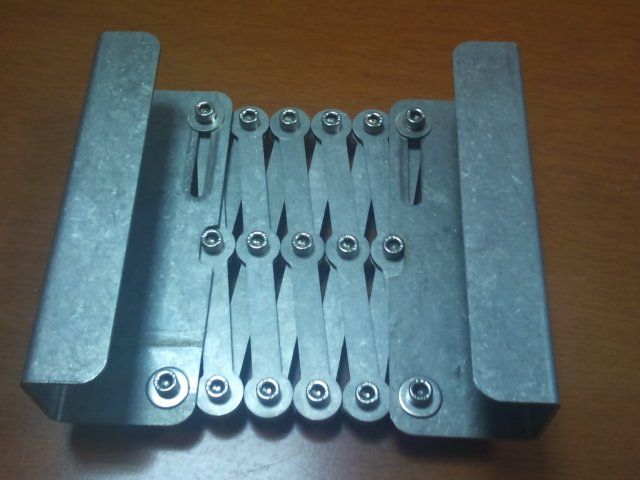

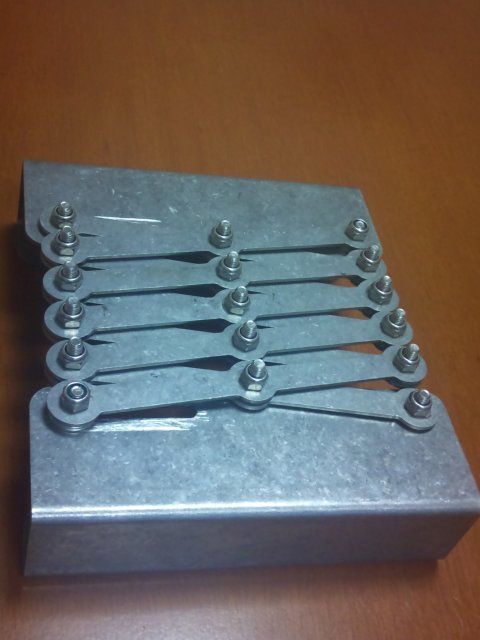

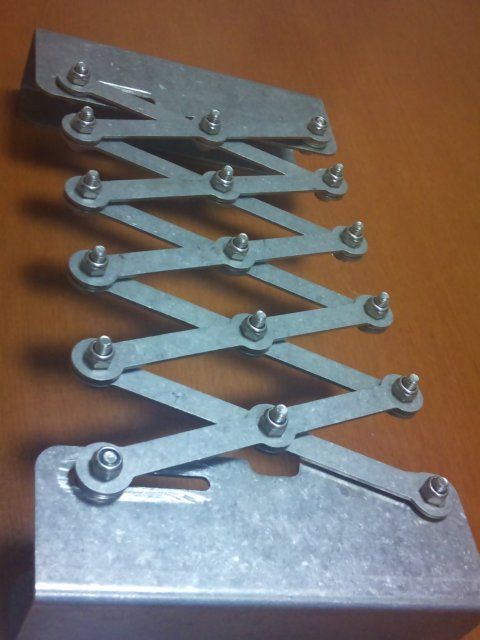

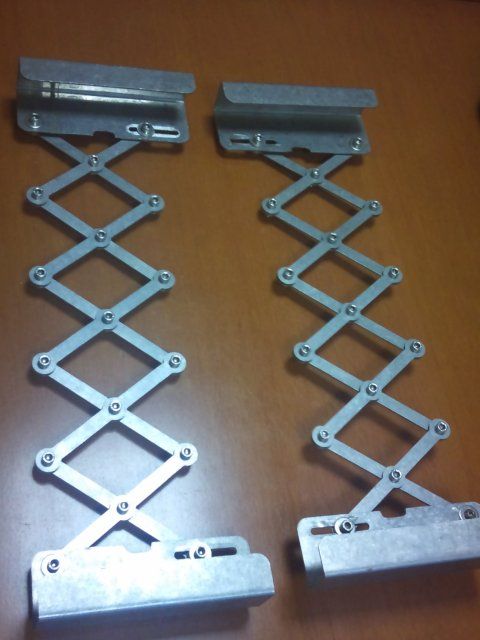

Paslanmaz parçaları lazerde kestirdim.
Elimde 2.2mm lik bir sac vardı zaten, onu kullandım.
Tüm bağlantı yerlerinde paslanmaz vidalar, pullar ve kilitli somunlar kullandım.
Tasarım sırasında bağlantı vidasının başının alt ve üst çenelere çarpacağını öngöremediğimden bu bölümleri taşlayarak boşalttım biraz.
Resimler aşağıda.
Sabitlemek için ortadaki vidalardan ikisini kelebek başlı yaparak sıkmayı düşünüyorum.
[attachment=1]

[attachment=2]

[attachment=3]

[attachment=4]

[attachment=5]



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

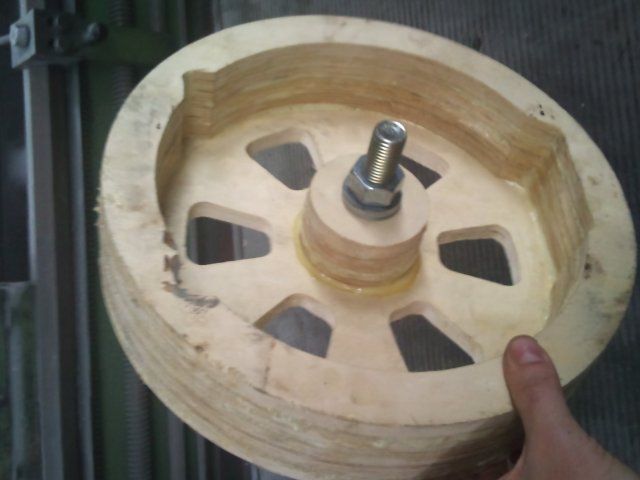

Tekerlekleri uluşturacak kontrplakları PU tutkalla birbirine yapıştırdım.
Fena olmadı.
Ortasına geçici olarak taktığım büyük civatan bağlayarak tornalayacağım bugün.


[attachment=1]



[mayıstosböce]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

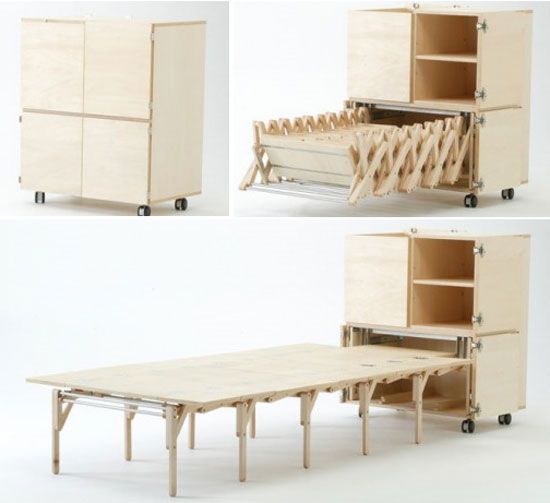

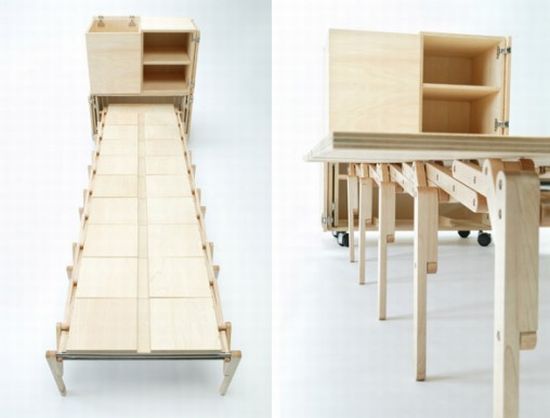

Arkadaşlar sizde bu yetenek var belli bu konuda ne düşünüyorsunuz ,

http://www.gezenbilir.com/index.php?topic=38332.0


[attachment=1]

[attachment=2]



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Pek kullanışlı gelmedi bana.
Katlandığında tüm dolabı kaplıyor; yüksekliği de az görünüyor.
Bunun yerine levha haline gelebilen yanyana katlanır masalar daha pratik olabilir...



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

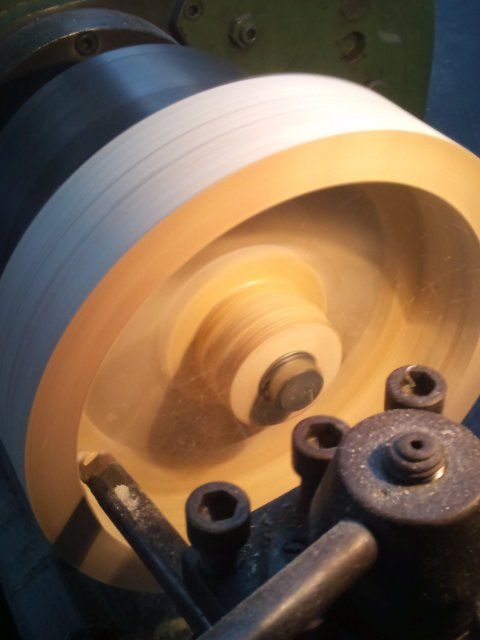

Tornalama işi bitti.

[attachment=1]

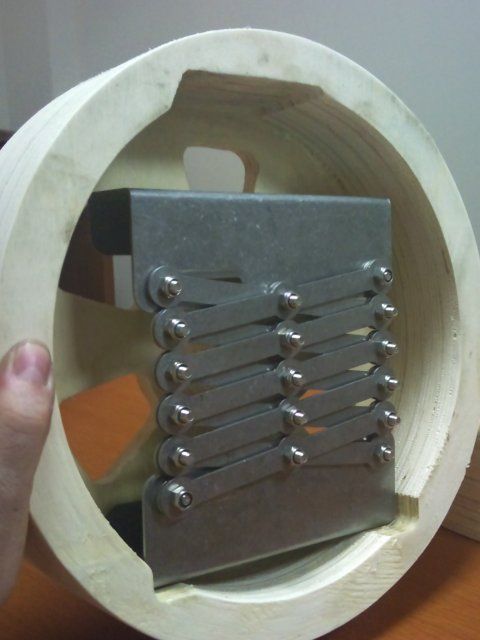

Makas söküldüğünde tekerleğin içine böyle yerleşecek:

[attachment=2]

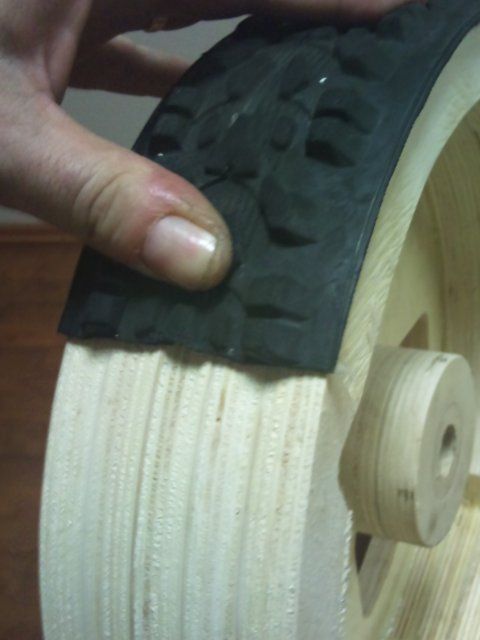

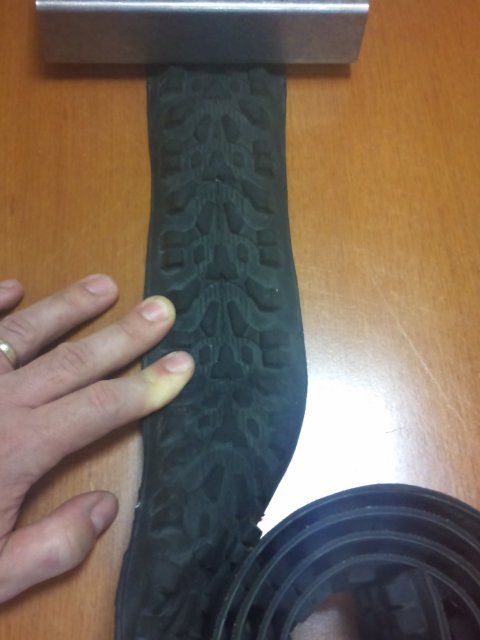

Veee, sırt kaplaması:

[attachment=3]

Tekerlekleri epoksi veya PU yat verniği ile izole edip düz bir renge (kırmızı olsun, farkını veririrm ) boyamayı düşünüyorum...



[drares]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Serdar bey bu imalatınızı bitirdiniz mi?



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Arada kısa bir Datça tatili yapıp işe dönünce yığılan işlerden pişman olduktan sonra pek çalışamadım üzerinde

Epoksi reçine temin ettim bir tek fazladan bu proje için.

Epoksi uyguladıktan sonra lastikleri kaplamadan kayığa bir uygulayacağım, bakalım ön göremediğim bir sorun var mı.

Resimleri eklerim çalışınca konu üzerinde...



[albatroshsa]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

iyi günler bu konu uzun zaman önce konuşulmuş ama umarım bir cevap alabilirim.bu bottan bende almak istiyorum ama internette araştırdım türkiyede satan bir yer yok sanırım yada ben bulamadım.bana bu konuda yardımcı olursanız sevinirim.



[theta]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

Bildiğim kadarıyla Ankara' da Mikado adlı bir firma satıyordu bir ara, bir ara da İzmir de güderoğlu marin adlı bir firmada vardı.
Şimdi satıyorlar mı bilmiyorum ama...
Ben sahibinden.com da bulmuştum...



[albatroshsa]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

çok teşekkür ederim ilginiz ve vakit ayırıp cevap verdiğiniz için
bu arada bu botu kullanan birisi olarak botun kullanışlı olup olmadığı konusunda biraz bilgi verirseniz çok memnun olurum.
birde bu botun fiyatı konusunda bir bilgi verebilirseniz çok iyi olur çünkü fiyat konusunda hiç bir yerde bilgi bulamadım



[buralpdi]

Ynt: Katlanır Bot Taşıyıcı (Geliştirilmiş Porta Dolly)

bu başlığı görmemişim
