Airboat ve Hovercraft

[airboat]

Ynt: Airboat ve Hovercraft

UNİVERSAL HOVERCRAFT 12 T 4 Ekspolorer Modelinin Karda ve yerdeki denemeleri
bitti.Ne yazıkki Nokia cep telefonu ile yaptığım Video görüntülerini aktaracak bir proğram
bulamadım.
Bu konuda moderatörümden yardım bekliyorum.



[airboat]

Ynt: Airboat ve Hovercraft

Üretimini tamamladığım; TORNADO HOWERCRAFT modelinin resim ve videolarını önümüzdeki günlerde Foruma aktarmaya çalışacağım.
[attachment=1]



[airboat]

Ynt: Airboat ve Hovercraft

Airboat videoları

http://www.dailymotion.com/video/xjo2vr_airboat_tech



[airboat]

Ynt: Airboat ve Hovercraft

http://www.dailymotion.com/video/xjo2zq_airboat-2_tech



[airboat]

Ynt: Airboat ve Hovercraft

Nihayet Video Yüklemeyi öğrenebildim

http://www.dailymotion.com/video/xjo31i_video009_tech



[airboat]

Ynt: Airboat ve Hovercraft

UNİVERSAL HOVERCRAFT 12 T 4 Ekspolorer Modelinin Karda ve yerdeki denemeleri
bitti.Ne yazıkki Nokia cep telefonu ile yaptığım Video görüntülerini aktaracak bir proğram
bulamadım.
Bu konuda moderatörümden yardım bekliyorum.

Howercraft Karda deneme resimlerini aktarabileceğim galiba.Eleştrilerinizi bekliyorum.
http://www.dailymotion.com/video/xll4bw_11032011035_tech
http://www.dailymotion.com/video/xll4e3_11032011036_tech
http://www.dailymotion.com/video/xll4fh_11032011038_tech
http://www.dailymotion.com/video/xll4gp_11032011039_tech
http://www.dailymotion.com/video/xll4i0_11032011040_tech
http://www.dailymotion.com/video/xll4jj_11032011041_tech
http://www.dailymotion.com/video/xll4ko_11032011042_tech
http://www.dailymotion.com/video/xll4mb_11032011043_tech



[airboat]

Ynt: Airboat ve Hovercraft

Üretimini tamamladığım; TORNADO HOWERCRAFT modelinin resim ve videolarını önümüzdeki günlerde Foruma aktarmaya çalışacağım.
[attachment=1]

Değerli Dostlarım,

Yaz Tatili nedeniyle forumdan uzun zamandır ayrı kaldım.
Bugünden itibaren "TORNADO HOWERCRAFT ÜRETİM RESİMLERİ"ni Foruma aktarıyorum.
[attachment=1][attachment=2][attachment=3]



[airboat]

Ynt: Airboat ve Hovercraft

TORNADO Howercraft Fransız projesidir.
UNIVERSAL Hovercraft ise USA idi.
Ortak özellileri Herikisinin üretimininde ahşap kompozit ve polyester kullanılmasıdır.Herikisninide hava yastığı üzerinde hareket etmesidir.
Universal de Kaldırma ve itme motoru olmak üzere iki motor iki pervane bulunmakda,çanta etek modeli uygulanmaktadır.
Tornado da ise;Tek motor ve pervane kaldırma ve itme görevini yapmakta,parmak etek modeli uygulanmaktadır.

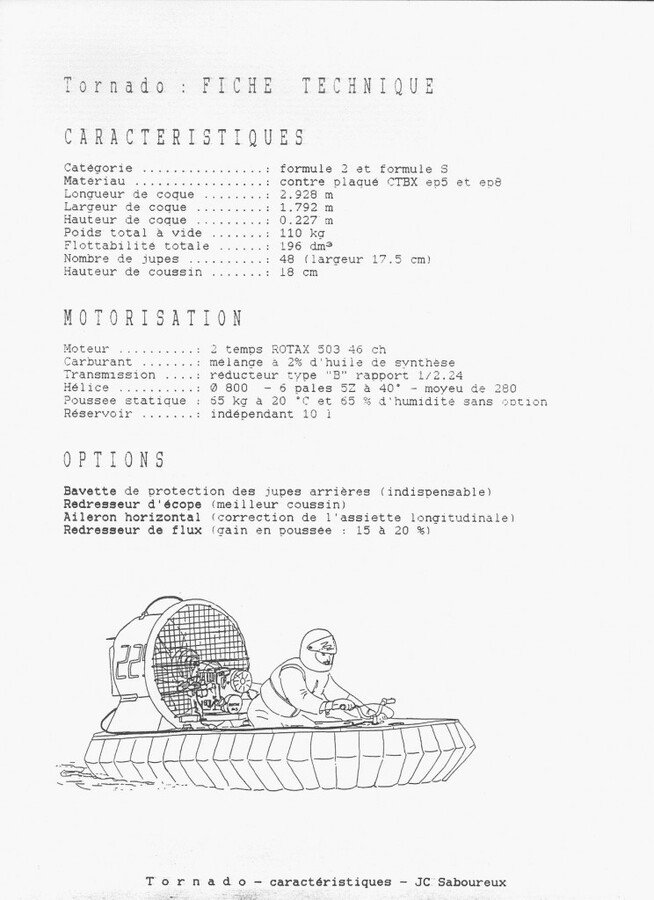

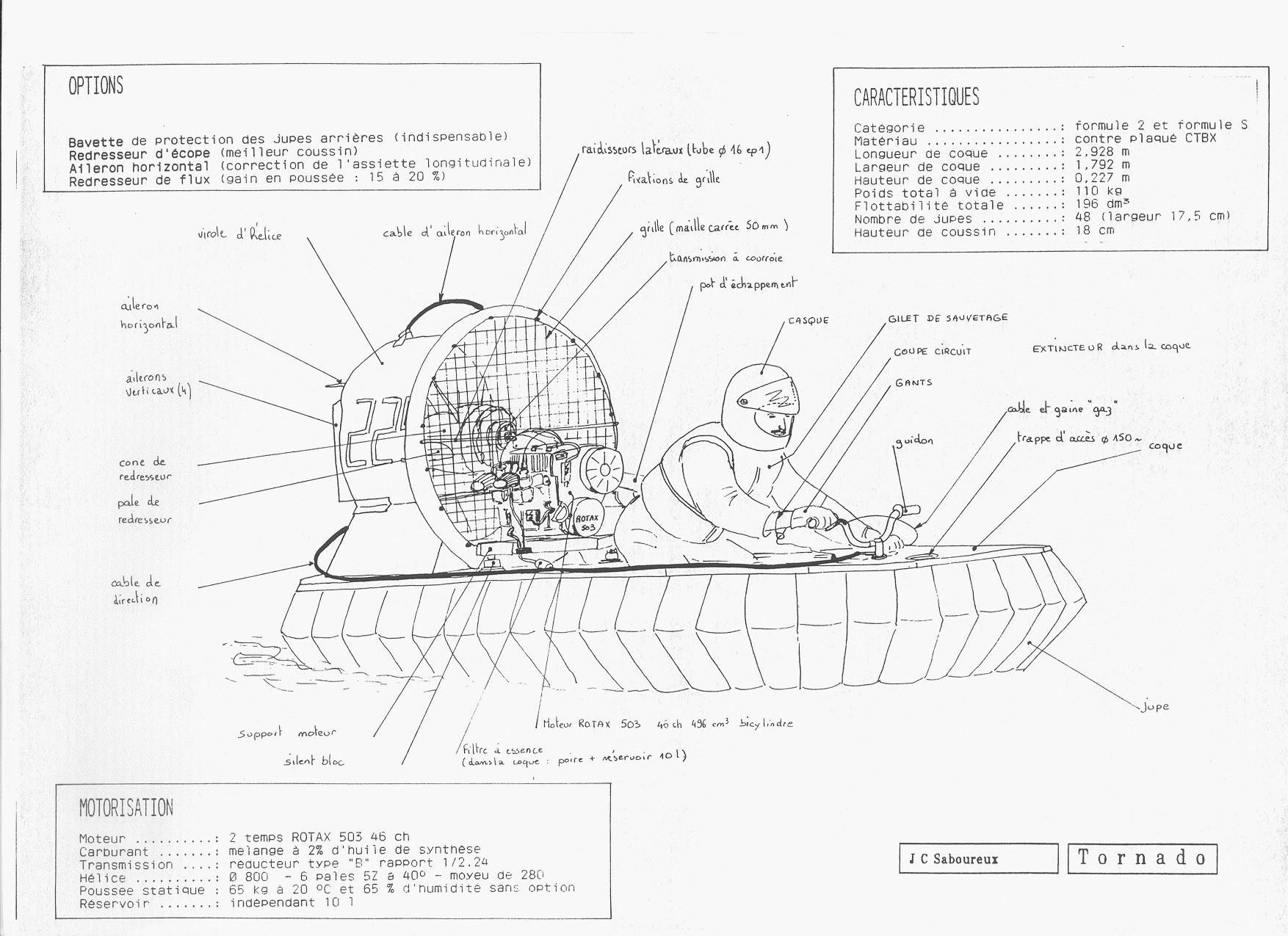

TORNADO'nun teknik özellikleri ekde yer almaktadır.[attachment=1]



[airboat]

Ynt: Airboat ve Hovercraft

Howercraft Karda Sürüş Denemelerim yağan bu kardan sonra yapılabildi

İşte Ankara'da kar böyle yağar.Hava iki gün ayaza ceker,kar sertleşir,bizde deney sürüşü yaparız!

http://www.dailymotion.com/video/xlmjtf_ankara-da-kar_tech



[airboat]

Ynt: Airboat ve Hovercraft

TORNADO HOWERCRAFT'a Üretim resimleri ile devam ediyoruz.

Üretimde çoğunlukla ahşap kullanılmakda.
Malzeme 4 ve 8mm Marin kontradır.Marin kontra kayın ağacından yapılmış diğer kontralara göre değişik bir yapıştırıcı kullanılır.
Çeşitli ölçülerde çam cıta kullanılır.Çıtaların çırsasız ve budaksız olmalıdır.Tekne tabanında 8mm kontra, dikey birimlerde
çıta takviyeli 4mm kontra kullandık.Yapıştırıcı olarak poliüretan yat tutkalı kullanıldı.[attachment=1][attachment=2]

Tekne yanlarında;hava kanal deliklerini,yanlar,arka,ön bölümlerde ayrı çaplarda pançla açtık.



[airboat]

Ynt: Airboat ve Hovercraft

TORNADO HOWERCRAFT'a Üretim resimleri ile devam ediyoruz.

Üretimde çoğunlukla ahşap malzeme kullanılmaktadır.
Malzeme 4 ve 8mm Marin kontradır.Marin kontra kayın ağacından yapılmış diğer kontralara göre değişik bir yapıştırıcı kullanılmıştır
Çeşitli ölçülerde çam cıta kullanılır.Çıtalar çırsasız ve budaksız olmalıdır.Tekne tabanında 8mm kontra, dikey birimlerde
çıta takviyeli 4mm kontra kullandık.Yapıştırıcı olarak poliüretan yat tutkalı kullanıldı.[attachment=1][attachment=2]

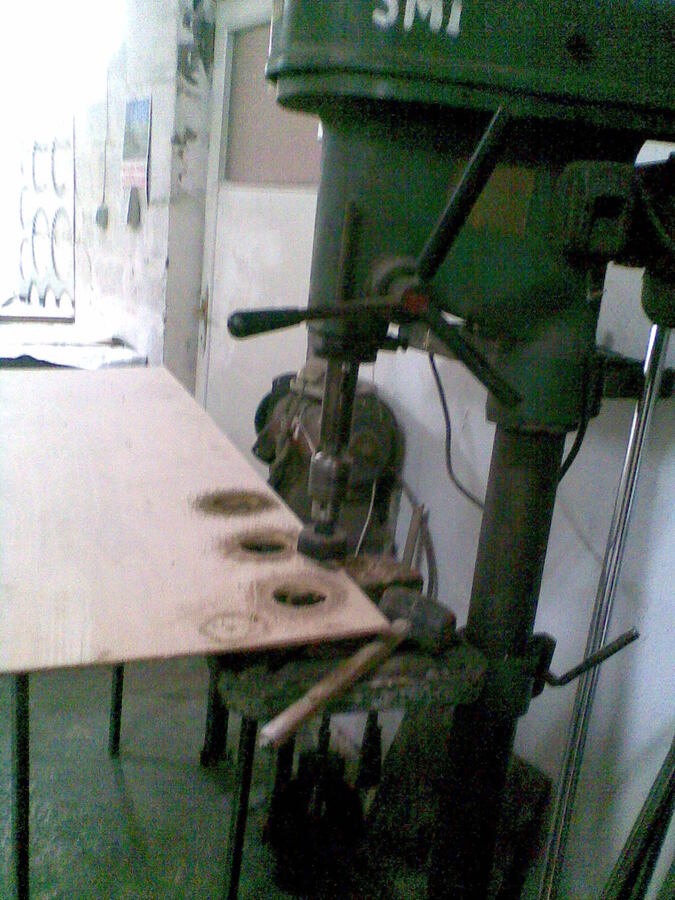

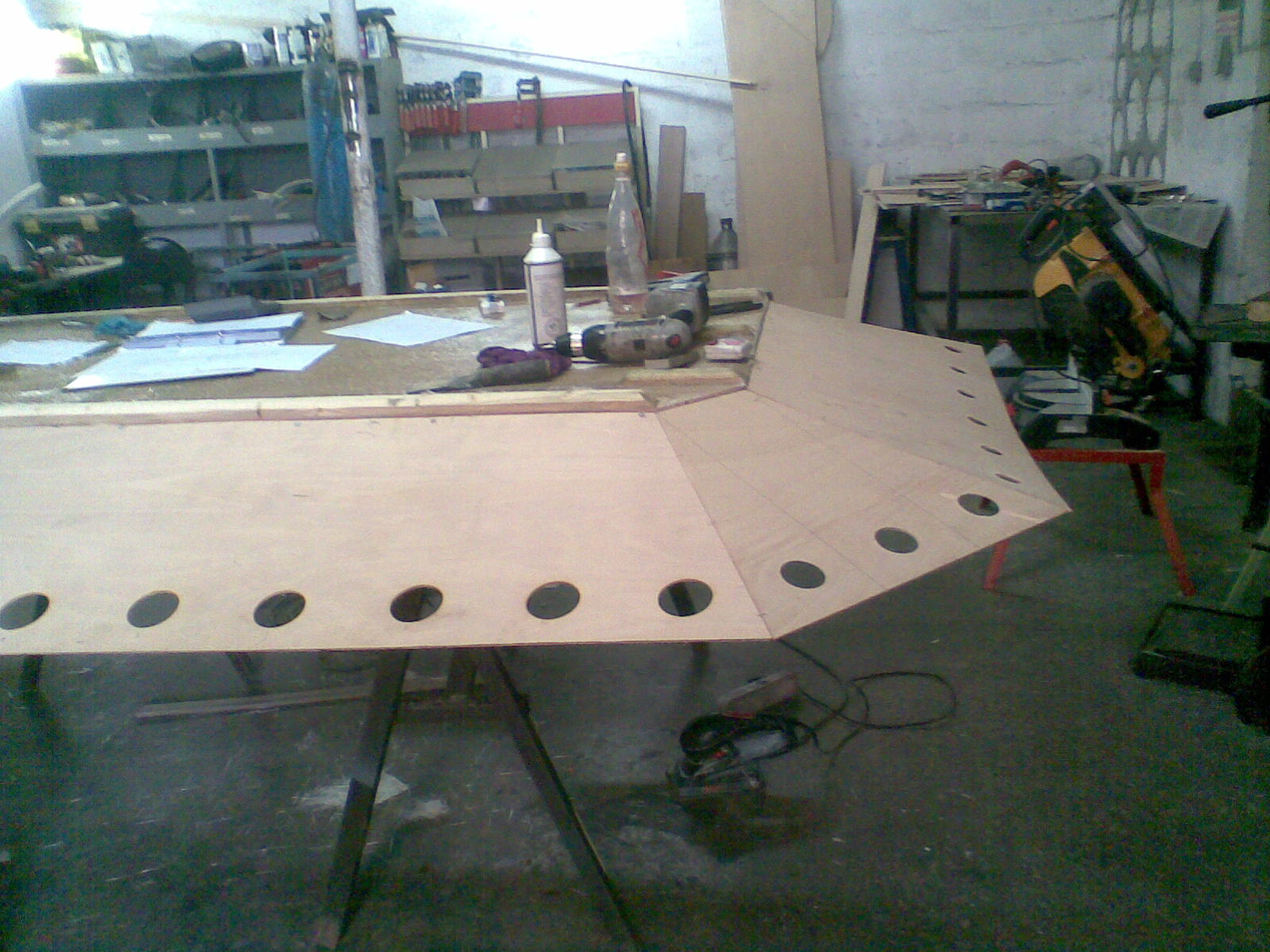

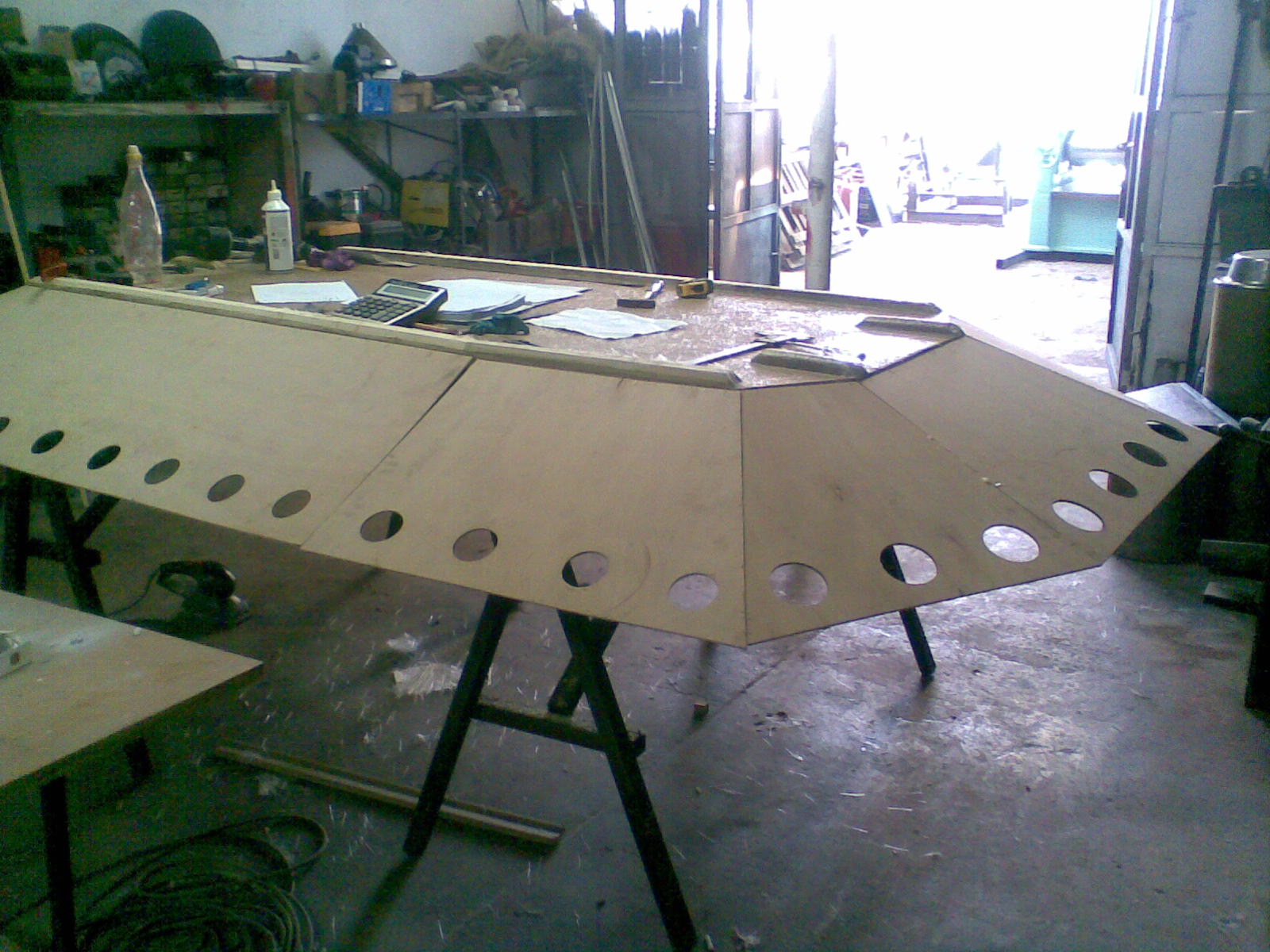

Tekne çevresindeki hava kanal deliklerini;yanlar,arka,ön bölümlerde ayrı çaplarda pançla açtık.[attachment=3]

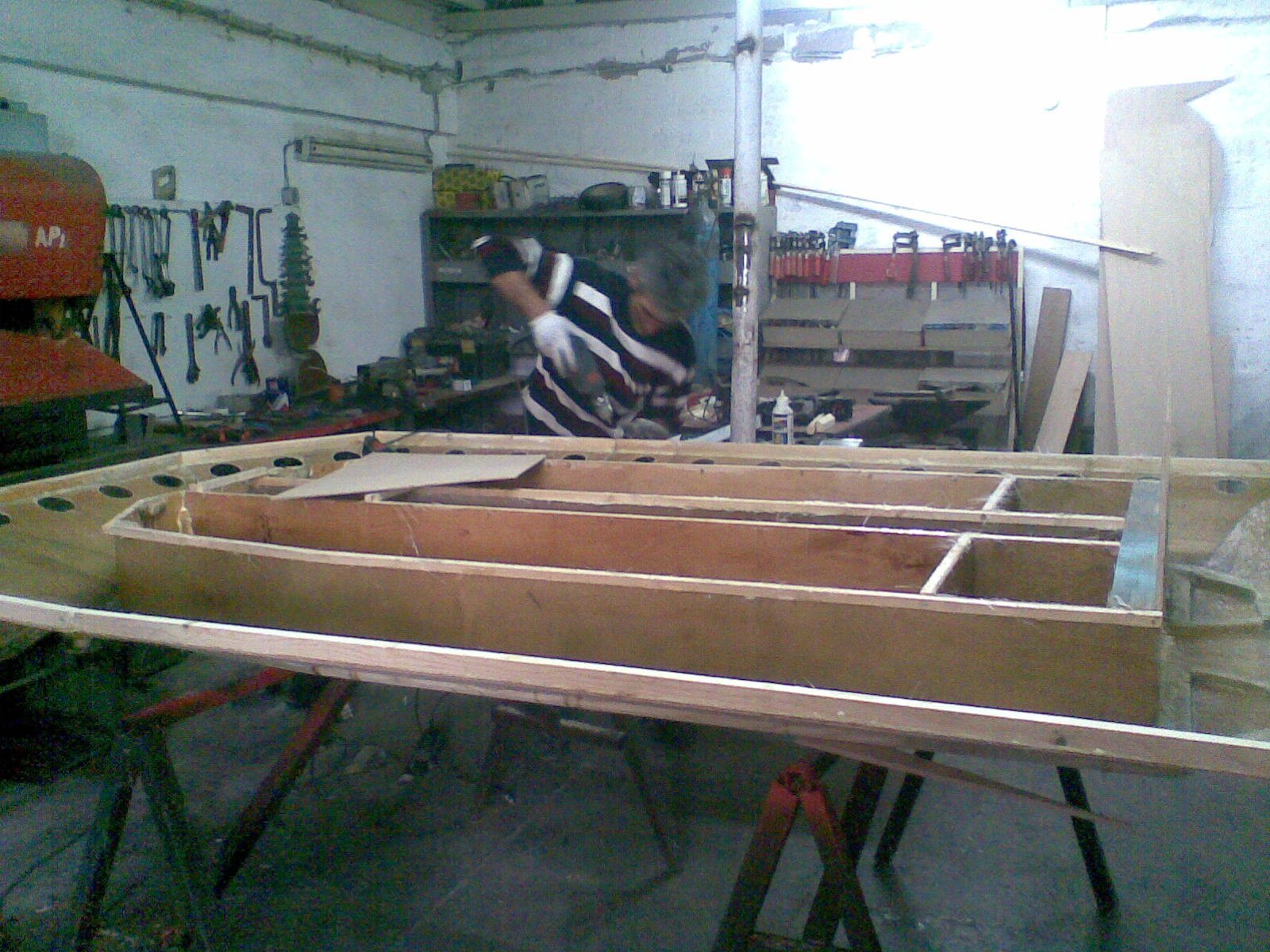

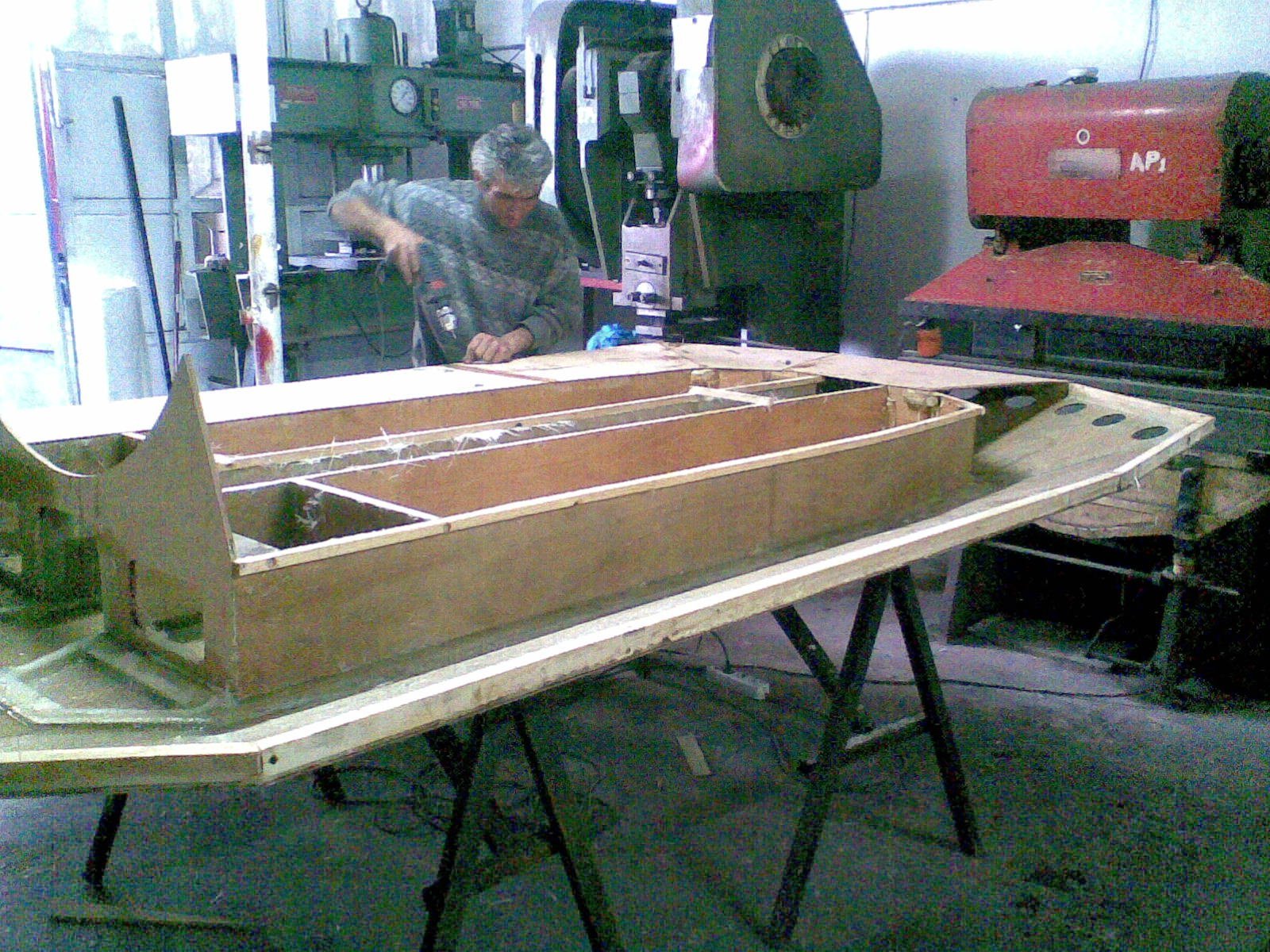

Hava kanalı açılmış kontraları projeye uygun olarak yapıştırdık.[attachment=4][attachment=5]



[airboat]

Ynt: Airboat ve Hovercraft

Özür dilerim,Resimleri gönderemedim![attachment=1][attachment=2][attachment=3][attachment=4][attachment=5]



[airboat]

Ynt: Airboat ve Hovercraft

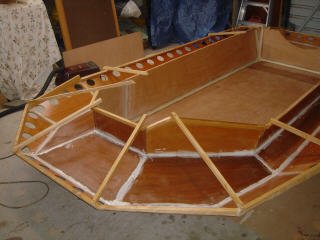

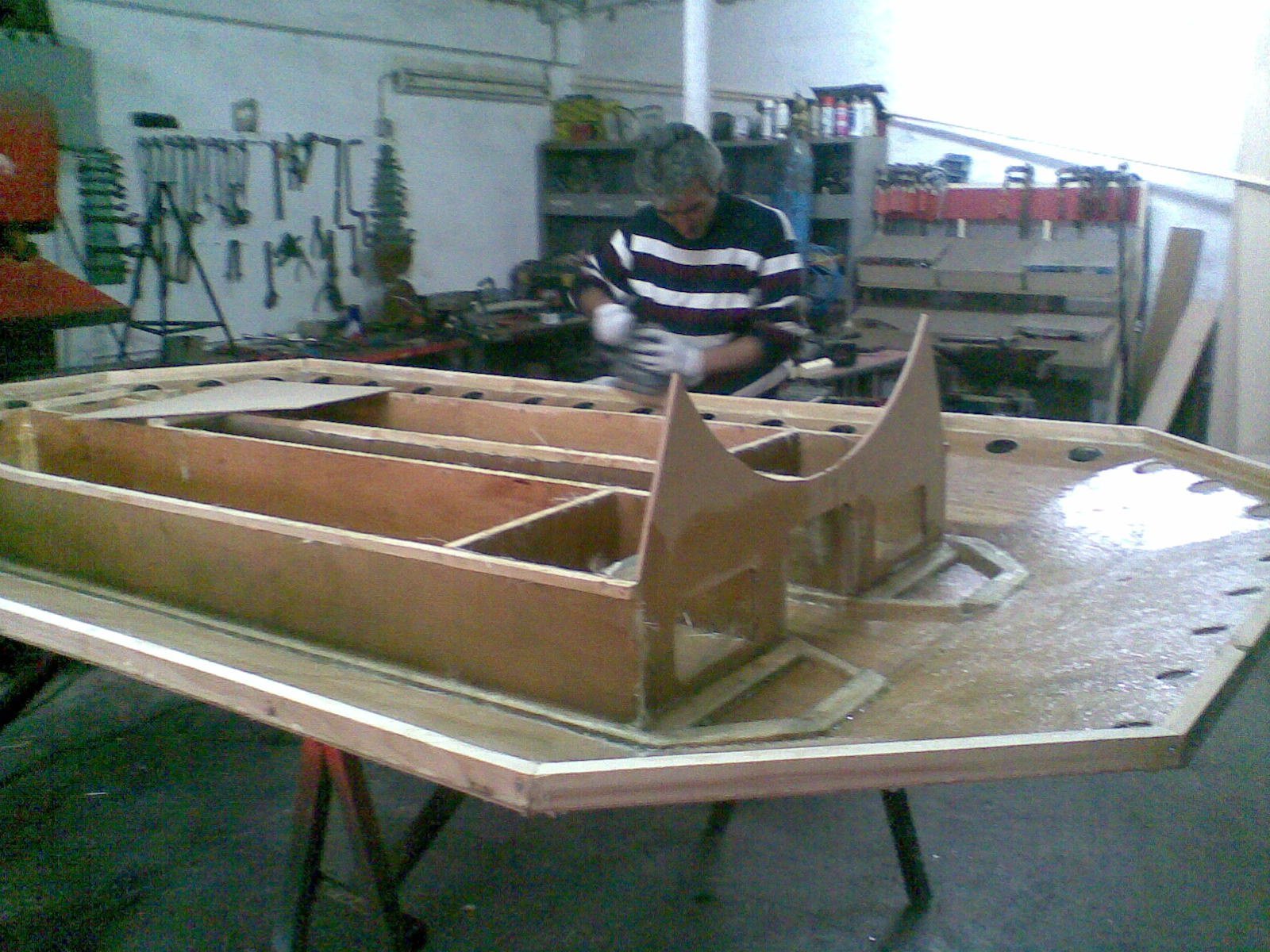

Hava kanalları montajı yapıldıktan sonra,tekne tabanı aşağı bakacak biçimde çevrildi.
Dikey parçalarla kanal kontrası ölçümü yapılarak çıtalarla sabitlendi.Ölçüm konusu oldukca hassas,dikkat edilmesi gerekir!

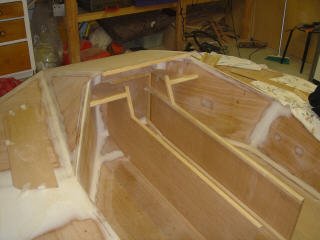

Kenar çıtalarının montajı yapılarak yapıştırıldı.Bu arada kontra üzeri polyester elyafla kaplandı.[attachment=1][attachment=2][attachment=3][attachment=4][attachment=5]



[airboat]

Ynt: Airboat ve Hovercraft

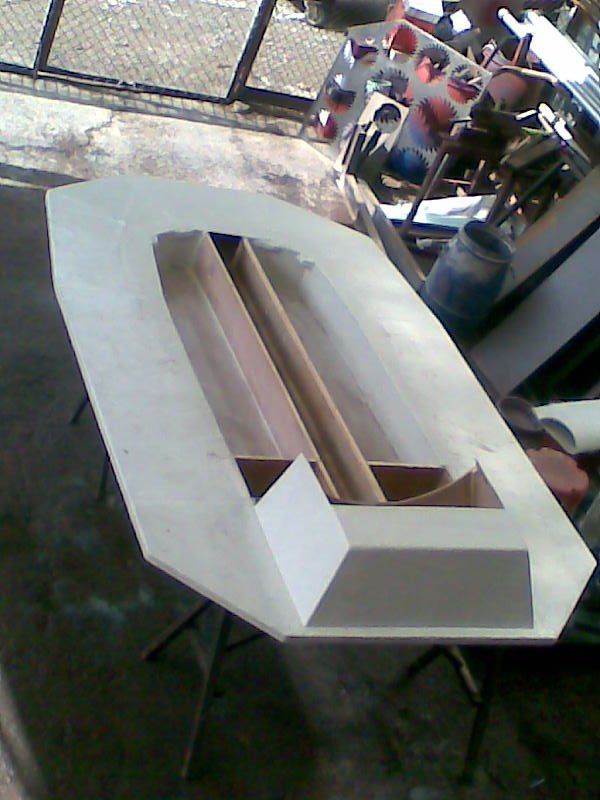

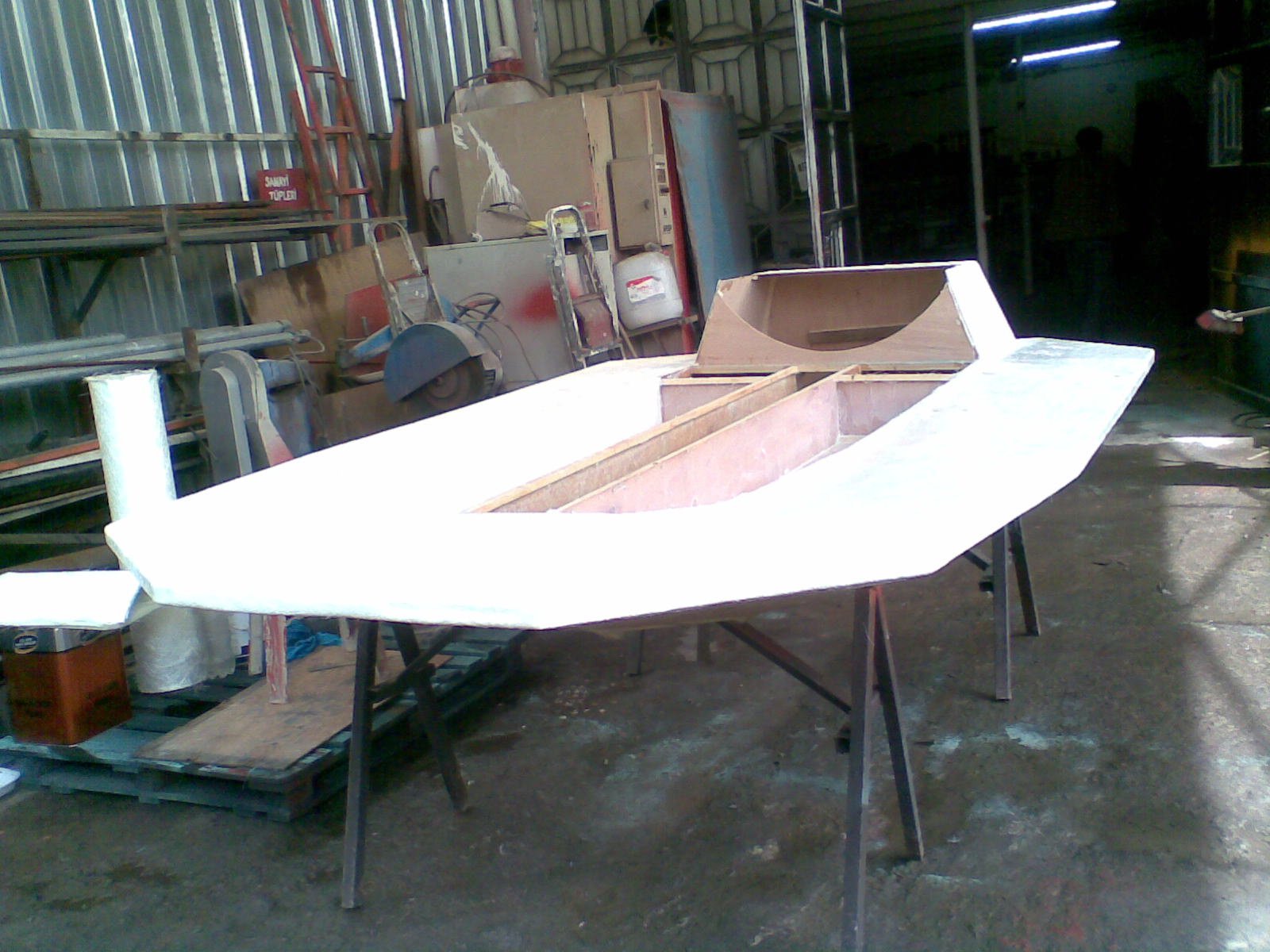

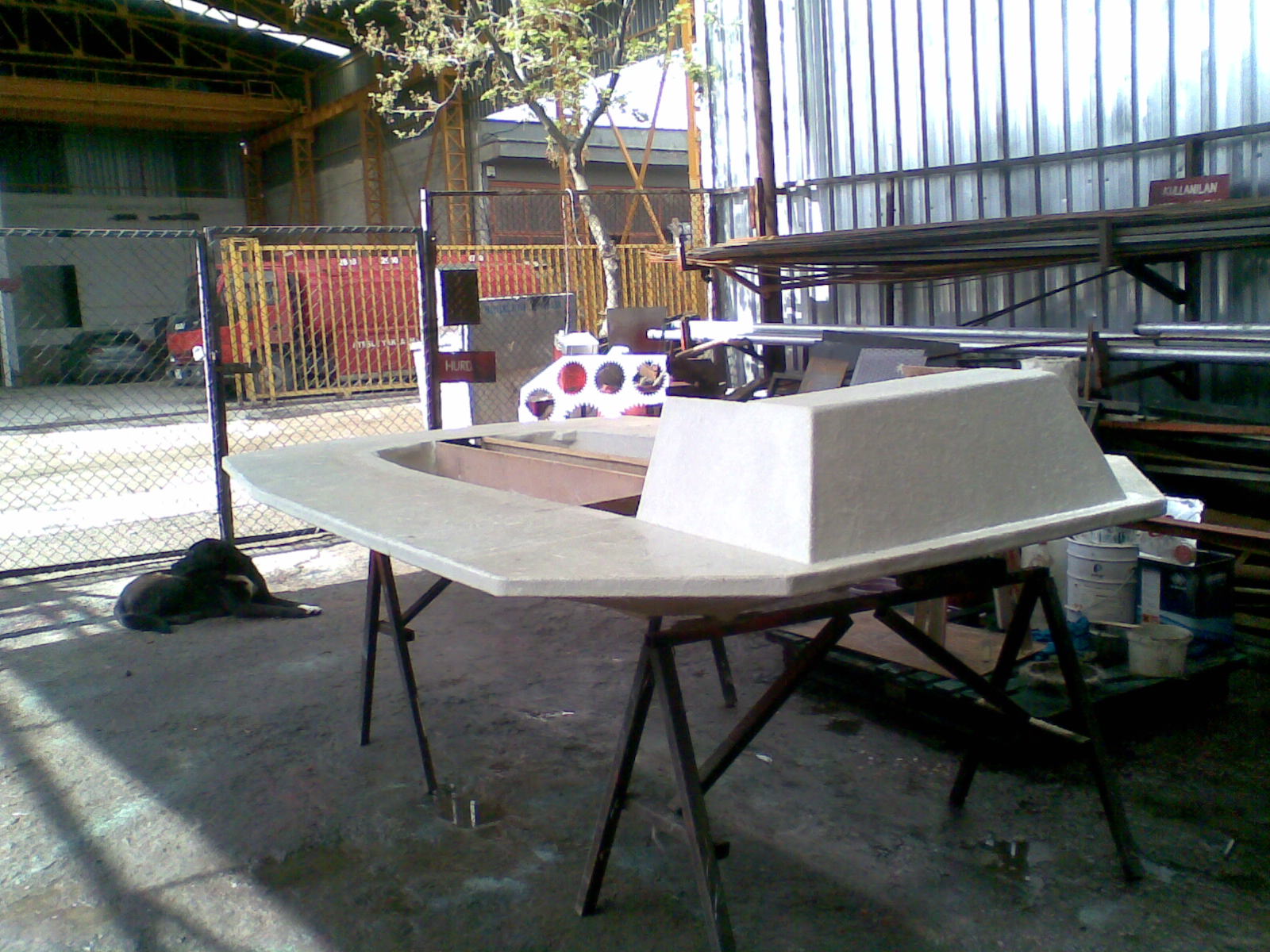

Üst güverte 4mm kontra ile kaplandı.Hava kanalı giriş davlumbazı ayarlandı.Tüm yüzey polyester elyafla kaplandı.

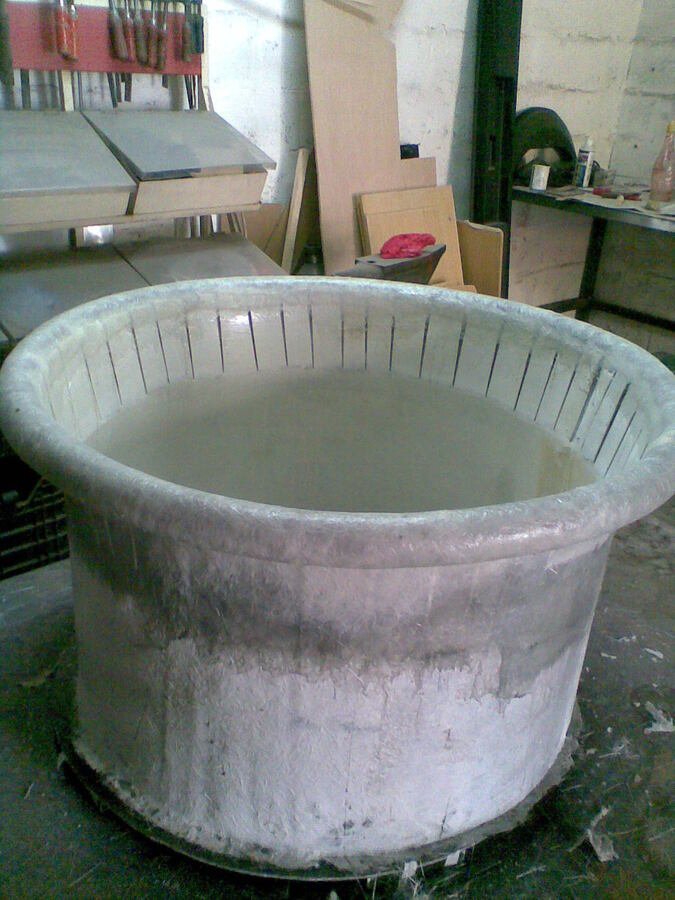

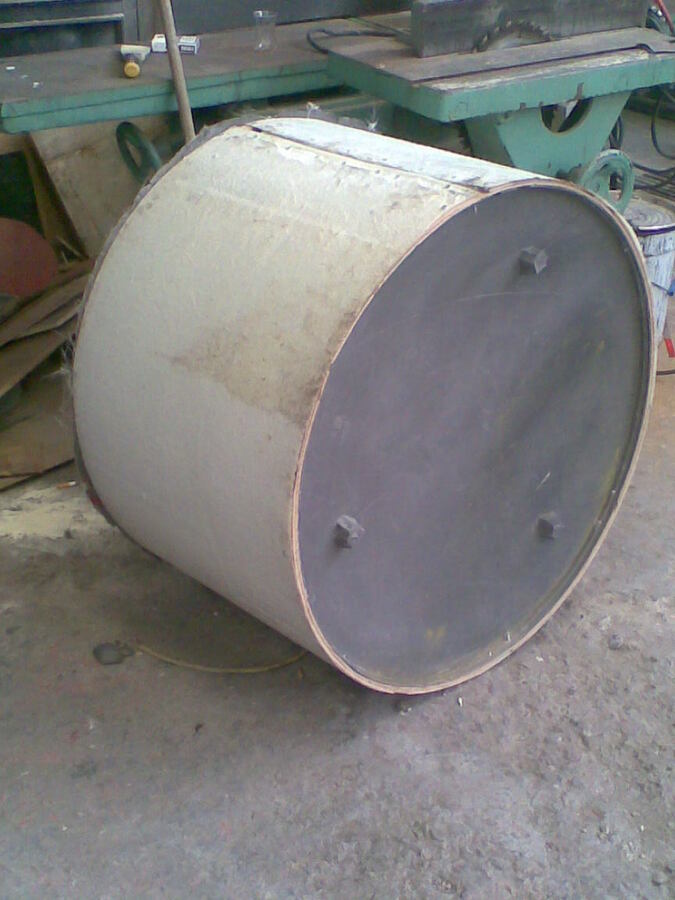

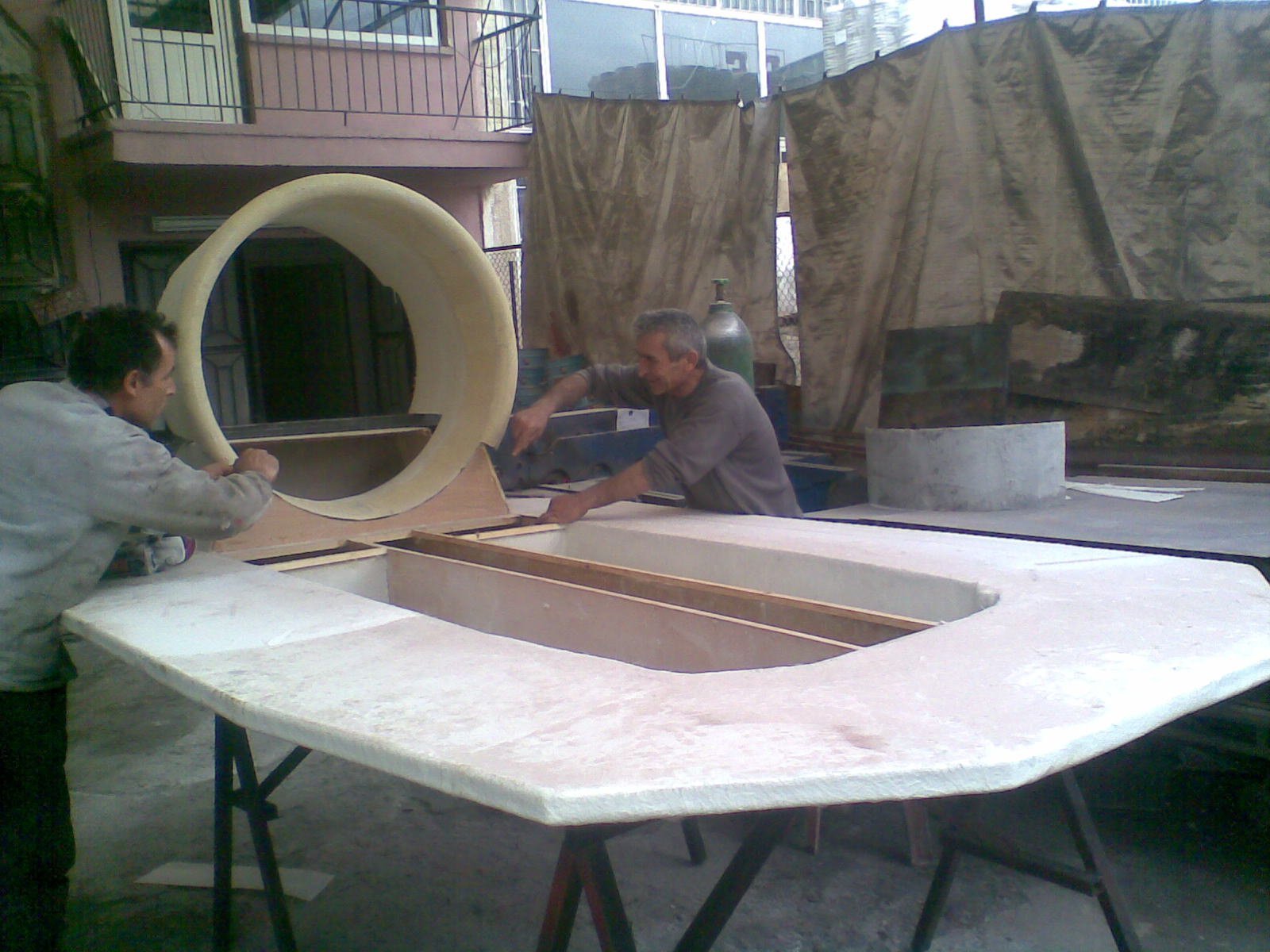

Davlumbaz üzerine oturtulacak olan üfürme pervanesi kovanı yapıldı.[attachment=1][attachment=2][attachment=3][attachment=4][attachment=5]



[airboat]

Ynt: Airboat ve Hovercraft

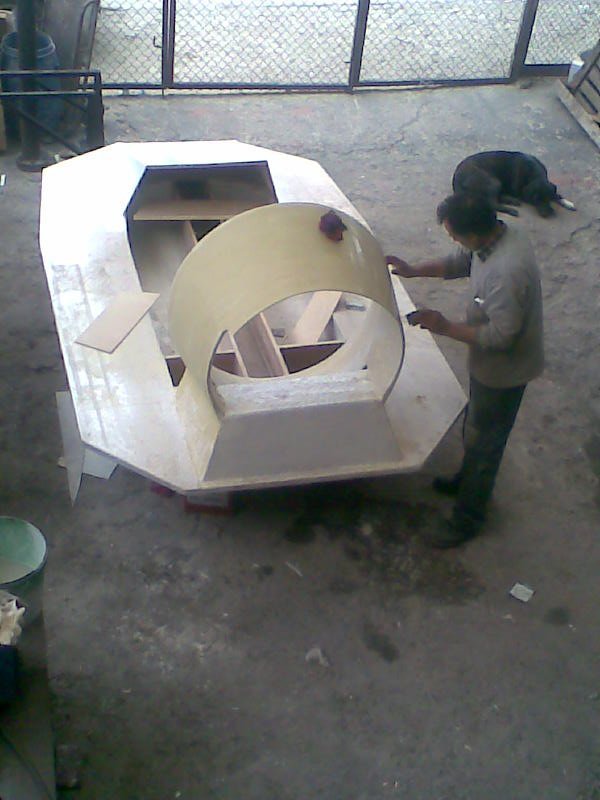

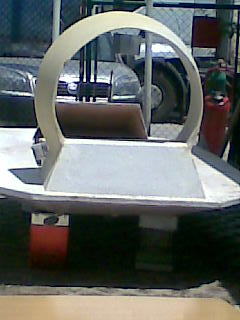

Üfürme (İtici) Pervane kanalı, davlumbaz üzerine yerleştirildiı.[attachment=1][attachment=2][attachment=3]



[AKAZ41]

Ynt: Airboat ve Hovercraft

Takip.
