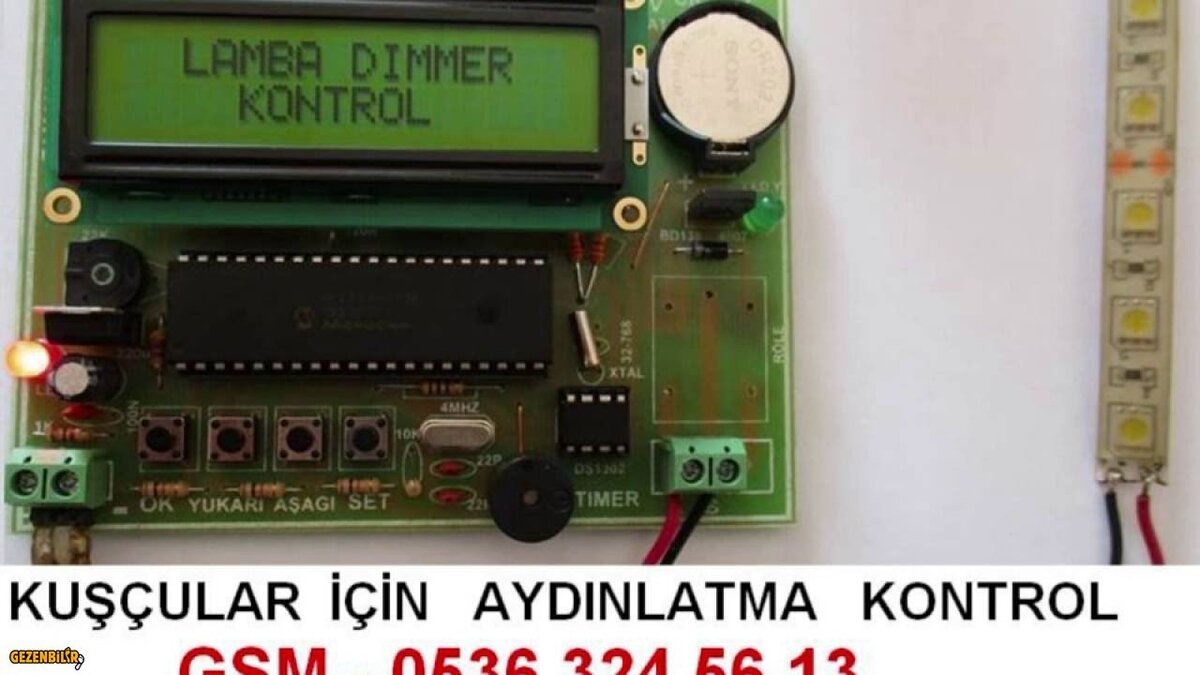

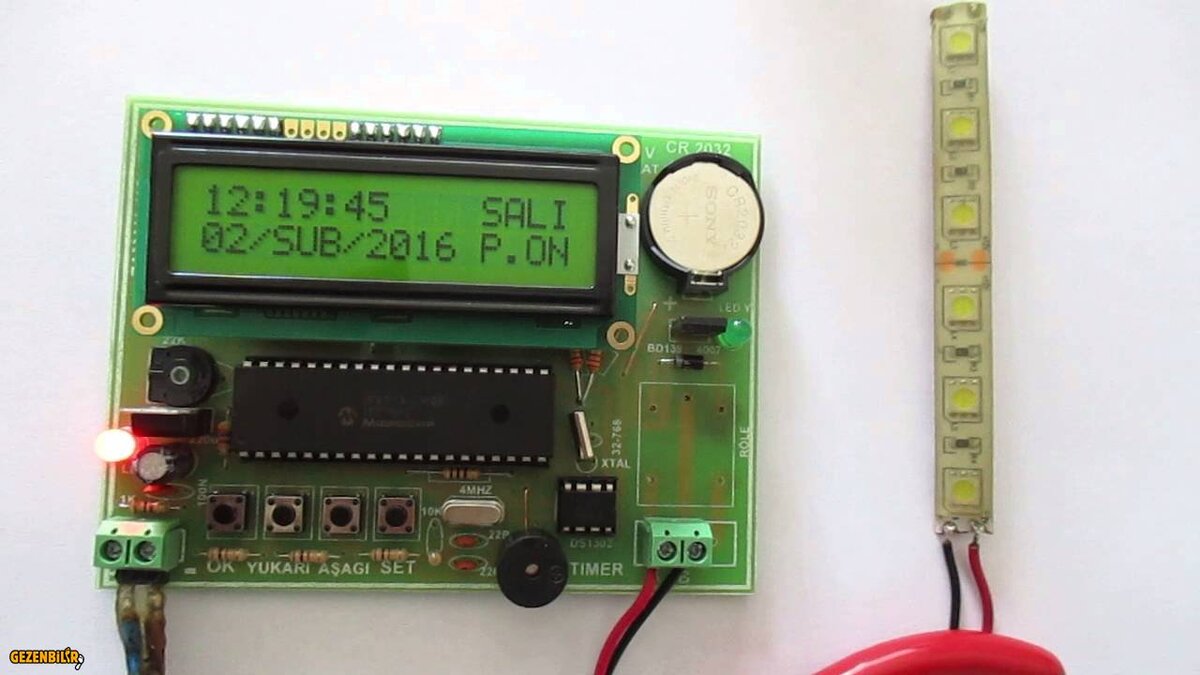

KUŞCULAR İÇİN DİMMER DEVRE
DEVREMİZ 12 VOLT BESLEMELİDİR
DEVRE İSTENİLEN SAAT VEYA GÜN HAFTA DİMMER YAPMAKTADIR
SABAH GÜNEŞ GİBİ DOGAR AKŞAM GÜNEŞ GİBİ BATAR DEVRE 12 VOLT ŞERİT LED İLE ÇALIŞIR



[TB5MAA]

Fİ: 100 Lira Gsm: 536 324 56 13

KULLANIM KLAVUZ AŞAGIYA EKLEDİM......

KUŞÇULAR İÇİN DİMMER DEVRESİ

1: DEVRE 12 VOLT EN AZ 10 AMPER ENFAZLA 30 AMPER TAM REGÜLELİ
ADAPTÖR GEREKLİ CEYRAN KABLOSU BAGLANIRKEN ( ARTI ve EKSİ )
DİKKAT EDİYORUZ

2: ENERJİ VERİLDİKTEN SONRA EKRANA SAAT GELİR KARGO ÖNCESİ SAAT
TARİH AYARLARINI BİZ YAPIYORUZ ( ZAMAN AYAR SAAT OLUYOR )

3: SET BUTON 3 SANİYE BOYUNCA BAS İLK OLARAK ( ZAMAN AYAR ) GELİR
YUKARI BUTONA BAS ( IŞIK AYARI ) GELİR OK BUTONA BAS İLK OLARAK
( IŞIK DURUM AÇIK ) GELİR OK BAS GÜNLER GELİR ÇENTİK İŞARETİ VAR
OK TUŞUNNA BASTIKCA GÜNLERİ GEÇ ( GÜN DOGUM ) GELİR 00:00
( GÜN BATIM ) GELİR 00:00

4: ÖRNEK GÜN DOGUM 06 : 00 DİYELİM / GÜN BATIM 18 : 00 DİYELİM
06 : 00 BAŞLAR IŞIK YAVAŞ YAVAŞ 40 DAKİKA TAM PARLAKLIK OLUR
18 : 00 GELDİGİNDE YAVAŞ YAVAŞ 40 DAKİKA SONRASI IŞIK SÖNER

5: ZAMAN GİRİLDİKTEN SONRA OK BAS ( ZAMANAYARLANDI ) YAZI GELİR
SONRASI ( ZAMAN AYAR ) GELİR BU ANA MENÜYE DÖNÜŞTÜR YUKARI
BUTON BAS ( MENÜ ÇIKIŞ ) GEL OK BAS YAPILAN AYARLAR KAYIT EDİLİR

6: YAPILAN İŞLEMLER DEVRE ÜZERİNDEKİ BUZZER DEN BİP SESLERİ GELİR

7: YENİDEN AÇILIŞ KAPANIŞ ZAMAN GİRİLECEKSE AÇILIŞ VE KAPANIŞ
BÖLÜMÜNE AÇILIŞ: 00 : 00 KAPANIŞ: 00 : 00 YAP MENÜ ÇIKIŞ RESET OLUR
BU RESET SONRASI YENİDEN İSTENİLEN AÇILIŞ KAPANIŞ DEGER GİRİLİR

8: DEVRE ÇALIŞIYOR LAMBANIN UZUN BİR MÜDDET ÇALIŞMASI İSTENMİYOR
İSE AÇILIŞ: 00 : 00 KAPANIŞ: 00 : 00 YAPILIR LAMBA SÜREKLİ KAPALI KALIR
BU DURUM RESET İŞLEMİNİDE YAPMIŞ OLUR

9: 12 VOLT LAMBA BAGLAMA KLEMENS ( A ARTI + ) ( B EKSİ - ) BAGLANIR

10: DEVREYE AYİT DENEME VİDEO YOUTUBE EKLENMİŞTİR VİDEODA ZAMAN
AYARI KISA TUTULMUŞTUR DENEME ÇEKİM İÇİN



[TB5MAA]

DENEME VİDEO YOUTUBE EKLENMİŞTİR...
